Технические характеристики 83

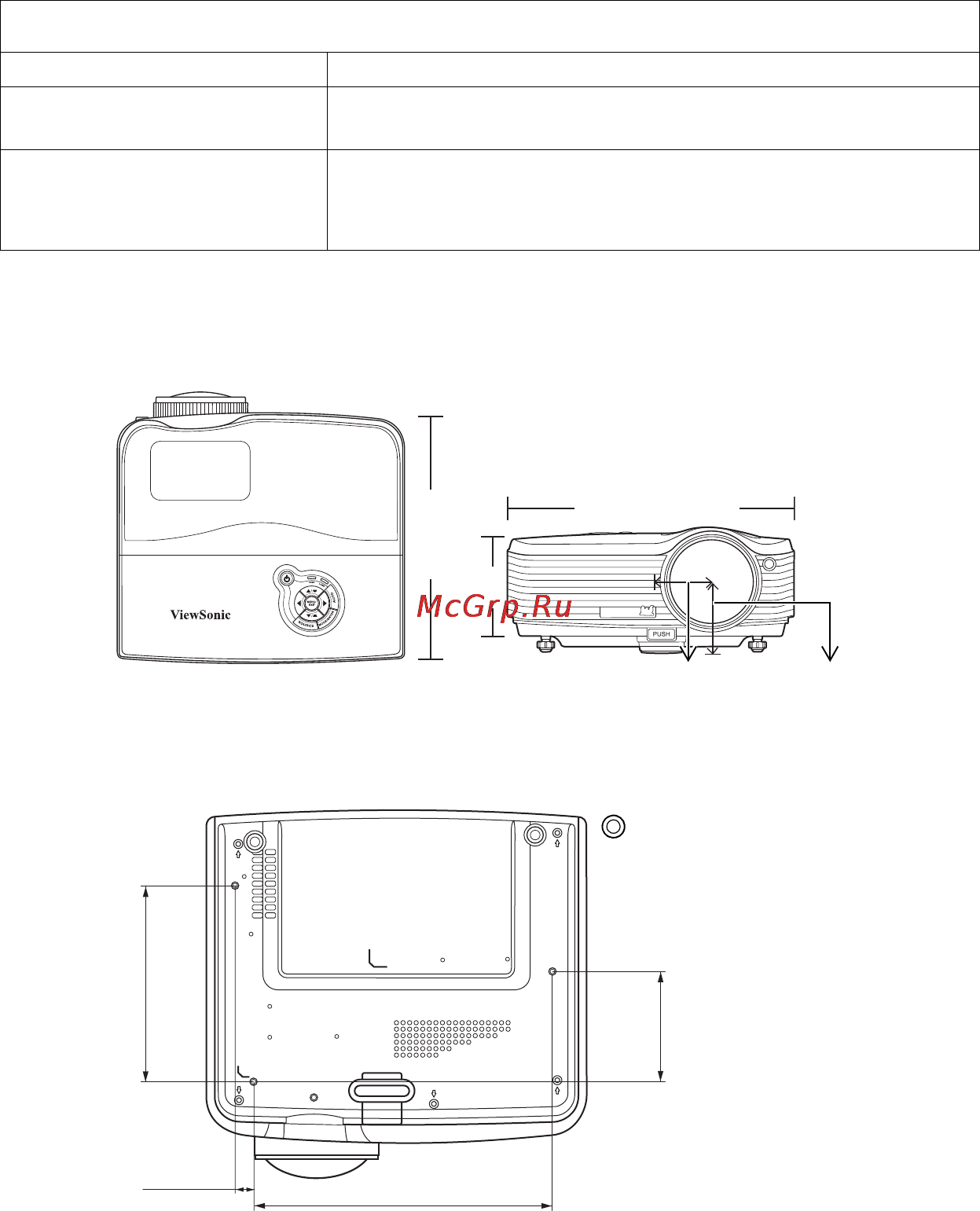

Размеры
290 мм (Ш) x 126 мм (В) x 254 мм (Г)
Установка для потолочного монтажа
Требования к окружающей среде
Температура эксплуатации 0°C–40°C на уровне моря
Отн. влажность при
эксплуатации
10%–90% (без конденсации)
Высота над уровнем моря
при эксплуатации
• 0–1499 м при температуре 0°C–35°C
• 1500–3000 м при температуре 0°C–30°C
(когда включен Режим высокогорья)
290
254
126
61
72
149.5
228
14.04
84
Винты для крепления на
потолке
M4 x 8 (макс. L = 8 мм)
Ед. изм.: мм
