CHAIRMAN 6075411 [2/3] Инструкция по сборке

Содержание

• Кресло оператора chairman 450 1
• Перечень узлов деталей кресла 1
• Регулировка жесткости качания спинки 1
• Регулировка кресла по высоте 1
• Руководство по эксплуатации 1
• Страница 1 1
• Технические характеристики 1
• Инструкция по сборке 2
• Страница 2 2
• Ене 3
• Правила эксплуатации и хранения кресла 3
• Страница 3 3

Похожие устройства

• CHAIRMAN 1174961 Инструкция по эксплуатации
• Legrand 310039 Технические характеристики
• Uniel UETSPD012A20 Инструкция по эксплуатации
• Uniel UETSPD006A20 Инструкция по эксплуатации
• Uniel UCH-M291RU Инструкция по эксплуатации
• Uniel UCHM141RC0808 Инструкция по эксплуатации
• Uniel UCHM131RC0808 Инструкция по эксплуатации
• Uniel UCHM121UX0808 Инструкция по эксплуатации
• Uniel UCHM121RX0808 Инструкция по эксплуатации
• Uniel UCHM111UX0808 Инструкция по эксплуатации
• Uniel UCHM111RX0808 Инструкция по эксплуатации
• CHAIRMAN 7019035 Инструкция по эксплуатации
• CHAIRMAN 7016464 Инструкция по эксплуатации
• CHAIRMAN 6021236 Инструкция по эксплуатации
• Vivanco WAP 410 (37598) Инструкция по эксплуатации
• Digma BT-01 White (E703BT) Инструкция по эксплуатации
• Digma BT-02 Magnetic Gray (E708BT) Инструкция по эксплуатации
• Bluedio T Energy Black Инструкция по эксплуатации
• Bluedio T Energy Blue Инструкция по эксплуатации
• Interstep PB6PM 6000мАч microUSB Polymer, Black Инструкция по эксплуатации

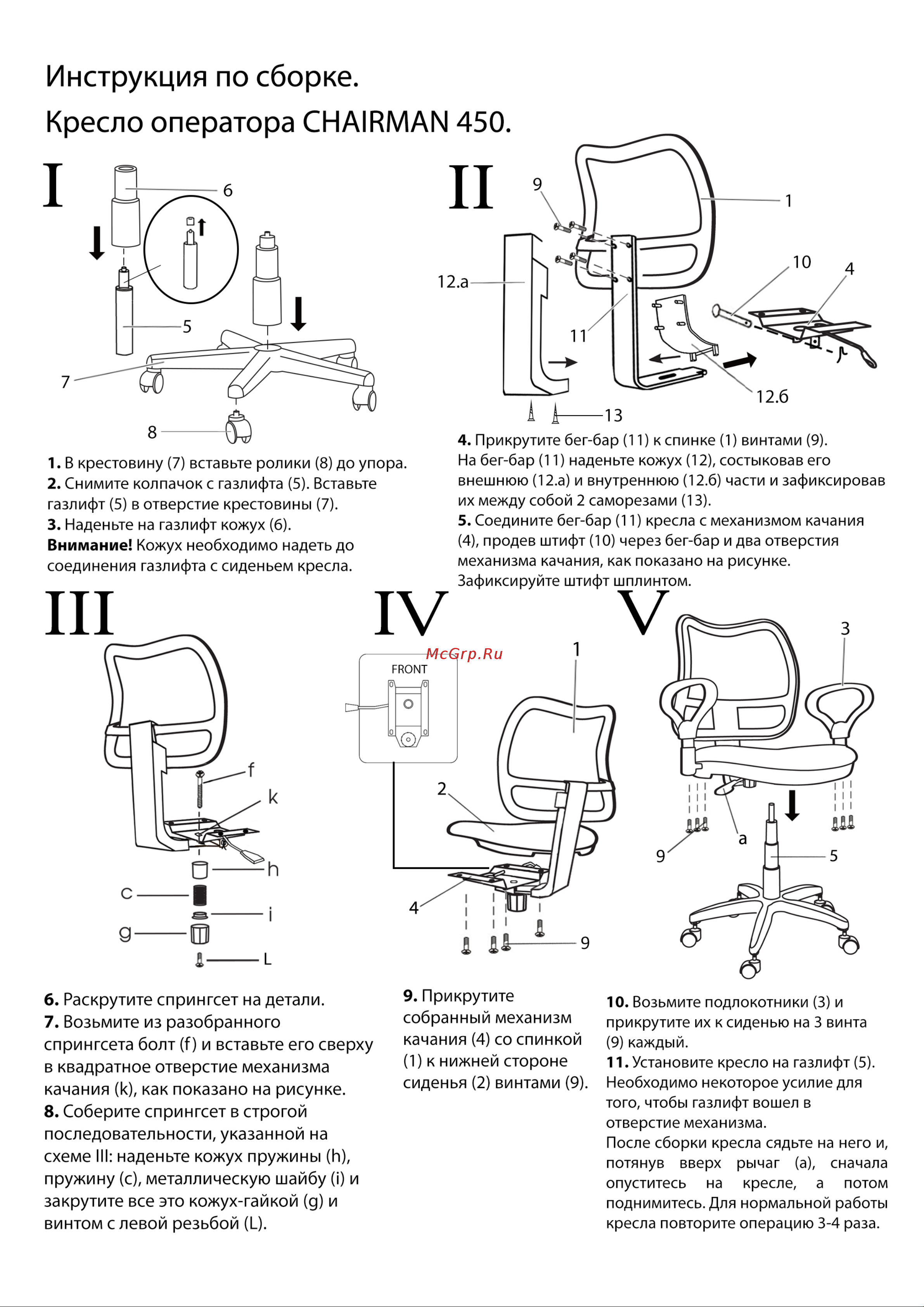

Инструкция по сборке 1 В крестовину 7 вставьте ролики 8 до упора 2 Снимите колпачок с газлифта 5 Вставьте газлифт 5 в отверстие крестовины 7 3 Наденьте на газлифт кожух 6 Внимание Кожух необходимо надеть до соединения газлифта с сиденьем кресла III IV На бег бар 11 наденьте кожух 12 состыковав его внешнюю 12 а и внутреннюю 12 6 части и зафиксировав их между собой 2 саморезами 13 5 Соедините бег бар 11 кресла с механизмом качания 4 продев штифт 10 через бег бар и два отверстия механизма качания как показано на рисунке Зафиксируйте штифт шплинтом FRONT Ш 6 Раскрутите спрингсет на детали 7 Возьмите из разобранного спрингсета болт f и вставьте его сверху в квадратное отверстие механизма качания к как показано на рисунке 8 Соберите спрингсет в строгой последовательности указанной на схеме III наденьте кожух пружины h пружину с металлическую шайбу и закрутите все это кожух гай кой д и винтом с левой резьбой L 9 Прикрутите собранный механизм качания 4 со спинкой 1 к нижней стороне сиденья 2 винтами 9 10 Возьмите подлокотники 3 и прикрутите их к сиденью на 3 винта 9 каждый 11 Установите кресло на газлифт 5 Необходимо некоторое усилие для того чтобы газлифт вошел в отверстие механизма После сборки кресла сядьте на него и потянув вверх рычаг а сначала опуститесь на кресле а потом поднимитесь Для нормальной работы кресла повторите операцию 3 4 раза
