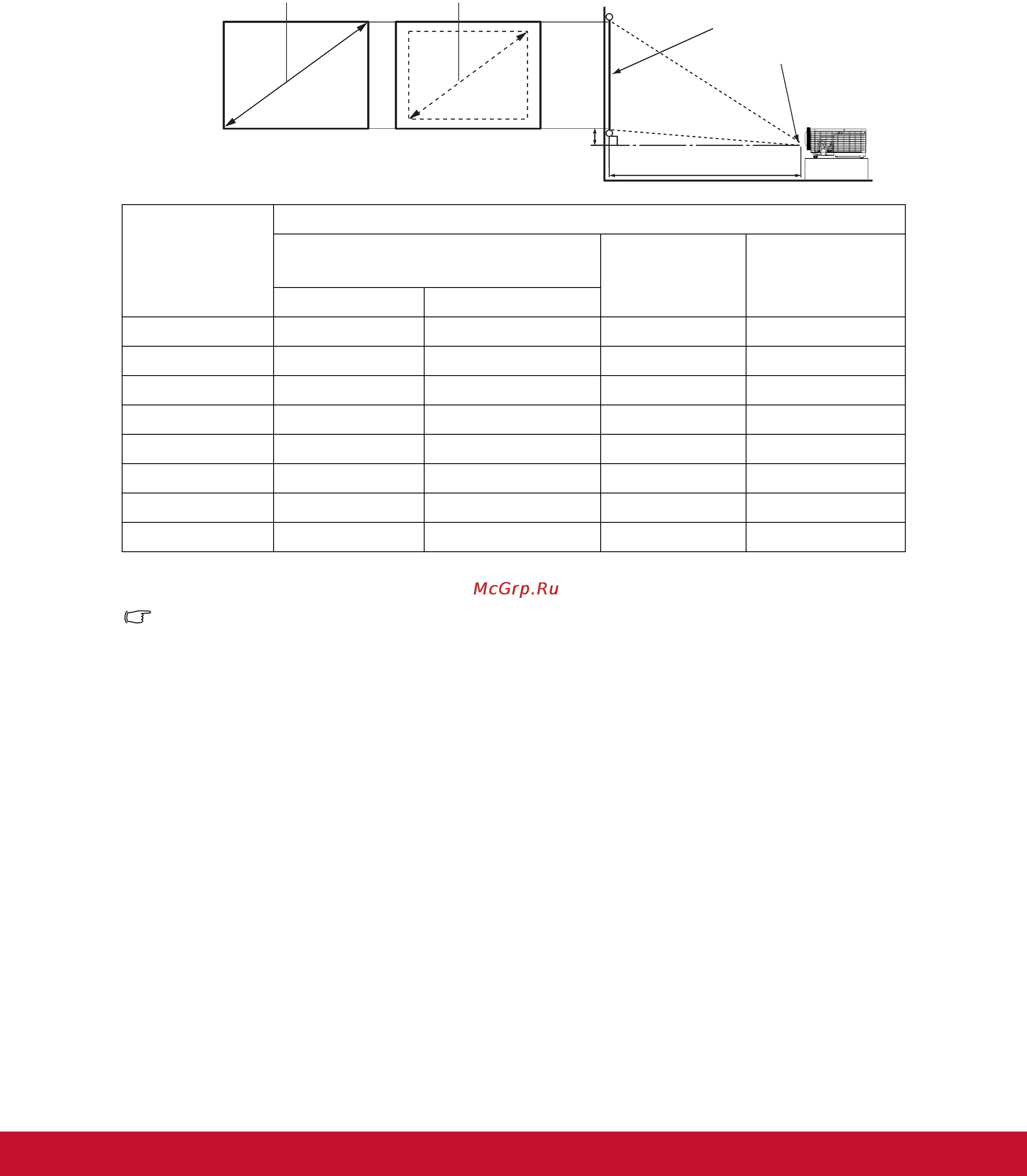

Регулировка размера изображения проекции Для определения проекционного расстояния и размера изображения см таблицы и схемы приведенные ниже Максимальное увеличение Минимальное увеличение Размер экрана Диагональ дюймы см СТ 4 3 Экран Дистанция проецирования Высота Вертикальное дюймы м изображения смещение мин увел макс увел дюймы см дюймы см 40 102 62 1 6 69 1 7 24 60 96 3 6 9 1 60 152 94 2 4 103 2 6 36 91 44 5 4 13 7 80 203 125 3 2 137 3 5 48 121 92 7 2 18 2 100 254 156 4 0 172 4 4 60 152 4 9 0 22 9 150 381 234 5 9 257 6 5 90 228 6 13 5 34 3 200 508 312 7 9 343 8 7 120 304 8 18 0 45 7 250 635 390 9 9 429 10 9 150 381 0 22 5 57 2 300 762 468 11 9 515 13 1 180 457 2 27 0 68 6 Примечание Проектор должен работать в горизонтальном положении иначе возможен его перегрев С обеих сторон от проектора должно быть не менее 30 см пустого пространства Не используйте проектор в задымленных помещениях Частицы дыма могут осаждаться на внутренних компонентах проектора и повредить его Из за различия используемых оптических компонентов отклонение от приведенных цифр может составлять 10 Если вы хотите установить проектор на постоянном месте мы рекомендуем перед установкой проектора проверить фактический размер и расстояние проецирования путем временного размещения проектора в месте установки Это поможет определить точное положение крепления проектора в месте установки
