7

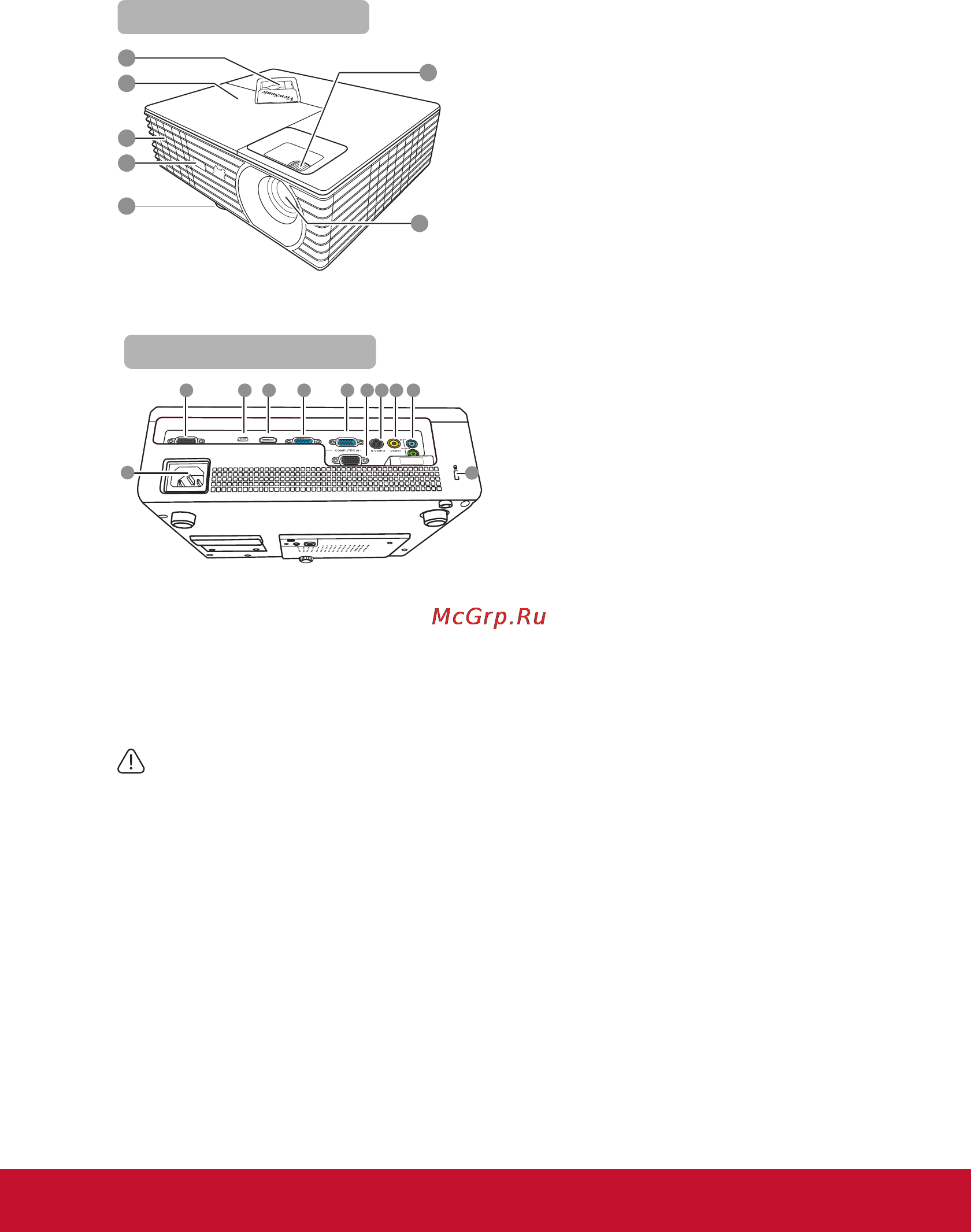

Внешний вид проектора
1. Внешняя панель управления
(Подробности см. в разделе
"Проектор" на стр. 8 for details.)
2. Крышка отсека лампы
3. Вентиляционное отверстие
(выпуск горячего воздуха)
4. Передний приемник ИК-сигнала
от пульта ДУ
5. Ножка регулировки
6. Кольца фокусировки и
масштабирования
7. Проекционный объектив
8. Разъем управления RS-232
9. USB-разъем типа B
10. Разъем HDMI
11. Разъем № 2 входного сигнала
RGB (от ПК)/компонентного
видеосигнала
(YPbPr/YCbCr)
12. Разъем № 1 входного сигнала
RGB (от ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
13. Разъем выходного сигнала RGB
14. Разъем входного видеосигнала
S-Video
15. Разъем входного видеосигнала
16. Разъем входного аудиосигнала
Разъем выходного аудиосигнала
17. Гнездо замка Kensington для
предотвращения кражи
18. Разъем шнура питания перем.
тока
Внимание!
• ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО.
• При установке проектора нужно либо подсоединять вилку шнура питания к
электророзетке через находящийся рядом с проектором размыкатель, либо
устанавливать проектор рядом с розеткой питания. При возникновении неполадок в
работе проектора либо отсоедините вилку шнура питания от сети электропитания, либо
отключите питание размыкателем.
1
2
3
4
5
6
7
Вид спереди/сверху
17
8
109
11
1413 15 1612
18
Вид сзади/снизу
