Названия деталей
Названия деталей

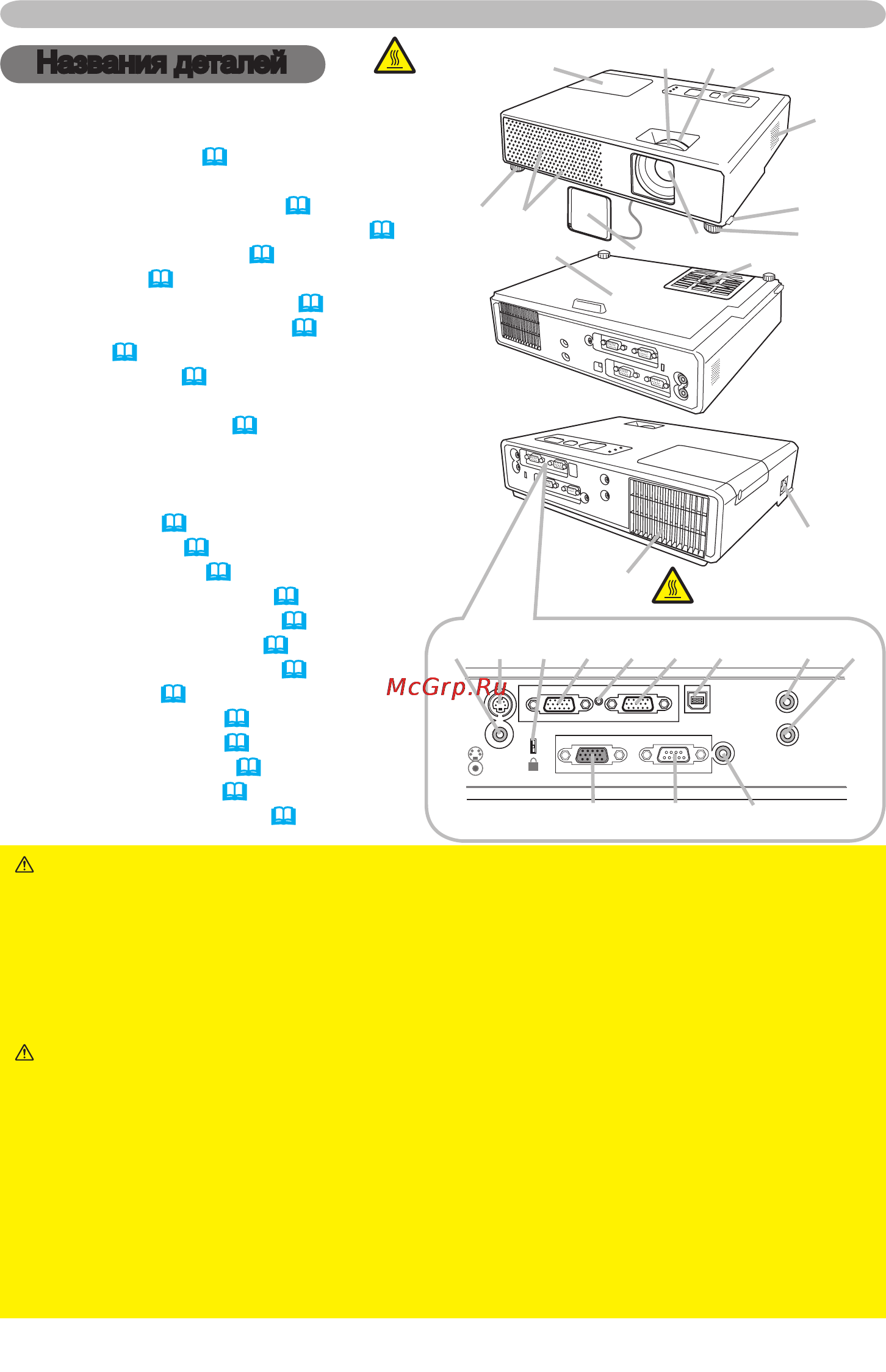

Проектор
(1) Крышка лампы (
48
)
Элемент лампы расположен внутри.
(2) Кольцо фокусирования (
16
)
(3)
Кольцо увеличения изображения
(
16
)
(4) Панель управления (
5
)
(5) Динамики (
32
).
(6) Кнопки подъемника (x 2) (
16
)
(7) Ножки подъемника (x 2) (
16
)
(8) Линзы (
13, 51
)
(9) Крышка линз (
3
)
(10) Внутренние вентиляторы
(11) Крышка фильтра (
50
)
Воздушный фильтр и внутренний
вентилятор расположены внутри.
(12) Внешние вентиляторы
(13) гнездо AC (
10
)
(14) Порт VIDEO (
8
)
(15) Порт S-VIDEO (
8
)
(16) Гнездо безопасности (
10
)
(17) Порт COMPUTER IN1 (
8
)
(18) Кнопка выключения (
54
)
(19) Порт COMPUTER IN2 (
8
)
(20) Порт USB (
8
)
(21) Порт AUDIO IN1 (
8
)
(22) Порт AUDIO IN2 (
8
)
(23) Порт AUDIO OUT (
8
)
(24) Порт CONTROL (
8
)
(25) Порт MONITOR OUT (
8
)
ПРЕДУПРЕЖДЕНИЕ.ГОРЯЧО! : Не прикасайтесь к области вокруг
крышки лампы и внешних вентиляторов во время использования или
сразу после использования по причине высокой температуры.
►Не заглядывайте в линзы или вентиляторы при включенной лампе, так
как яркий свет может отрицательно повлиять на зрение.
►Не производите манипуляции с кнопками подъемника без поддержки
проектора, так как это может привести к падению проектора.
ВНИМАНИЕ.
Поддерживайте нормальную вентиляцию для
предовтращения проектора от перегревания. Не накрывайте, не блокируйте
и не затыкайте вентиляторы. Не размещайте около внутренних вентиляторов
предметы, которые могут застрять или которые может засосать в вентилятор.
Производите периодическую очистку воздушного фильтра.
►Не используйте гнездо безопасности для предотвращения проектора от
падения,так как оно для этого не предназначено.
Используйте переключатель выключения только в случаях, когда проектор
не выключен в обычном порядке, так как нажатие данного переключателя
останавливает работу проектора без предварительного остывания.
ГОРЯЧО!
K
COMPUTER IN1
COMPUTER IN2
USB
AUDIO IN1
AUDIO IN2
S-VIDEO
VIDEO
MONITOR OUT CONTROL
AUDIO OUT
ГОРЯЧО!
(1) (2) (3) (4)
(7)
(10)
(9) (8)
(11)
(6)
(7)
(5)
(12)
(13)
(15) (16) (17) (18) (19) (20)
(25)
(21) (22)(14)
(Дно)
(24) (23)
