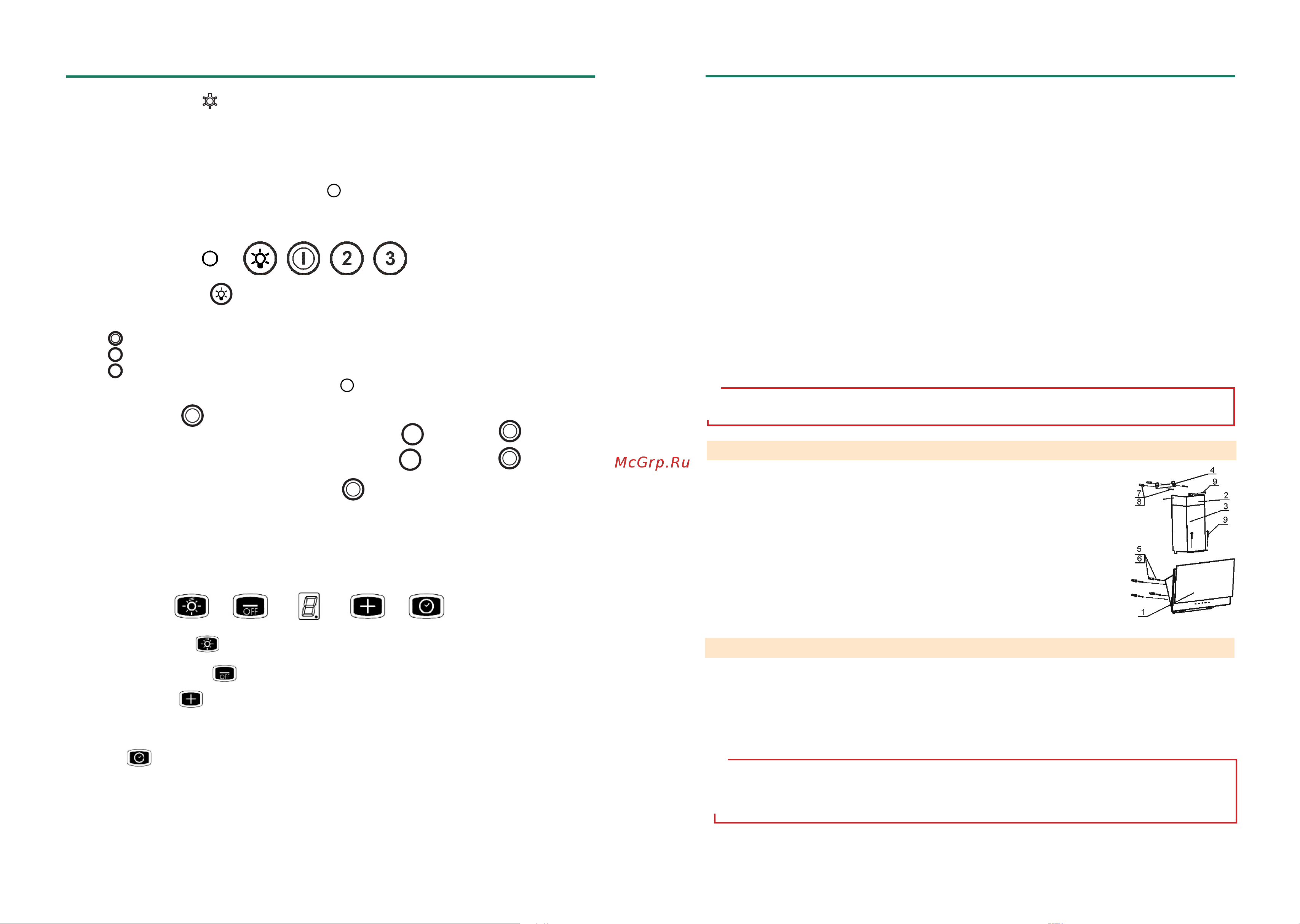

5 УСТРОЙСТВО

6 ПОДГОТОВКА К РАБОТЕ

рис. 3

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и

проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после

окончания монтажа.

1 Корпус вытяжки в комплекте с вентилятором, устройством управления

и освещения, фильтром.

2, 3 Верхняя фальштруба, нижняя фальштруба.

4 Кронштейн для крепления верхней фальштрубы.

5, 6 Дюбели Ø10х50 мм и винты самонарезающие 6х50 мм для крепления

вытяжки к стене.

7,8 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41мм ля крепления

кронштейна к стене.

9 Винты самонарезающие 3,5х11 мм для крепления верхней фальштрубы

к кронштейну и нижней фальштрубы к корпусу вытяжки.

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ ПРИ

ИСПОЛЬЗОВАНИИ С ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ.

• 10 •

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

7.2.3 Кнопочный переключатель (рис.11) с лампой индикации имеет четыре кнопки с фиксацией.

7.2.4 Сенсорный переключатель с цифровым индикатором скорости вентилятора (рис. 12) имеет

четыре сенсорные панели управления и цифровой индикатор, который показывает скорость вентилятора

от «0»- вентилятор выключен и до«4» - максимальная скорость.

рис. 11

рис. 12

Панель с обозначением управляет лампами освещения.

При касании этой панели лампы включаются, при повторном касании - выключаются.

Панелью с обозначением включается вентилятор, а также уменьшается скорость до полной оста-

новки.

При касании панели увеличивается скорость вентилятора.

1 , 2, 3 скорости - продолжительный режим работы вентилятора. 4 скорость - форсированный режим

работы. При работе в этом режиме индикатор начинает мигать и через 10 минут скорость вентилятора

переключается на третью.

Панелью включается таймер. При включенном таймере мигает точка в углу индикатора, а вентилятор

автоматически отключается через 15 минут.

4.9 Работы по поиску и устранению неисправностей должны выполняться лицом, обученным правилам

работы с электроустановками. При повреждении электрического шнура его замену производит специалист

сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используем-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,

которые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи

ческие, нервные или психические отклонения, или недостаток опыта и знаний, за исключением случаев, ког-

да за такими лицами осуществляется надзор или проводится их инструктирование относительно использо-

вания данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми

с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16 А (рекомендуемый 2 А).

ВНИМАНИЕ: В ЗАВИСИМОСТИ ОТ ВАРИАНТА МОНТАЖА ИСПОЛЬЗУЙТЕ САМОНАРЕЗАЮЩИЕ ВИНТЫ И

ДЮБЕЛИ, СООТВЕТСТВУЮЩИЕ ТИПУ СТЕНЫ (например: железобетон, гипсокартон и т. д.). Если винты и

дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа

стены, на которой должна быть смонтирована вытяжка.

• 7 •

Кнопка с обозначением управляет лампами освещения.

Утоплена - «вкл.», отжата - «выкл.».

Кнопки с обозначением 1, 2, 3 - управляют вентилятором:

позиция 1 - низкая скорость работы вентилятора;

позиция 2 - средняя скорость работы вентилятора;

позиция 3 - высокая скорость работы вентилятора.

Включение сигнальной лампочки с обозначением информирует о работе вентилятора.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

В кухонной вытяжке реализована функция «Автоматического проветривания», при использовании которой

происходит автоматическое включение первой скорости вентилятора на 10 минут каждый час.

Кнопка с обозначением управляет лампами освещения.

Утоплена - «вкл.», отжата - «выкл.».

Кнопки с обозначением I, 2, 3 - управляют вентилятором:

- первая скорость работы вентилятора (вкл./откл. вентилятора);

- вторая скорость работы вентилятора;

- третья скорость работы вентилятора.

Включение сигнальной лампочки с обозначением информирует о работе вентилятора.

При нажатии кнопки , включается первая скорость вентилятора.

Чтобы включить вторую скорость, необходимо нажать на кнопку , при нажатой .

Для включения третьей скорости, необходимо нажать на кнопку , при нажатой .

Выключается вентилятор только при отжатии кнопки .

ЖЕМЧУГ • РУБИН • САПФИР • SP6444
