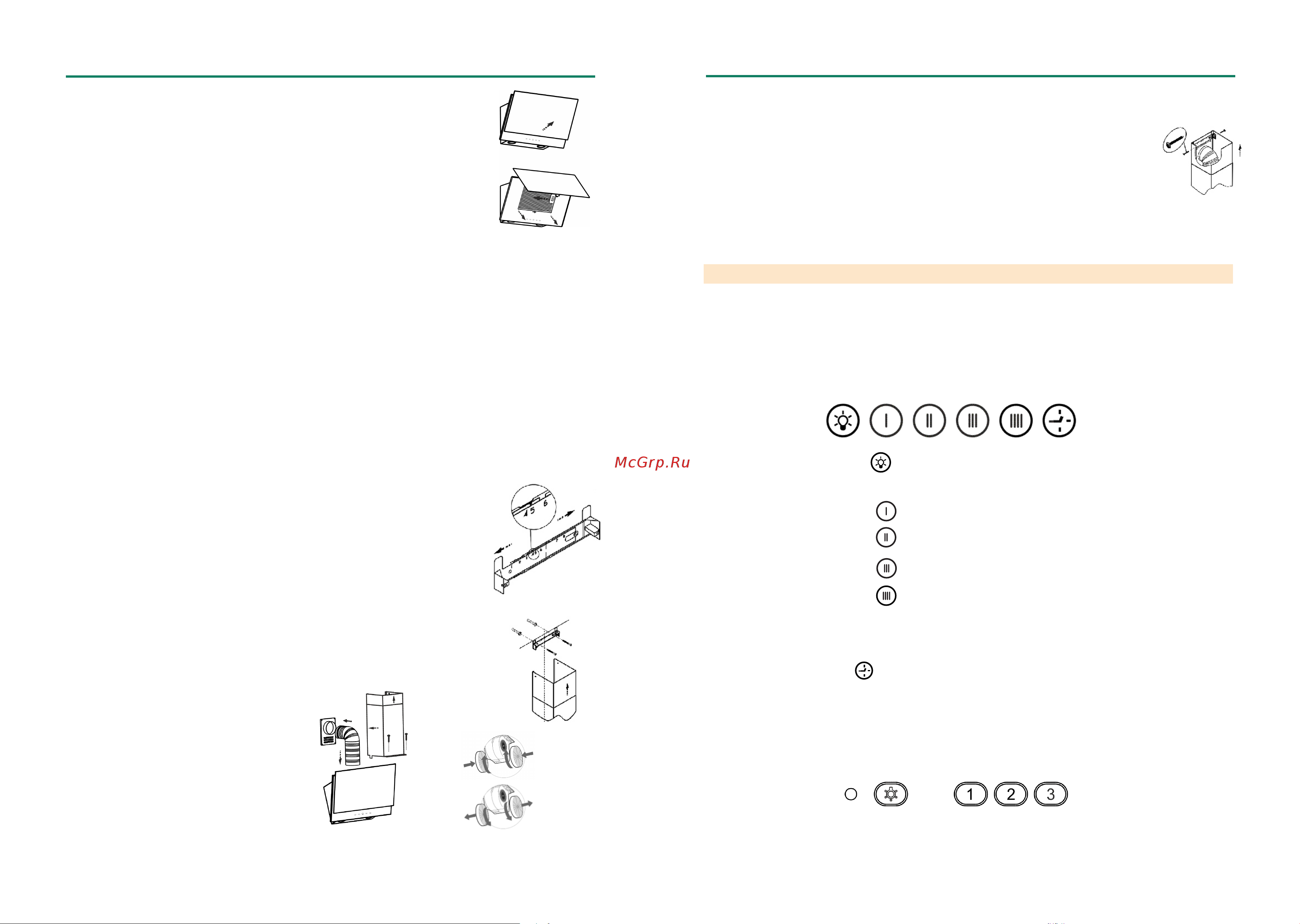

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи монтажного

шаблона:

џ всегда устанавливайте вытяжку над центральной частью варочной панели;

џ разметьте линию установки нижней части вытяжки над плитой (рис.1);

џ разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;

џ совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с горизонтальной ли-

нией над плитой, размеченной ранее;

џ совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;

џ по шаблону разметьте отверстия для крепления вытяжки ;

џ просверлите четыре отверстия и забейте в них дюбели Ø10х50 мм;

џ вверните два самонарезающих винта 6х50 мм (размер А, рис. 2);

џ навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-

нарезающими винтами 6х50 мм (размер Б, рис. 2).

џ установите фильтр на место;

џ закройте панель вручную до момента щелчка защелки.

6.2 Крепление кронштейна к стене:

џ прежде чем прикрепить кронштейн к стене, необходимо выставить его на

нужный размер (равный ширине верхней фальштрубы).

џ увеличьте размер кронштейна (если это необходимо), раздвинув его, и установите

фиксатор напротив цифры 5 (см. рис. 5)

џ установите на вытяжку комплект из двух телескопических фальштруб;

џ верхнюю фальштрубу выдвиньте на нужную высоту;

џ сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-

нию, затем снимите фальштрубы;

џ приложите кронштейн к стене, как показано на рис. 6;

џ осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний

край с ранее проведенной горизонтальной линией;

џ обозначьте центры отверстий для крепления кронштейна;

џ просверлите два отверстия Ø 8 мм и забейте дюбели;

џ прикрепите кронштейн к стене винтами.

рис. 5

рис. 6

6.3 В зависимости от режима эксплуата-

ции кухонной вытяжки соедините вентилятор с

вентиляционной решеткой полужестким гоф-

рированным воздуховодом (рис. 7) или уста-

новите на вентилятор угольные фильтры.

Проверьте свободный ход антивозвратного

клапана вентилятора при монтаже вытяжки.

џ Угольные фильтры устанавливаютcя на за-

щитные решетки корпуса вентилятора

(рис. 7А).

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор

включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-

ного воздуха.

7.2 Управление вытяжкой осуществляется при помощи одного из переключателей: ККВ, кнопочного,

сенсорного.

7.2.1 Электронный переключатель ККВ (рис. 9) имеет шесть кнопок.

рис. 9

Кнопкой с обозначением включаются лампы освещения.

Первым нажатием лампы включаются, вторым выключаются.

Вентилятор имеет 4 режима работы:

Кнопкой с обозначением включается первая скорость вентилятора.

Кнопкой с обозначением включается вторая скорость вентилятора.

Кнопкой с обозначением включается третья скорость вентилятора.

Кнопкой с обозначением включается четвертая скорость вентилятора.

Первым нажатием кнопки вентилятор включается, вторым - выключается.

Переход к более высокой или низкой скорости производится нажатием соответствующей кнопки.

Кнопкой с обозначением включается таймер. При включенном таймере вентилятор отключается

через 15 минут. Если необходимо отключить таймер раньше, то нужно повторно нажать на любую кнопку

включения скорости вентилятора.

При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.

• 8 •

6.1 Установка кухонной вытяжки.

6.1.1 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4).

Предварительно откройте стеклянную откидную панель:

џ потяните за нижний край откидной панели, как показано на рис.4 и откройте ее

до упора ;

џ снимите алюминиевый фильтр, для этого нажмите на пружинный замок фи-

льтра и потяните его на себя.

рис. 4

рис. 7А

рис. 7

6.4 Установите фальштрубы (рис. 7).

џ На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в

пазы, расположенные на верхней панели вытяжки.

џ Затем нижнюю фальштрубу необходимо зафиксировать на верхней панели вытяжки

џ двумя самонарезающими винтами 3,5х11 мм.

џ Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.8) и закрепите винтами.

6.5 Для кухонных вытяжек из нержавеющей стали:

џ снимите защитную пленку с корпуса и фальштруб;

џ будьте осторожны при установке фальштруб, не повредите поверхности из нержавею-

щей стали, их легко поцарапать.

рис. 8

7.2.2 Кнопочный переключатель (рис.10) с лампой индикации имеет четыре кнопки с фиксацией.

рис. 10

ЖЕМЧУГ • РУБИН • САПФИР • SP6444
