Toyota JET B224-EU [11/51] Подключение машины

Содержание

• Toyota 1
• Обозначения 2
• Меры предосторожности 3
• При работе на машине 3
• Оглавление 4
• Машины 6
• Наименование частей машины 6
• Переключатели видов строчек программ расположены на передней панели 6
• Наименование частей машины 8
• Панели машины 8
• Переключатели видов строчек программ строчек расположены на боковой 8
• Комплект поставки 9
• Название принадлежностей 9
• Стандартные принадлежности 9
• Дополнительные принадлежности не входят в комплект поставки 10
• Наименование принадлежностей 10
• Подключение машины 11
• Элементы управления машины 12
• Основы шитья 20
• А а 1 23
• Основные виды обработки 30
• Обслуживание машины 45
• Е ес 47
• X1 американского стандарта 48
• Возможные неполадки и их устанение 49
• Неполадки вероятные причины устранение 49

Похожие устройства

• Merrylock 013 Руководство по эксплуатации
• Rowenta MP-3130 Руководство по эксплуатации
• Smeg SRV532GH3 Руководство по эксплуатации
• Smeg SR804AXG4 Руководство по эксплуатации
• Smeg SR804PXG9 Руководство по эксплуатации
• Smeg SR764AX Руководство по эксплуатации
• Smeg SR764RA Руководство по эксплуатации
• Smeg SR764OT Руководство по эксплуатации
• Smeg SR764XRW Руководство по эксплуатации
• HP G62-a14ER Руководство по эксплуатации
• Smeg SR764PX Руководство по эксплуатации
• Smeg SR775AX Руководство по эксплуатации
• Smeg SR775AO Руководство по эксплуатации
• Smeg SR775RA Руководство по эксплуатации
• Smeg SR775OT Руководство по эксплуатации
• Smeg SR775XRW Руководство по эксплуатации
• Smeg SR775PX Руководство по эксплуатации
• Smeg SR34SGH3 Руководство по эксплуатации
• Smeg PGF32G Руководство по эксплуатации
• Smeg SE70SGH-5 Руководство по эксплуатации

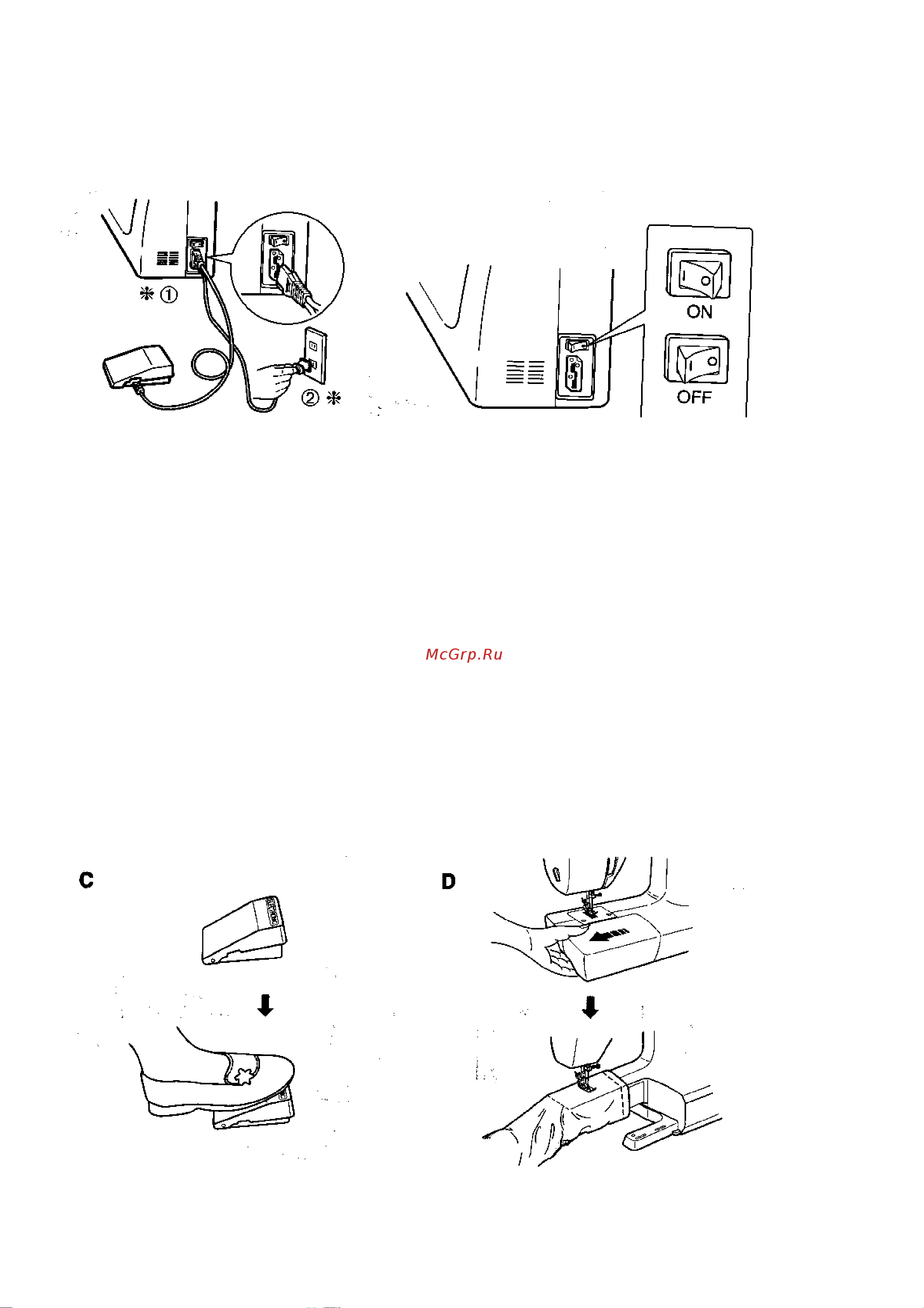

11 ПОДКЛЮЧЕНИЕ МАШИНЫ В Подключение машины Подключите ножную педаль управления и кабель питания рис А Включите кабель питания в сеть ВНИМАНИЕ Проверяйте соответствие напряжения указанное на табличке машины с напряжением в сети Выключатель машины рис В Включите выключатель машины поставив в положение ON Этим выключателем включается и лампочка подсветки машины Если выключатель находится в положении OFF выключено машина работать не будет Ножная педаль управления машиной рис С Машина работает при нажатии на педаль чем сильнее нажать на педаль тем быстрее шьет машина Съемная платформа площадки машины рис D Платформу машины можно изменить с плоской на платформу рукавного типа для этого выдвинуть влево и снять Платформа рукавного типа применяется для удобства шитья подшивки изделий таких как рукава брюки блузы футболки и др детали одежды рукавного типа
