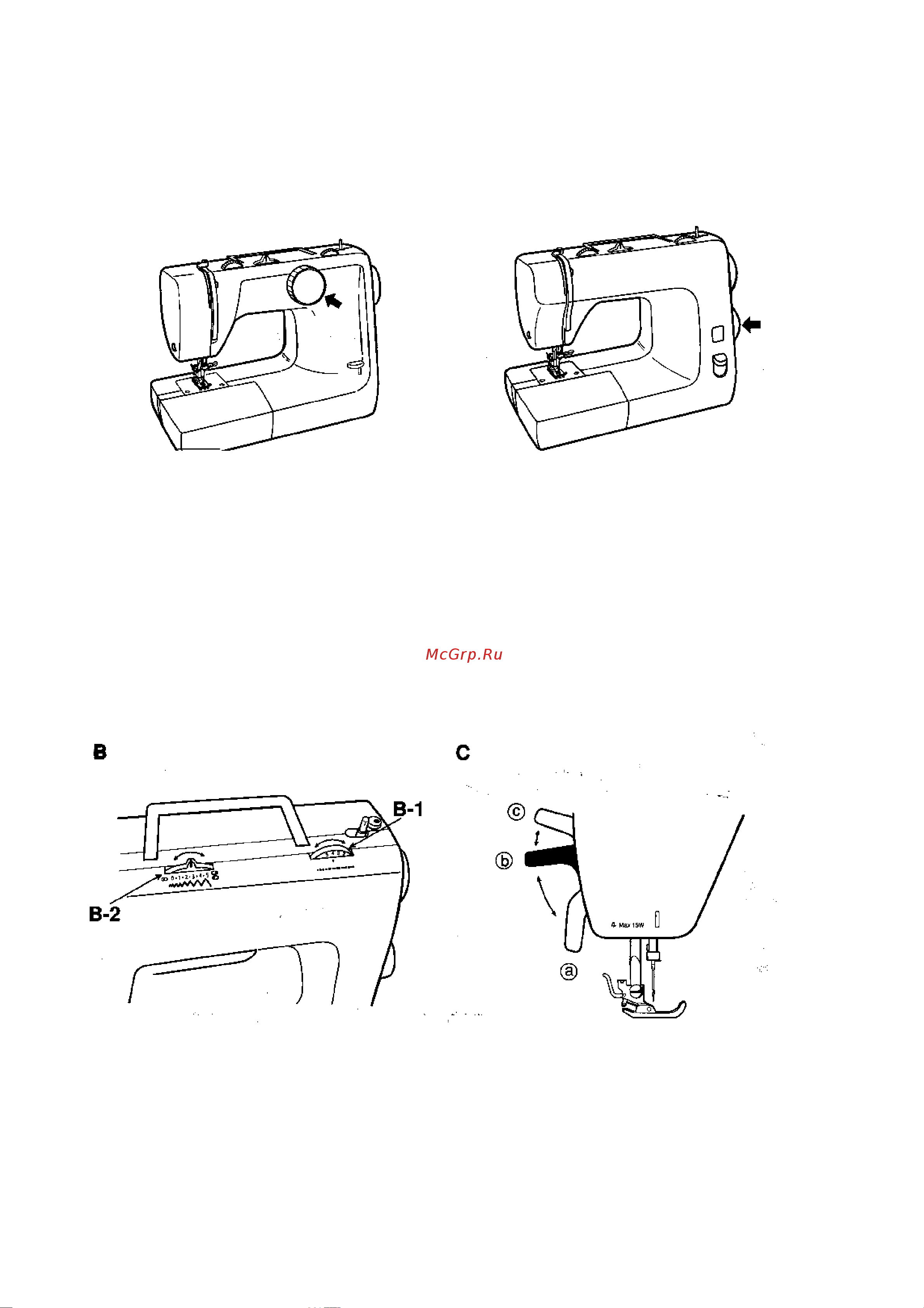

12 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ МАШИНЫ Различия расположения переключателей в зависимости от модели машины Выбирать программу строчки необходимо при верхнем положении иглы Программа строчки устанавливается поворотом переключателя выбора программ в правую или левую сторону Переключатель длины стежка В 1 кроме моделей СВ04 CU17 STF17 Длина стежка устанавливается поворотом переключателя длины стежка Для уменьшения длины стежка повернуть переключатель в сторону меньшей цифры Для увеличения длины стежка поверните переключатель в сторону большей цифры Нормальная длина стежка устанавливается между цифрами 2 3 Переключатель ширины зигзага для моделей оборудованных этой функцией Ширина зигзагообразной строчки устанавливается поворотом переключателя зигзагообразной строчки Для увеличения ширины зигзага поверните переключатель в сторону большей цифры Для уменьшения ширины зигзага поверните переключатель в сторону меньшей цифры Подъем лапки Высота подъема лапки имеет три положения 1 При шитье рычаг подъема лапки находится в нижнем положении а 2 Для подготовки к шитью или после окончания а также для замены лапки рычаг подъема устанавливается в среднем положении Ь 3 Для шитья толстых тканей и швов рычаг устанавливается в верхнем положении с В этом положении рычаг не фиксируется
