Smeg PVN750 [3/16] Инструкции для установщика

Инструкции для установщика

135

2. Размещение в столешнице

Если панель следует адаптировать к другому типу газа, отличающемуся от

выбранного на предприятии, то эту операцию следует выполнить до

встраивания панели, выполняя инструкции главы "5. Адаптация к

различным типам газа".

Описанные ниже работы требуют вмешательства каменщика или столяра,

следовательно, они должны выполняться квалифицированным специалистом.

Установка может выполняться на различные материалы, такие как каменная

кладка, металл, натуральное дерево и облицовка пластиком, при условии, что

они выдерживают температуру (Т 90°C).

2.1 Крепление к опорной конструкции

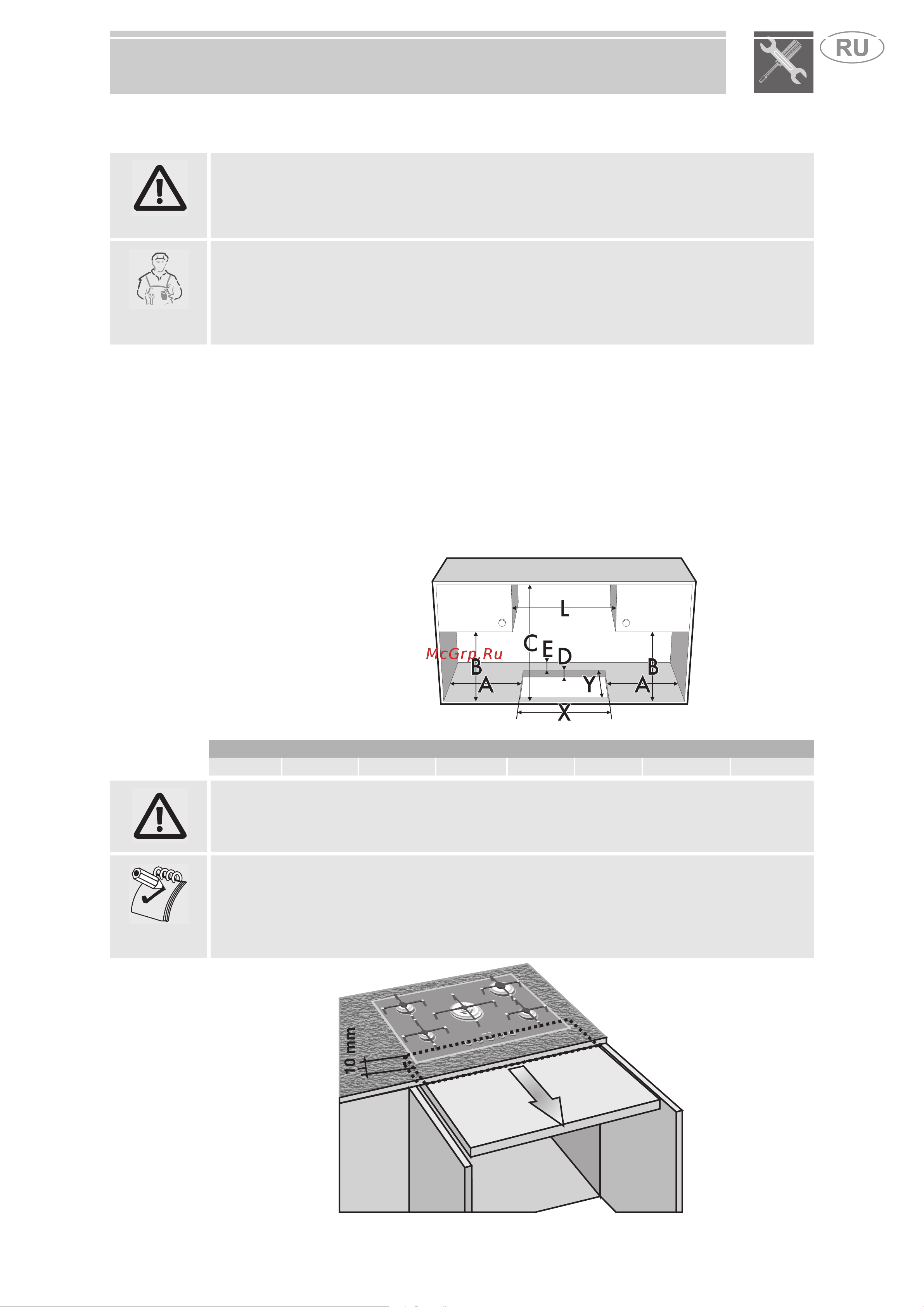

Выполните в столешнице проем, размеры которого приводятся на рисунке,

выдерживая минимальное расстояние от заднего края в 50 мм. Данный прибор

может устанавливаться у стенок, высота которых превышает высоту рабочего

стола, при условии соблюдения изображенного на рисунке расстояния для

предотвращения ущерба, который может быть нанесен перегревом.

Удостоверьтесь, что расстояние от огня конфорок до подвесной полки,

расположенной выше по вертикали, не менее 750 мм. В случае установления

дымоуловителя над варочной панелью, рекомендуется ссылаться на

руководство инструкции, чтобы сохранить правильное расстояние.

A (мм) B (мм) C (мм) D (мм) E (мм) L (мм) X (мм) Y (мм)

min 200 min 460 min 750 20÷60 min 50 740 730÷733 500÷503

При установке над духовкой, она должна быть оснащена охлаждающим

вентилятором.

В случае установки над обычным отсеком с дверцами, необходимо установить

разделительную панель под варочной панелью. Соблюдайте минимальное

расстояние в 10 мм между дном прибора и поверхностью панели, которая

должна легко выниматься для обеспечения доступа при выполнении

технического обслуживания.
