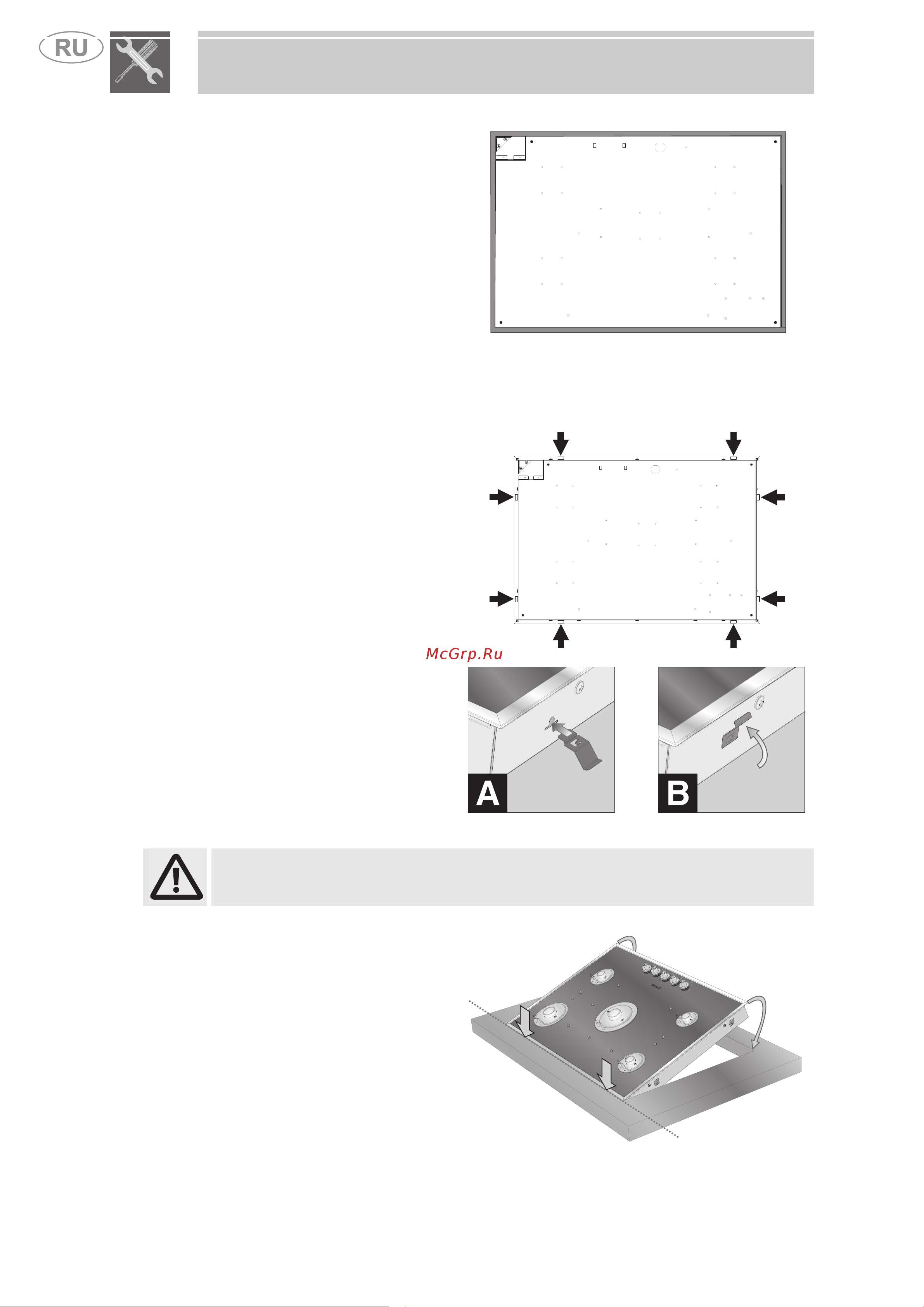

Инструкции для установщика
136
2.2 Расположение самоклеящегося губчатого уплотнения
Тщательно наклейте
самоклеящееся губчатое
уплотнение (входит в
комплект) по наружному
периметру рамки панели.
Оно понадобится для
отделения поверхности рамки
от поверхности столешницы.
На рисунке сбоку показывается
правильное расположение
уплотнения. Будьте
чрезвычайно внимательными
во время наклеивания, не
выходите за внешний
периметр рамки.
2.3 Расположение крепежных пружин
Установите крепежные
пружины во все места,
указанные стрелками.
Пружины обеспечивают
крепление и наилучшую
центровку.
Для зацепления пружин за
панель достаточно вставить их
в горизонтальном направлении
с легким нажатием (рис. А) в
специальный вырез.
Затем поверните их вверх для
окончательного закрепления
(рис. В).
2.4 Установка панели в проем столешницы
При установке панели будьте чрезвычайно осторожными. Если эти операции не
будут выполнены правильно, как указывается, то варочная панель может
повредиться.
Перед установкой снимите
решетки (если они
установлены) и конфорки с
варочной панели.
Установите варочную панель,
полностью оперев рамку о
заднюю кромку проема
столешницы. Не прилагайте к
рамке усилий, так как эта
часть, будучи очень хрупкой,
может повредиться.
Затем опустите переднюю
часть панели, до ее полной
установки.
