8 Корректоры СПГ740. Руководство по эксплуатации

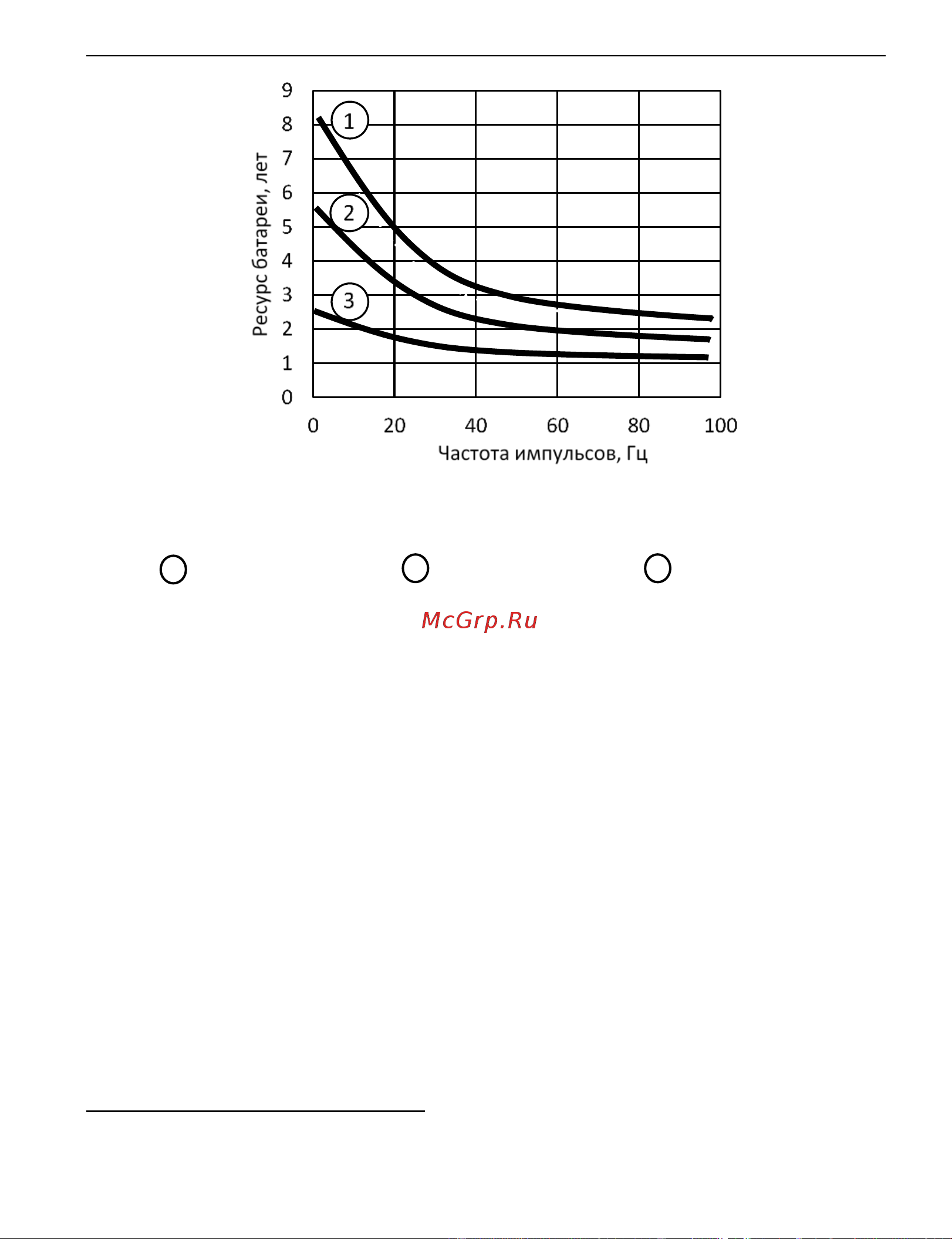

Рисунок 2.1 Расчетный ресурс батареи в зависимости от частоты импуль-
сов и времени работы дисплея и интерфейсов
2.5 Функциональные характеристики
Корректоры рассчитаны на работу в составе узла учета с одним или двумя
трубопроводами, при этом они обеспечивают:
- измерение расхода и объема газа при рабочих условиях
1
, давления и тем-
пературы;
- вычисление расхода и объема газа, приведенных к стандартным условиям
2
,
и средних значений температуры и давления;
- вычисление суммарного по обоим трубопроводам стандартного объема, в
том числе сверхнормативного;
- архивирование измеренных и вычисленных параметров в часовом, суточ-
ном, контрольном и месячном архивах объемом, соответственно, 2000, 400,
400 и 100 записей для каждого параметра;
- архивирование сообщений об изменениях настроечных параметров и сооб-
щений о нештатных ситуациях (по 2000 записей каждого типа сообщений);
- контроль измеряемых и вычисляемых параметров на соответствие допу-
стимым диапазонам, в том числе допустимых потерь давления на элемен-
тах измерительного участка трубопровода;
1
Далее используется термин "рабочий расход (объем)".
2
Далее используется термин "стандартный расход (объем)".
– один час в месяц, – пять часов в месяц, – 24 часа в месяц
1
2
3
