Корректоры СПГ740. Руководство по эксплуатации 13

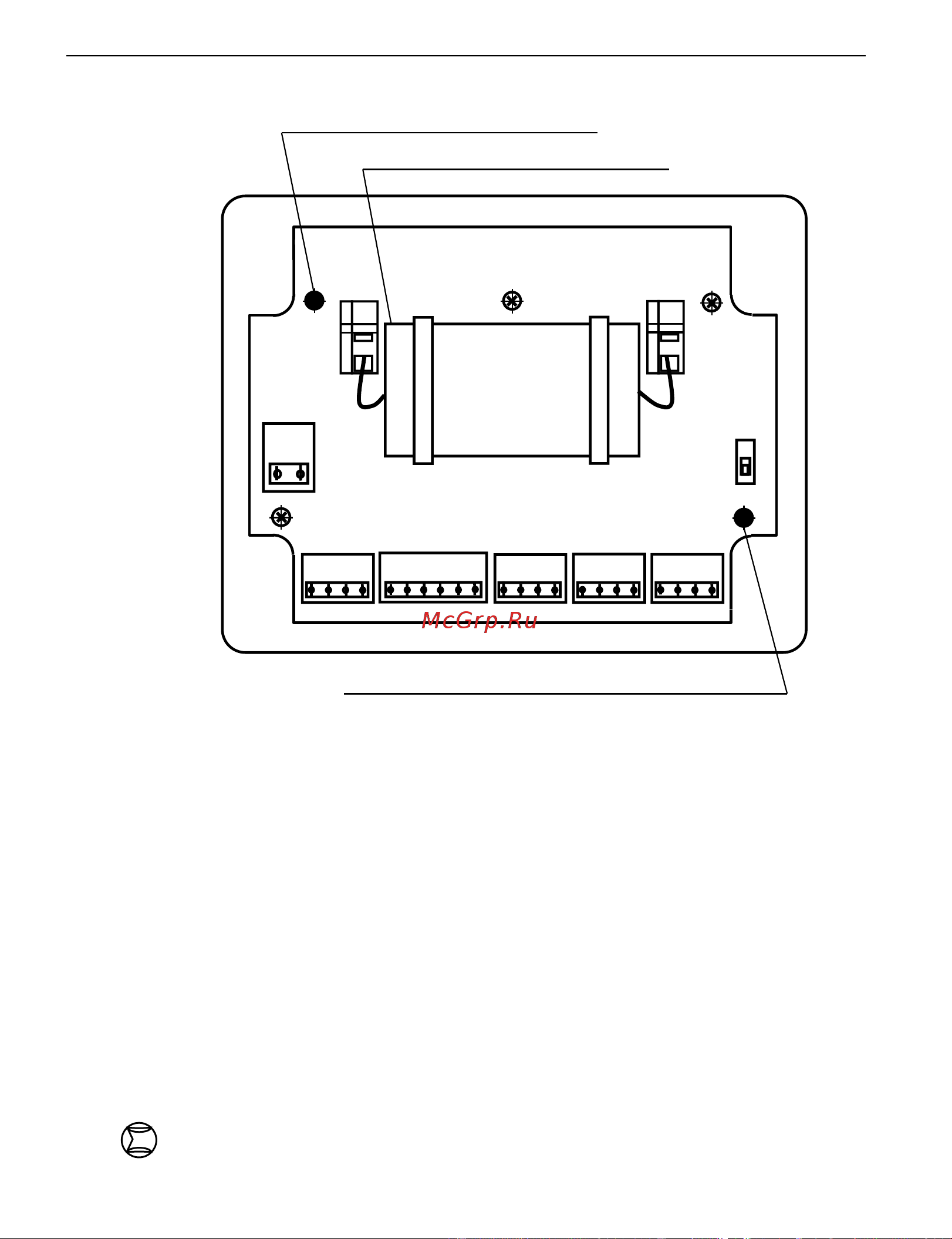

Рисунок 3.3 – Оборотная сторона крышки
4 Схемы потребления
Специфические особенности конкретного узла учета – конфигурация трубо-
проводов, состав и размещение основного оборудования и средств измерений –
объединены понятием схемы потребления (СП). Корректор обеспечивает об-
служивание двух схем потребления, приведенных на рисунках 4.1 и 4.2, где
приняты следующие обозначения:
- Р1, Р2 – датчики давления;
- ΔР1 – датчик разности давлений;
- Рб – датчик барометрического давления;
- t1, t2 – датчики температуры;
- преобразователь расхода с импульсным выходным сигналом;
пломба изготовителя
батарея
пломба
поверителя
S1
(ЗАЩИТА)
X3
(V1,V2,DI)
X2
(M4)
X4
(P1,P2)
X5
(T1)
X6
(T2)
ON
X1
(+12V–)
X7
(+)
X8
(–)
1.
1.
