25
Датчик разности давлений Метран-100-ДД имеет возможность
настройки времени усреднения результатов измерений, которое
увеличивает время установления выходного сигнала, сглаживая его
при быстром изменении входного давления. Эта опция позволяет
использовать Метран-100-ДД для измерения потери давления на
счетчике, в условиях пульсаций потока.
1 - счетчик газа
2 – датчик потери давления Метран-100-ДД
3 – клапанный блок А3002 М20СК1603.000 ТУ
4 – кран двухходовой 1/2" 11527 П Ду15
5 – бочонок 1/2"
6 – гайка накидная 1/2"
7 – ниппель 1/2"
8 – прокладка Ду15 ГОСТ 15180-86
9 – трубка 12Х18Н10Т d12Х1,5 ГОСТ 9941-81

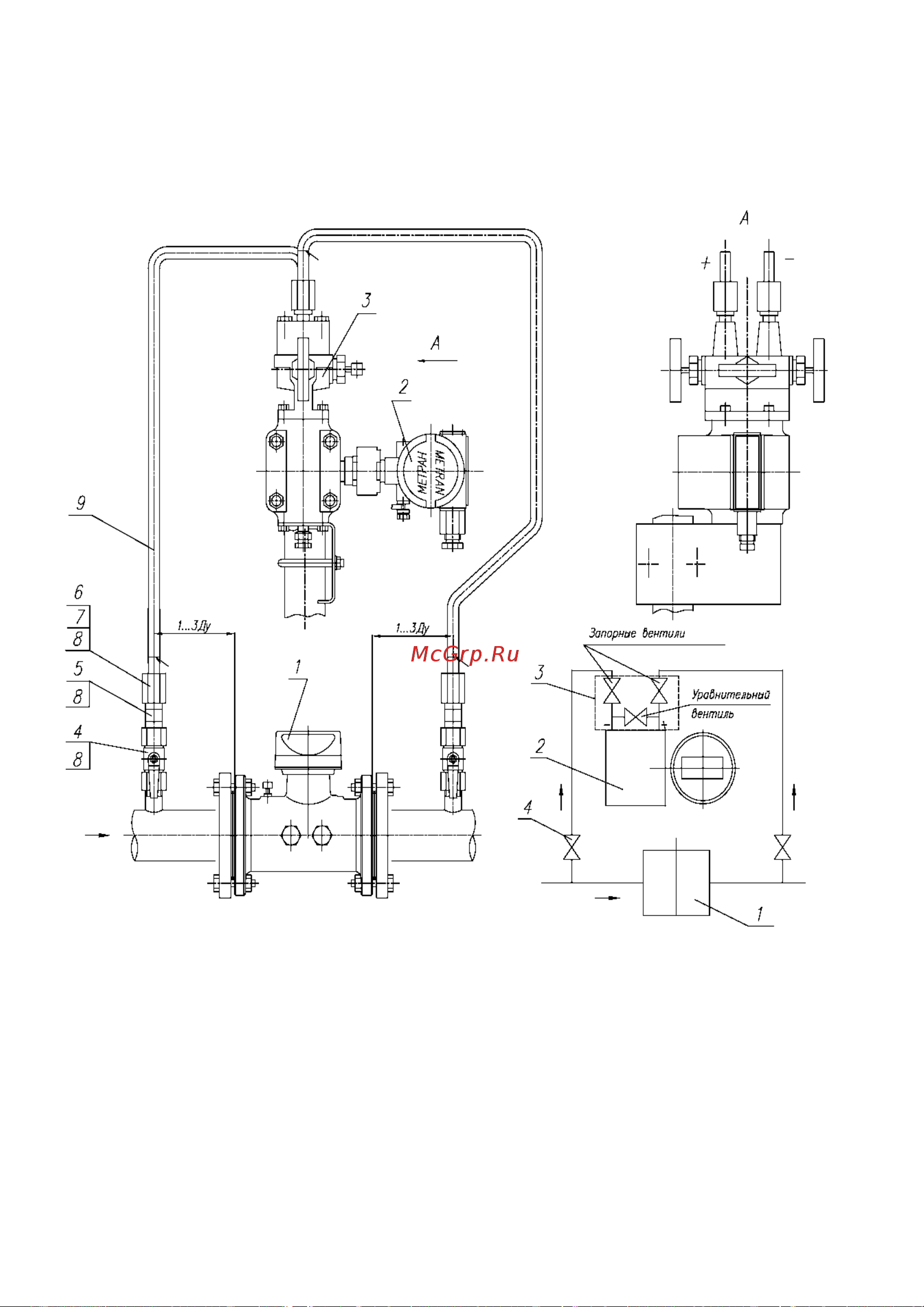

Рисунок 1 - Схема монтажа в трубопровод датчика потери
давления Метран-100-ДД
