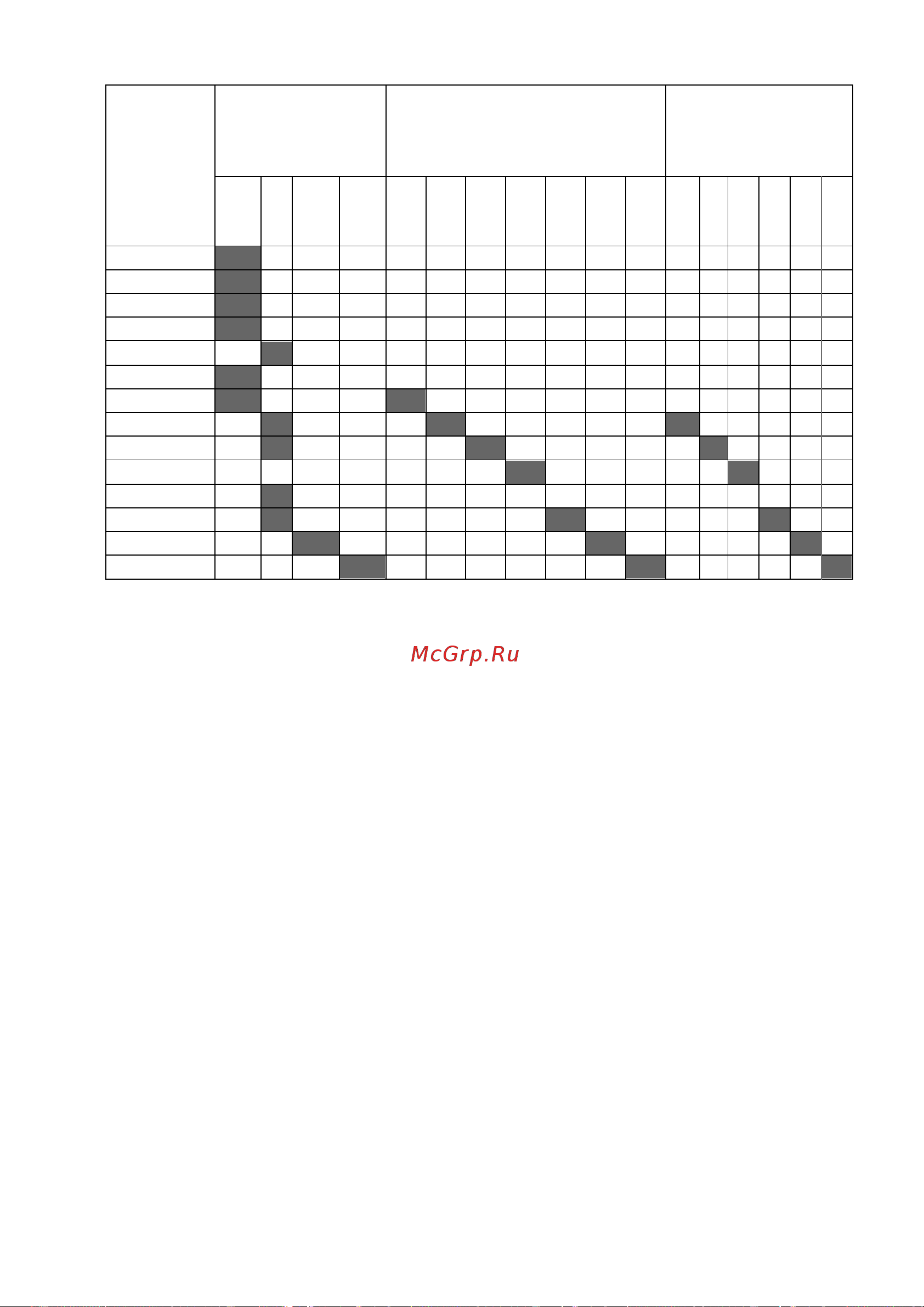

Таблица 6
Верхний
предел
диапазона
измерения
СИ, кПа
Модель датчика
разности
давлений
Метран-100-ДД
Модель дифманометра Wika
716.05
Дифманометр
ДСП-80В РАСКО с
диапазоном
измерения, кПа
1412
1420
1430
1440
G116
G125
G140
G160
G210
G216
G250
2,5
4
6
10
16
25
0,16
0,25
0,40
0,60
0,63
1,00
1,60
2,50
4,00
6,00
6,30
10,00
16,00
25,00
3 Техническое обслуживание
3.1 Задачи технического обслужив ания
3.1.1 Техническое обслуживание проводится с целью обеспечения
работоспособности счетчика в период его эксплуатации.
Перед началом работ обслуживающий персонал должен изучить
настоящее руководство по эксплуатации.
3.1.2 Техническое обслуживание включает в себя:
- ежесменный осмотр качества крепежных соединений на предмет
отсутствия повреждений корпуса и наличия пломб;
- пpовеpку состояния соединительных кабелей (при использовании с
электронным корректором);
- смазку подшипников счетчика (кроме СГ16МТ-100-Р; СГ16МТ-65-Р)
не реже одного раза в 3 месяца (см. п. 2.2.2.2);
- учет всех профилактических работ и времени наработки счетчика
при эксплуатации;
- своевременное представление счетчика на поверку (см. раздел 6).
При обнаружении загрязнения проточной части счетчика,
неравномерности вращения турбинки или повреждений деталей счетчик
перед поверкой в обязательном порядке подвергать разборке, промывке
и дефектации, с заменой поврежденных или изношенных деталей.
К техническому обслуживанию относится также демонтаж счетчика
для проведения ремонта или для хранения и монтаж после ремонта
(хранения), устранение простейших неисправностей (см. п. 2.2.5).
ВНИМАНИЕ! ЭКСПЛУАТАЦИЯ СЧЕТЧИКА ПРИ ОТСУТСТВИИ ПЛОМБ
ИЛИ НАЛИЧИИ ПОВРЕЖДЕНИЙ КОРПУСА И КРЕПЛЕНИЙ ЗАПРЕЩАЕТСЯ!
