36
Приложение Е
(обязательное)

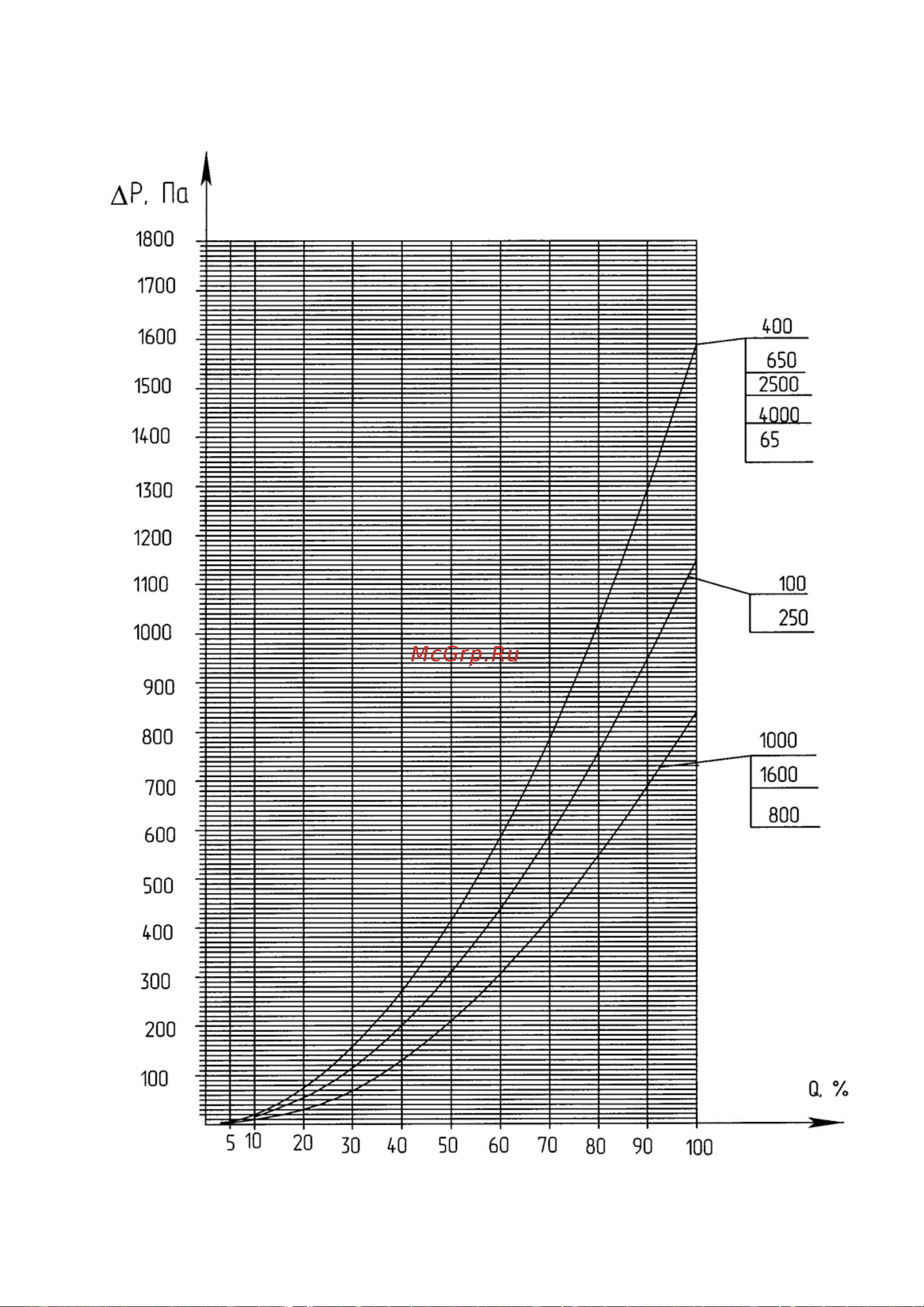

График зависимости потери давления на счетчике от расхода
График приведен для воздуха плотностью 1,29 кг/м
3
и абсолютном
давлении 0,106 МПа
