16

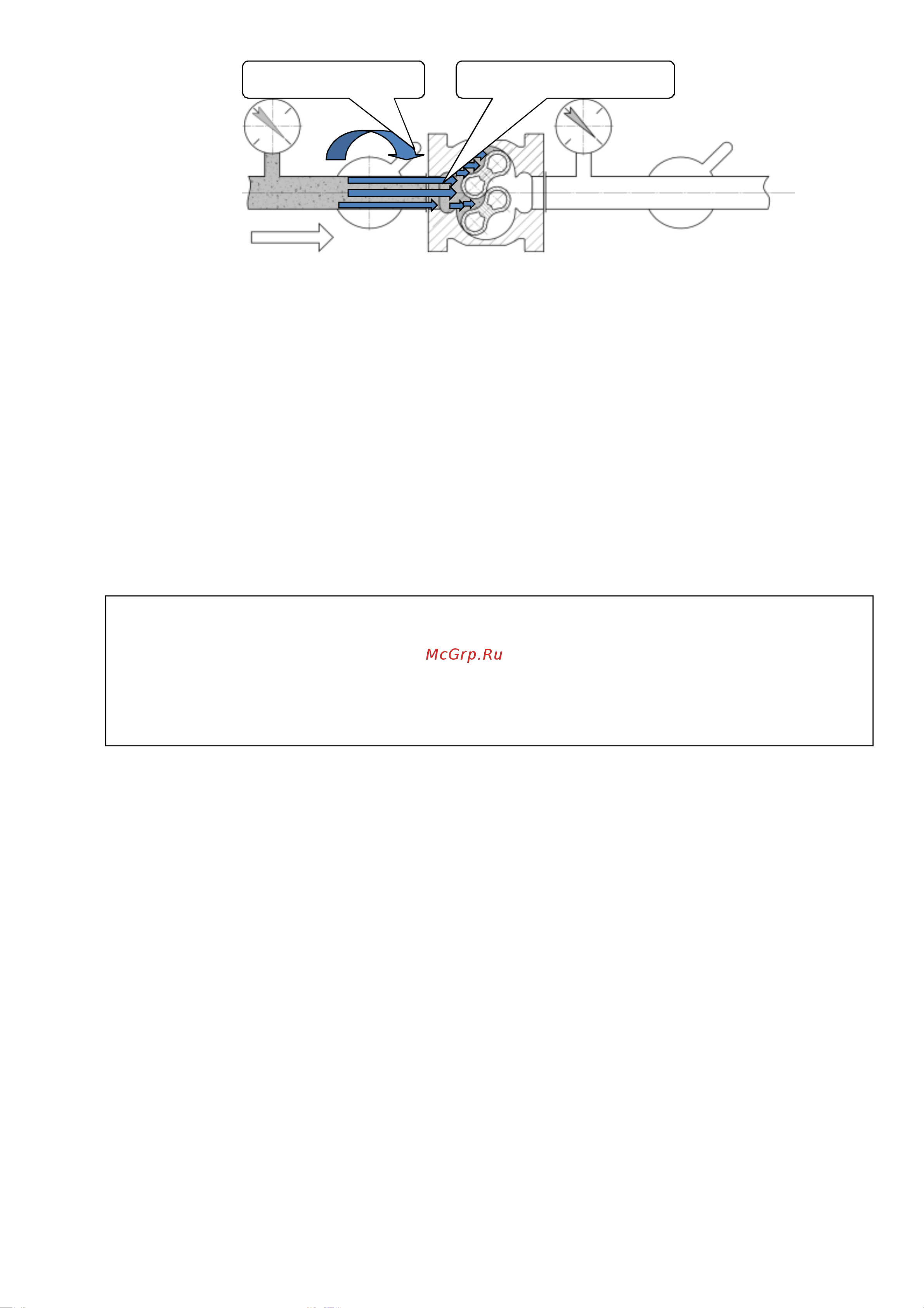

Рисунок 13 - Возникновение ударной волны в результате неправильного запуска
2.3.2 Применение счётчика для работы в импульсном режиме:
- счётчик может эксплуатироваться в системах, в которых поток газа имеет импульсный
(прерывистый) характер без каких - либо ограничений;
- если рабочее (избыточное) давление в трубопроводе, в импульсном режиме
эксплуатации, превышает значение 0,05МПа, для защиты счётчика от динамических нагрузок,
связанных с резкими изменениями величины расхода газа и величины рабочего давления
рекомендуется установка предохранительной шайбы.
Геометрические размеры предохранительных шайб для счётчиков различных
типоразмеров приведены в приложении И. Также в приложении И приведены графики
зависимости перепада давления на предохранительных шайбах в зависимости от расхода газа.
Предохранительная шайба устанавливается непосредственно на выходе счетчика между
ответным фланцем трубопровода и выходным фланцем счетчика и двумя уплотнительными
прокладками.
2.4 Поверка счетчика
Первичная (при выпуске из производства и после ремонта) поверка проводиться в
соответствии с методикой «Счетчики газа ротационные RVG. Методика поверки»
ЛГТИ.407273.001МП, утвержденной Главным метрологом ФБУ «Нижегородский ЦСМ», г. Н.
Новгород 14.11.2016г. Методика поверки приведена в приложении Л. Данные для расчета Ср
различных датчиков импульсов приведены в приложении М. Периодическая поверка счетчика
проводится в соответствии с ГОСТ8.324-2002ГСИ.
Относительная погрешность счетчика основного исполнения определяется на расходах:
Q
max
; 0,5Q
max
; 0,2Q
max
; 0,1Q
max
; Q
min
.
Относительная погрешность счетчика дополнительного исполнения определяется на
расходах: Q
max
; 0,5Q
max
; 0,2Q
max
; 0,05Q
max
; Q
min
.
Межповерочный интервал счетчиков - 5 лет.
В случае замены, в ходе последующей поверки, юстировочной пары колес счетного
механизма счетчика, оснащенного высокочастотным датчиком импульсов А1К, необходимо
пересчитать его коэффициент передачи импульсов Cp
1
по формуле 1, приведенной в п.2.5.2
настоящего Руководства.
2.5 Особенности использования счетчика в составе измерительного комплекса
Ротационный счетчик газа RVG регистрирует, прошедший объем газа при рабочих
условиях. Для приведения измеренного объема газа к объему при стандартных условиях
счетчик может быть по заказу укомплектован электронным корректором ЕК270, ЕК280, ЕК290
ВНИМАНИЕ! Во избежание выхода счетчика из строя в результате пневмоудара при
настройке системы защиты (электромагнитных клапанов-отсекателей), обязательно вместо
счетчика устанавливать технологическую катушку.
В процессе эксплуатации, после срабатывания клапанов-отсекателей, для повторного
запуска счетчика необходимо соблюдать последовательность действий, согласно п. 2.3.1
« Пуск и останов счетчика» настоящего Руководства.
Ударная волна газа Резкое открытие
