29
Приложение Д
(обязательное)

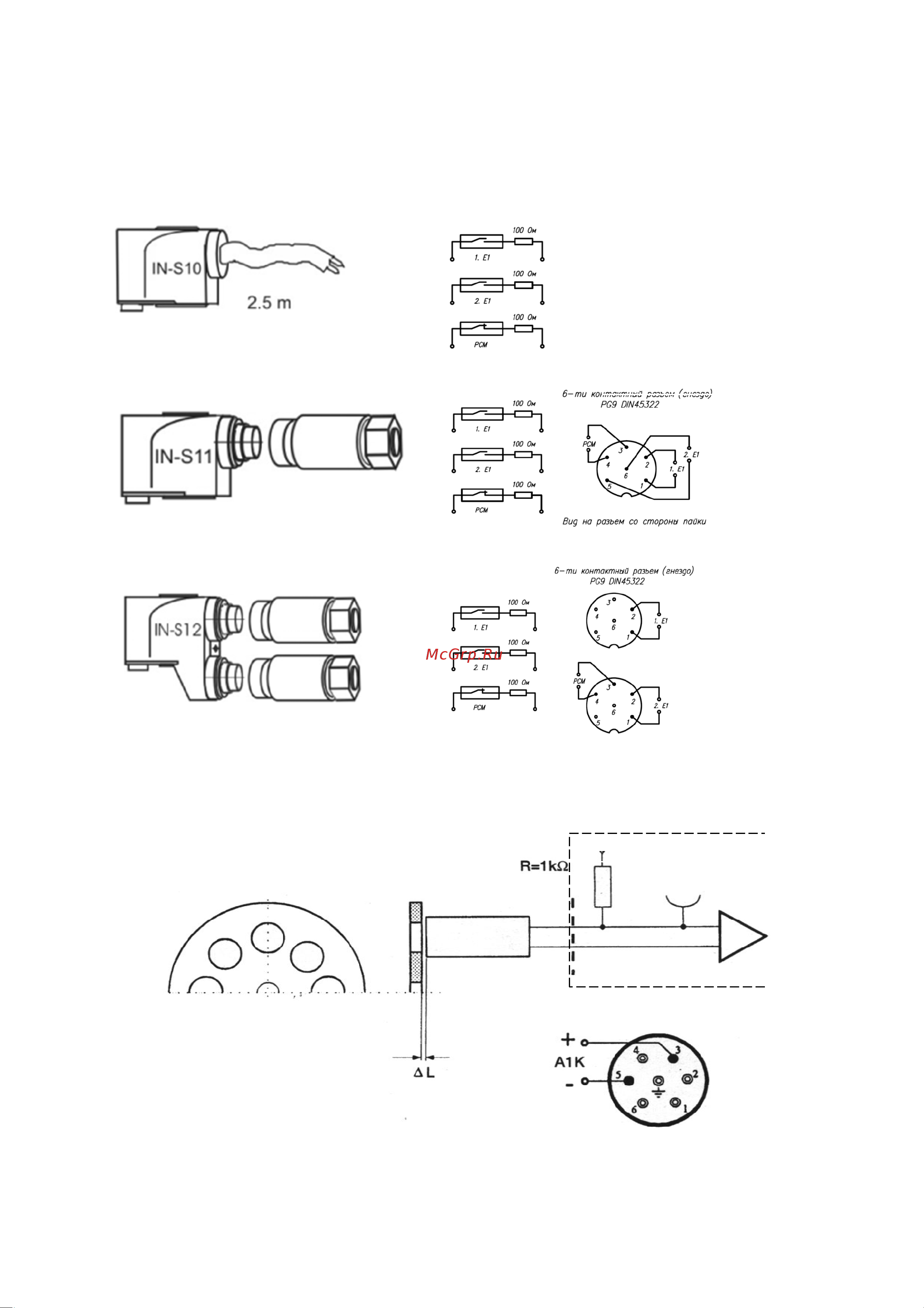

1 Схема распайки низкочастотного датчика Е1
1. Вариант исполнения IN-S10
Цвет
проводников:
1.Е1: белый-
кориченвый
2.Е1: зеленый-
желтый
PCM: серый-
розовый.
2. Вариант исполнения IN-S11
3. Вариант исполнения IN-S12
2 Схема распайки высокочастотного датчика А1К
10 В
ЕК270
