30
Приложение Ж
(обязательное)

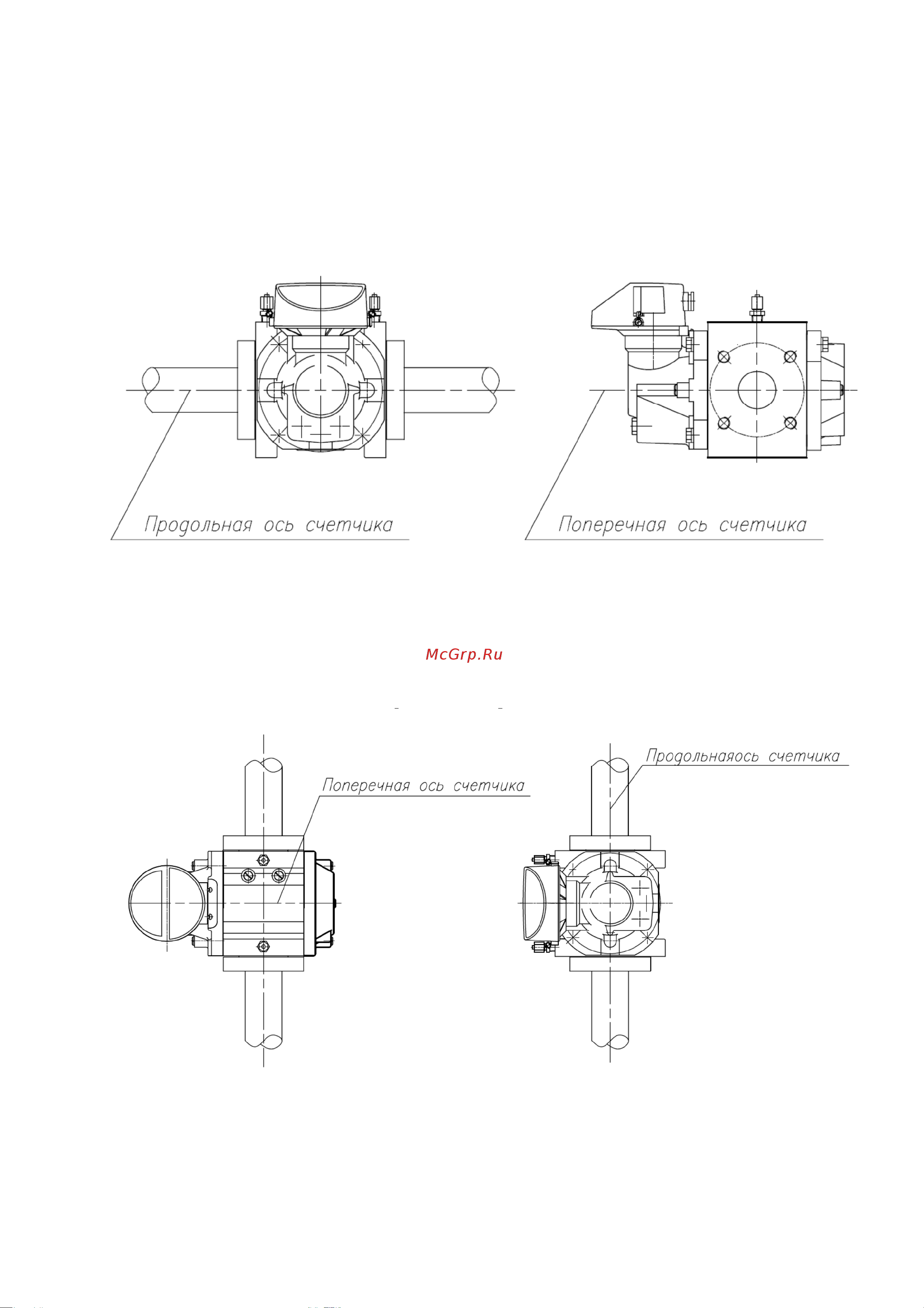

Требования к расположению счетчика RVG при его установке в трубопровод
Горизонтальное расположение
При горизонтальном расположении счетчика RVG допустимое отклонение осей от
горизонтальной плоскости:
продольной оси не более ±4°;
поперечной оси не более ±1°
Вертикальное расположение
При вертикальном расположении счетчика RVG допустимое отклонение поперечной оси от
горизонтальной плоскости не более ±1° и продольной оси не более ±4° от вертикали.
