18
близости от металлического диска с отверстиями, установленного на оси нижнего ротора. При
прохождении отверстий на диске мимо индукционного датчика, последний генерирует
импульсы с частотой, пропорциональной частоте вращения ротора.
Высокочастотный датчик импульсов A1K в Комплексах СГ-ЭК с Корректором ЕК270,
ЕК280, ЕК290 используется для контроля мгновенного расхода газа. Электрические
характеристики А1К в соответствии с таблицей 8.
Таблица 8 – Электрические характеристики A1K
- напряжение питания постоянного тока U
ном
, В 10,0
- ток нагрузки (открытое состояние), мА
2,1
- ток нагрузки (закрытое состояние), мА
1,2
- напряжение на нагрузке (открытое состояние), В
5,9
- напряжение на нагрузке (закрытое состояние), В
6,8
- внутренняя емкость, не более, нФ 30
- внутренняя индуктивность, не более, мкГн 100
В случае замены, в ходе последующей поверки, юстировочной пары колес счетного
механизма счетчика, оснащенного высокочастотным датчиком импульсов А1К, новый
коэффициент передачи импульсов Cp
1
вычисляется по формуле
'
12
'
21
1
JJ
JJ
CpСp
, (1)
где Ср – коэффициент передачи импульсов из паспорта на счетчик;
J
1
, J
2
– числа зубьев старой юстировочной пары зубчатых колес;
'
2
'
1
, JJ - числа зубьев новой юстировочной пары зубчатых колес.
2.5.3 Среднечастотный датчик импульсов R300
Среднечастотный датчик импульсов R300 устанавливается в корпусе счетного
механизма на заводе - изготовителе счетчика. На вал редуктора счетного механизма
устанавливается диск - формирователь с радиально расположенными пазами, при прохождении
которых мимо чувствительного элемента датчика, последний генерирует импульсы с частотой,
пропорциональной расходу газа.
Среднечастотный датчик импульсов R300 в Комплексах СГ-ЭК с Корректорами ЕК270,
ЕК280, ЕК290 используется для контроля расхода газа. Счетчик со среднечастотным датчиком
импульсов R300 может эксплуатироваться во взрывоопасных зонах только в Комплексе СГ-ЭК
с Корректорами ЕК270, ЕК280 и ЕК290. Электрические характеристики среднечастотного
датчика R300 приведены в таблице 9
Таблица 9 - Электрические характеристики R300
- напряжение питания постоянного тока U
ном
, В 10,0
- ток нагрузки (открытое состояние), мА
3,5
- ток нагрузки (закрытое состояние), мА
2,0

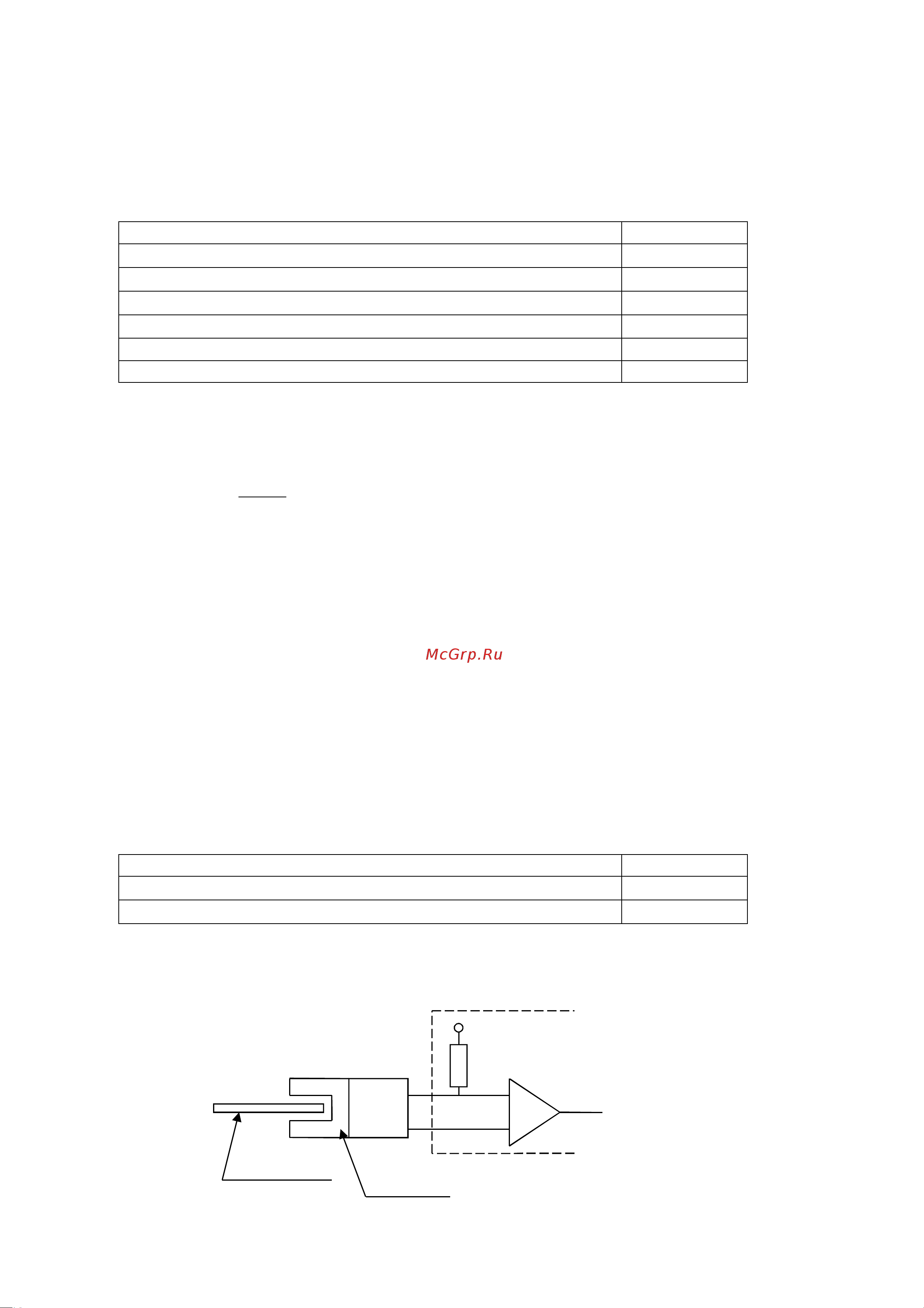

Схема датчика R300 в соответствии с рисунком 14. Кабель с этого датчика выводится через
кабельный ввод в нижней части корпуса счетного механизма.
Рисунок 14 – Схема среднечастотного датчика импульсов R300
+
-
10В
Диск-формирователь
R=1кОм
Чувствительный
элемент
ЕК270
