3 ТЕХНИЧЕСКОЕ ОБСЛУЖВАНИЕ

После монтажа счетчика в трубопровод, перед вводом его в эксплуатацию, в крышки

счётчика необходимо залить масло.

Внимание! При заливке масла счетчик не должен находиться под давлением.

Рекомендуемые сорта масел:

Total Equivis XLT 15, Shell Morlina S2 BL 10, Shell Tellus S2 V15, либо другое подобное

минеральное масло, не содержащее смол и кислот, с вязкостью не более 30 сСт при температуре

С и точкой затвердевания ниже минус 50

С.

В процессе испытаний в условиях предприятия-изготовителя в счетчик могло быть залито

масло, поэтому на маслоуказательных стеклах счетчика в состоянии поставки могут быть следы

(мениски) масла.

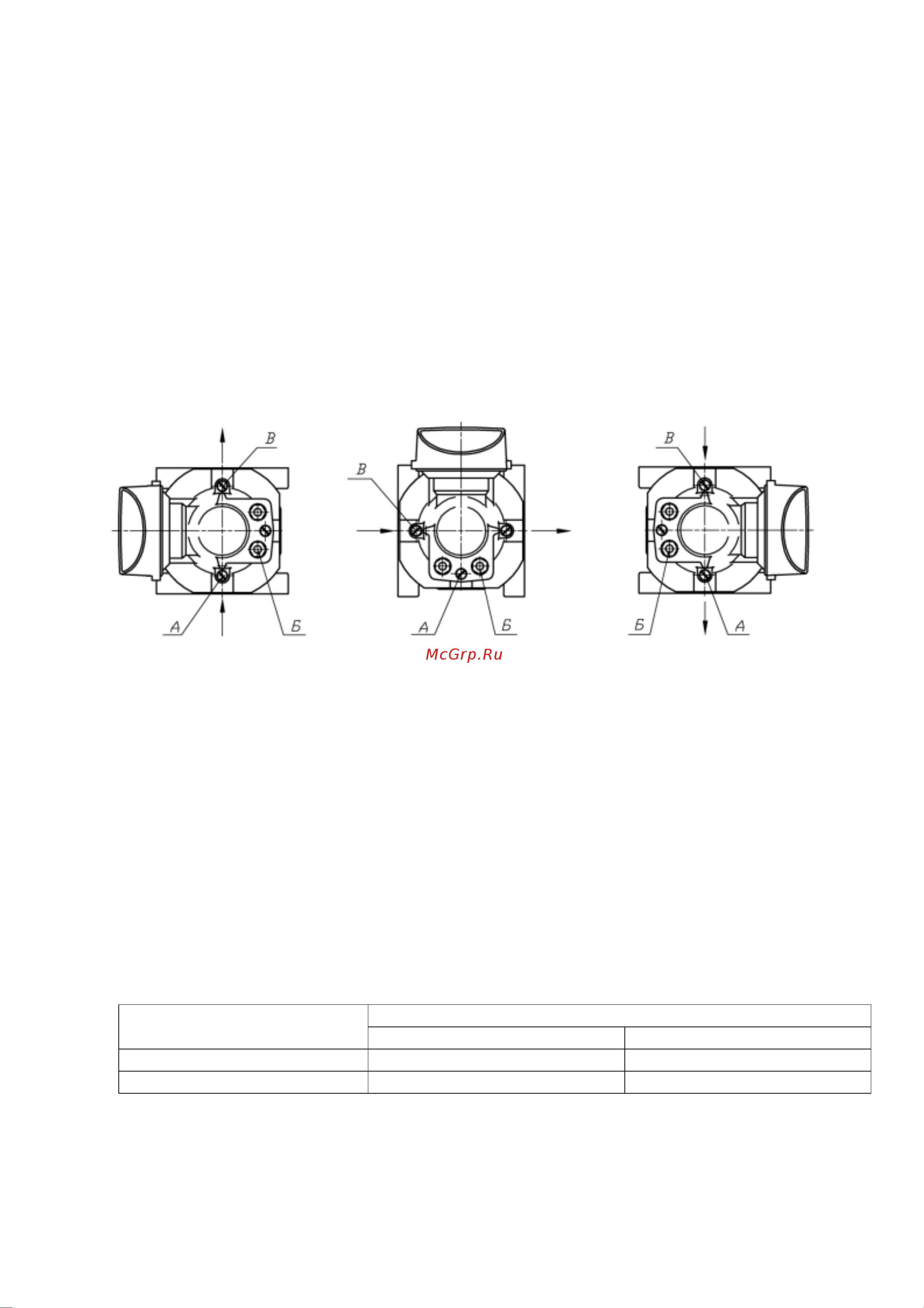

На крышках редуктора и синхронизатора счетчика, как показано на рисунке 15, имеются

по два отверстия для заливки масла, герметично закрытых резьбовыми пробками «В», по

одному отверстию для слива масла «А». На крышке редуктора, дополнительно, расположены

два маслоуказательных стекла «Б», показанные на рисунке 15.

Поз.1 Поз.2 Поз.3

Рисунок 15 В- заливное отверстие; Б- маслоуказательное стекло; А- сливное отверстие

Поз.1 - направление потока вертикальное (снизу - вверх)

Поз.2 - направление потока горизонтальное (слева - направо)

Поз.3 - направление потока вертикальное (сверху - вниз)

Масло плавно заливается из флакона, входящего в комплект поставки счётчика, в одну

из крышек, при этом масло в другую крышку переливается через масляные каналы, проходящие

через корпус счетчика. В таблице 9 приведен необходимый объем масла для заливки в счетчик

перед вводом его в эксплуатацию и при замене масла, в зависимости от расположения счетчика

и его типоразмера. Не допускается заливать масло больше установленных норм, которые

указаны в таблице 10. Если, при этом, уровень масла не виден в маслоуказательном стекле в

соответствии с рисунком 16 это значит, что счетчик установлен с нарушением требований к

расположению счетчика при его установке в трубопровод согласно Приложению Ж.

Таблица 10

Установка счетчика

Объем масла, мл

Для G16 – G65, G100 Для G160, G250, G400

Горизонтальная 70 210

Вертикальная 150 520
