- при установке счетчика в качестве ответных фланцев необходимо использовать фланцы

исполнения 1 по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры выбирают по

ГОСТ 12815 из 1 ряда. В месте сопряжения счетчика и измерительного трубопровода

допускается уступ, обусловленный различием значений внутренних диаметров фланца по ГОСТ

12820 и счетчика;

- рекомендуется избегать монтажа в трубопровод различного оборудования,

установленного до счётчика, с использованием переходников, требующих применения

тефлоновой ленты, так как имеется вероятность попадания частиц тефлона в измерительную

камеру счетчика;

- допускается устанавливать специальные подпорки под счетчики типоразмера G160,

G250 и G400 при их монтаже в трубопровод;

- минимальное расстояние счетчика от стены в горизонтальной плоскости, которое

должно обеспечивать доступ для его технического обслуживания, в соответствии с таблицей 4

и рисунком 1;

Таблица 4 – Минимальное расстояние счетчика от стены

Типоразмер счетчика Минимальное расстояние счетчика от стены, мм.

А В

G16-G65 200 250

G 100 250 300

G 160 280 310

G 250 310 340

G 400 310 435

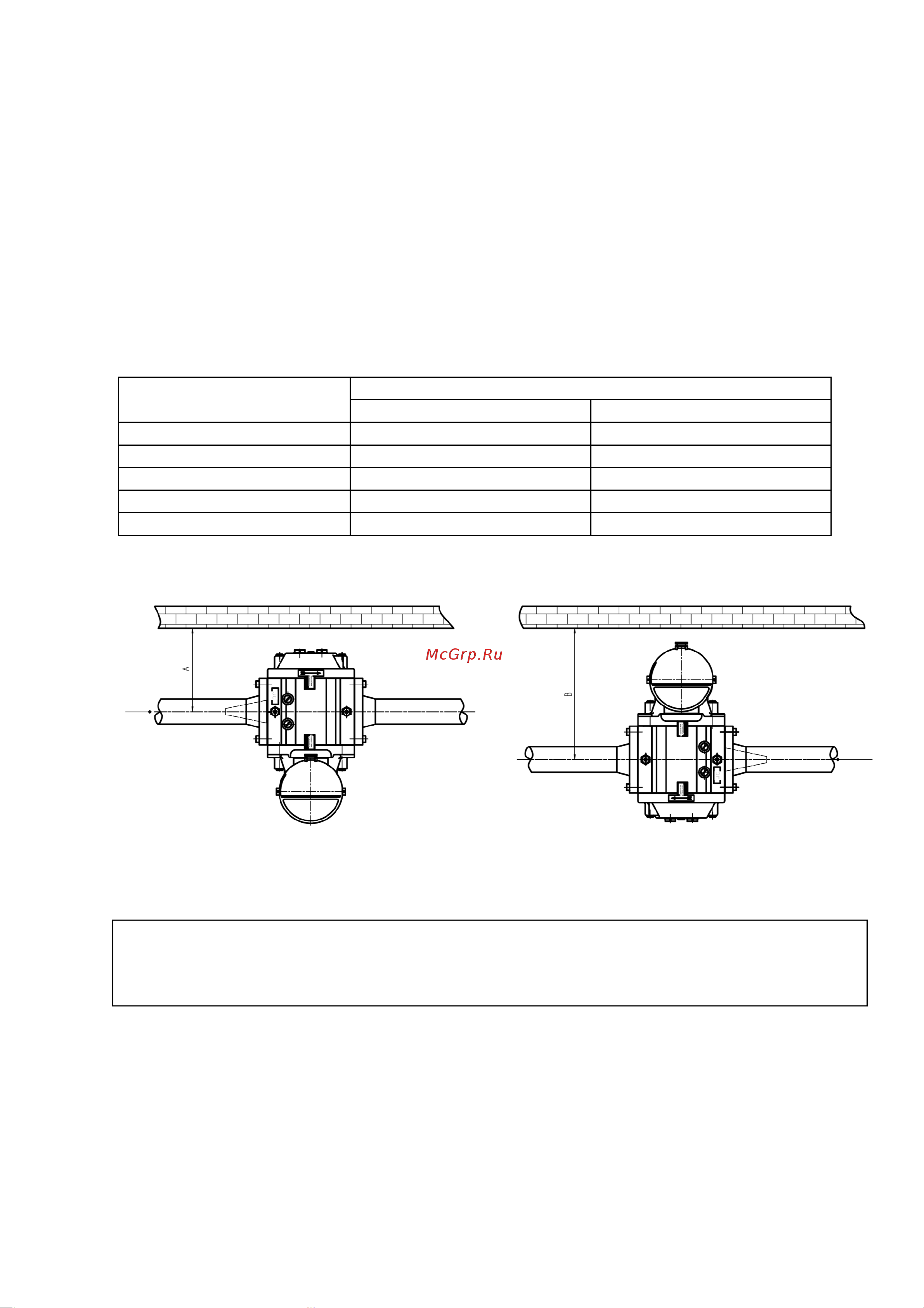

На рисунке 1 показаны два варианта монтажа счётчика

Рисунок 1 – Варианты монтажа счетчика

2.2.2 Подготовка счетчика к монтажу на трубопровод

2.2.2.1 Вскрыть ящик и проверить комплектность поставки согласно данным, указанным

в паспорте на счётчик.

2.2.2.2 Перед монтажом необходимо внимательно осмотреть счетчик. Убедиться, что на

корпусе счетчика нет забоин, вмятин, следов коррозии и проверить целостность пломб.

2.2.2.3 Освободить входной и выходной фланцы счетчика от заглушек. Проверить

вращение роторов легкой продувкой. Роторы должны легко и плавно вращаться. Убедиться, что

ролики счетного механизма вращаются.

ВНИМАНИЕ! Монтаж и ввод в эксплуатацию счетчика должны выполняться

организациями, имеющими официальное право на проведение данных работ.

В противном случае гарантийные обязательства фирмы - изготовителя не сохраняются.
