Hyundai HAC-12/T-PRO [21/44] Установка внешнего блока
![Hyundai HAC-12/T-PRO [21/44] Установка внешнего блока](/views2/1870253/page21/bg15.png)
21

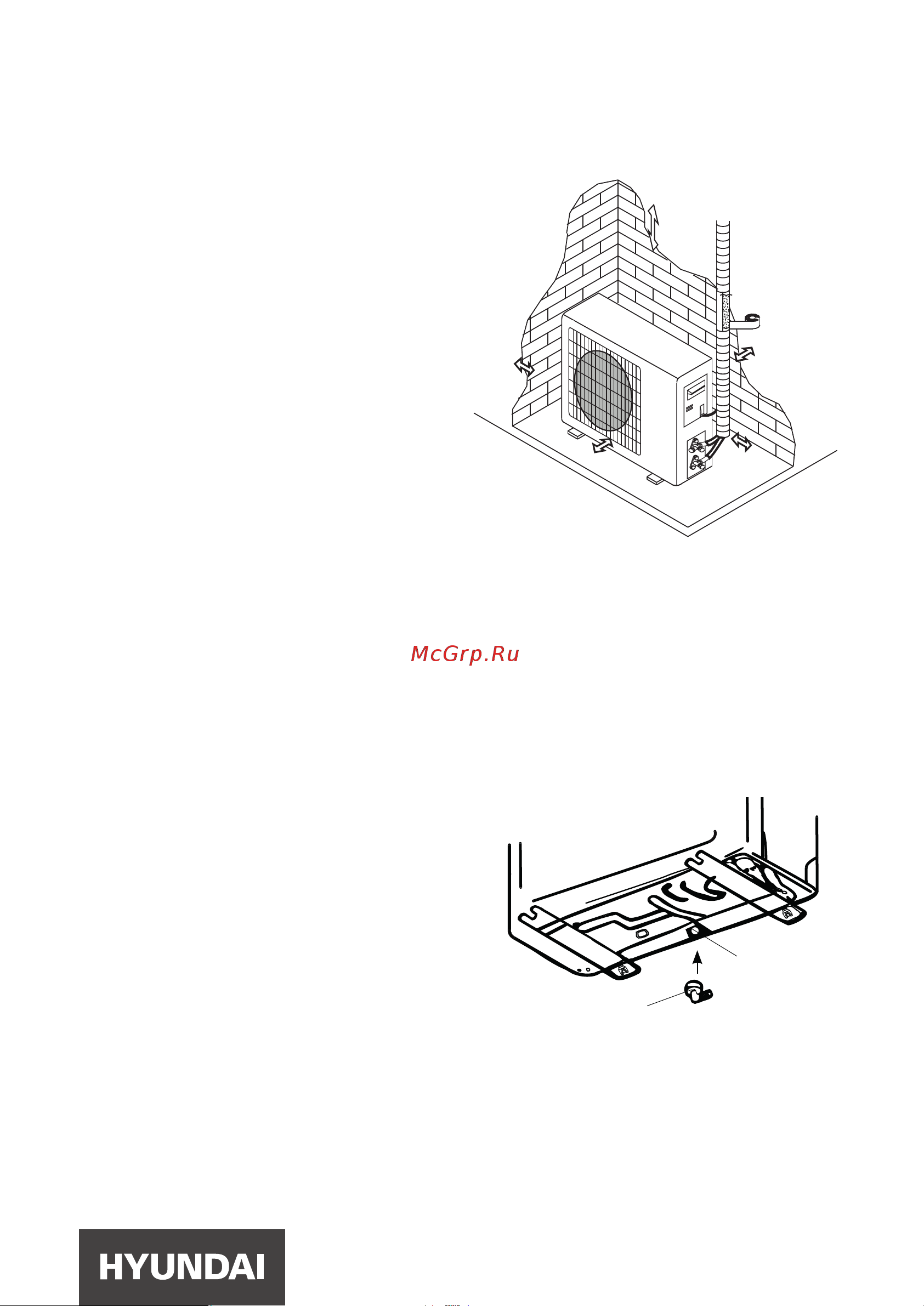

УСТАНОВКА ВНЕШНЕГО БЛОКА
Выбор места установки
При выборе места установки внешнего
блока руководствуйтесь следующими
принципами:
• Наружный блок должен быть уста-
новлен на крепкую и надежную стену
и хорошо закреплен. Если стена
недостаточно прочная, установите
блок на земле на подставке.
• Если блок подвергается вибрации,
используйте резиновые прокладки
или виброопоры.
• Не устанавливайте блок рядом с
источниками тепла, пара и воспла-
меняющегося газа.
• Не устанавливайте блок в слишком
ветреных и пыльных местах.
• Не устанавливайте блок в людных местах.
• Блок не должен подвергаться воздействию солнечных лучей. Если место
солнечное, защитите корпус специальным кожухом (но убедитесь, что он не
препятствует воздушному потоку).
• Перед подключением труб и кабелей убедитесь, что вокруг блока есть необ-
ходимое пространство для работ и технического обслуживания.
• Убедитесь, что выбранное место и способ установки не нарушают местные
правила.
Установка дренажной трубки
Во время работы кондиционера в режиме
обогрева на наружном блоке образуется
конденсат. Для отвода конденсата в поддо-
не внешнего блока предусмотрено дренаж-
ное отверстие.
Установите дренажную трубку в отверстие
в поддоне, закрепите на ней дренажный
шланг и отведите трубку в сторону. Убеди-
тесь, что конденсат течет через дренажную
трубку и одновременно не капает (сливает-
ся) на конструкции здания или на дорогу, где могут находиться люди.
Примечание: во время работы наружного блока в режиме обогрева теплообмен-
ник наружного блока может покрываться инеем и обмерзать. Кондиционер пери-
одически будет запускать режим разморозки, что будет приводить к оттаиванию
теплообменника наружного блока и обильному сбросу влаги.
300
500
2000
300
500
Дренажное
отверстие
Отводная трубка для
дренажа
