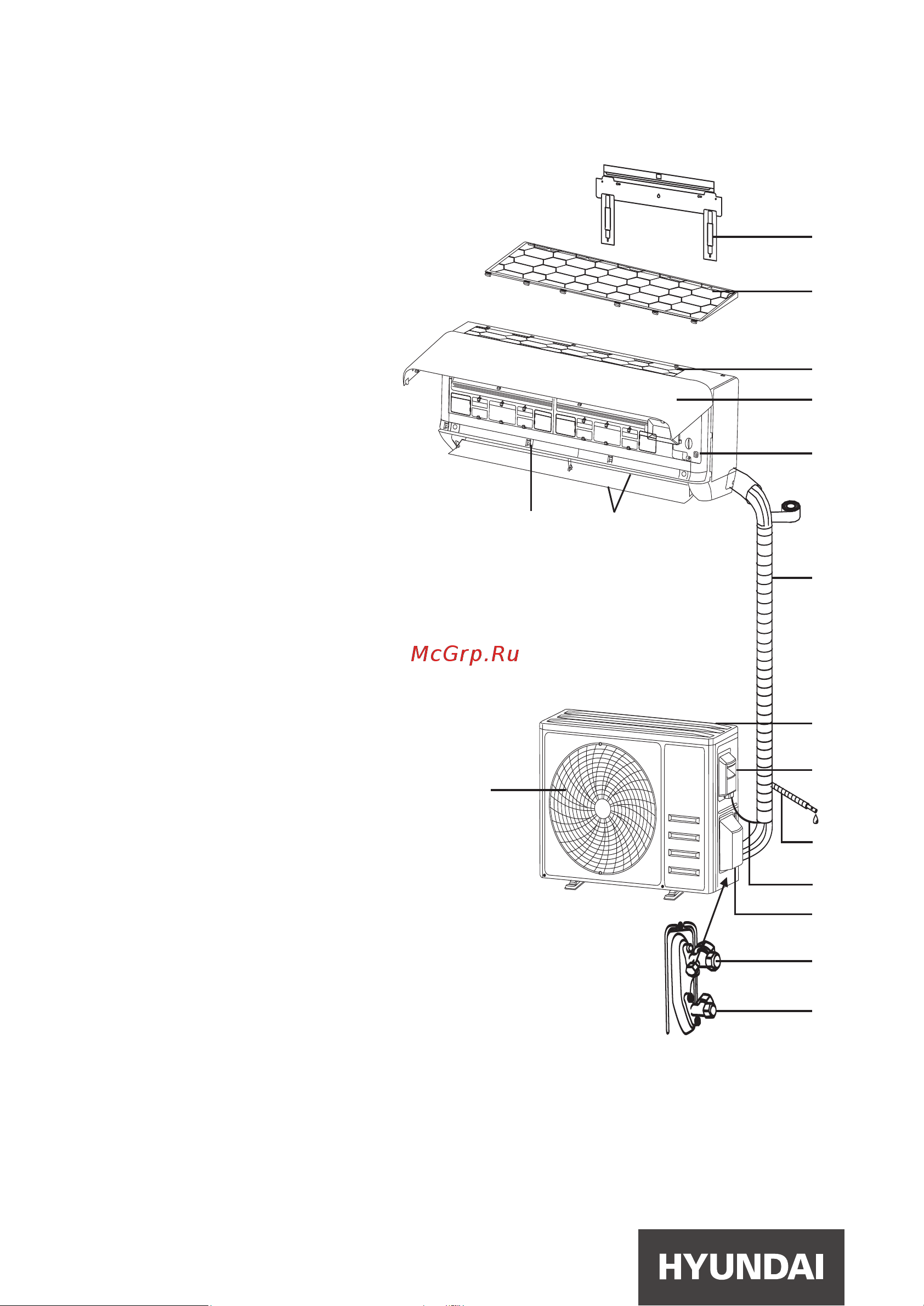

СХЕМА ПРИБОРА
1. Монтажная пластина
для крепления внутрен-
него блока к стене
2. Воздушный фильтр
(устанавливается
во внутреннем блоке)
3. Решетки для входа воз-
духа внутреннего блока
4. Передняя панель
5. Аварийная кнопка
6. Дефлекторы
7. Выход обработанного
воздуха внутреннего
блока
8. Трубопровод
хладагента
9. Вход воздуха внешнего
блока
10. Крышка бокса электро-
подключений
11. Выход воздуха внешне-
го блока
12. Дренажная трубка
13. Кабель электроподклю-
чений
14. Защитная крышка пор-
тов
15. Вентиль газовой линии
(вентиль низкого давле-
ния)
16. Вентиль жидкостной
линии (вентиль высоко-
го давления)
Примечание: внешний вид прибора может отличаться от схемы, приведенной
в данном руководстве пользователя.
2
5
8
4
3
1
9
12
10
13
14
16
15
6
7
11
Внутренний блок
Внешний блок
