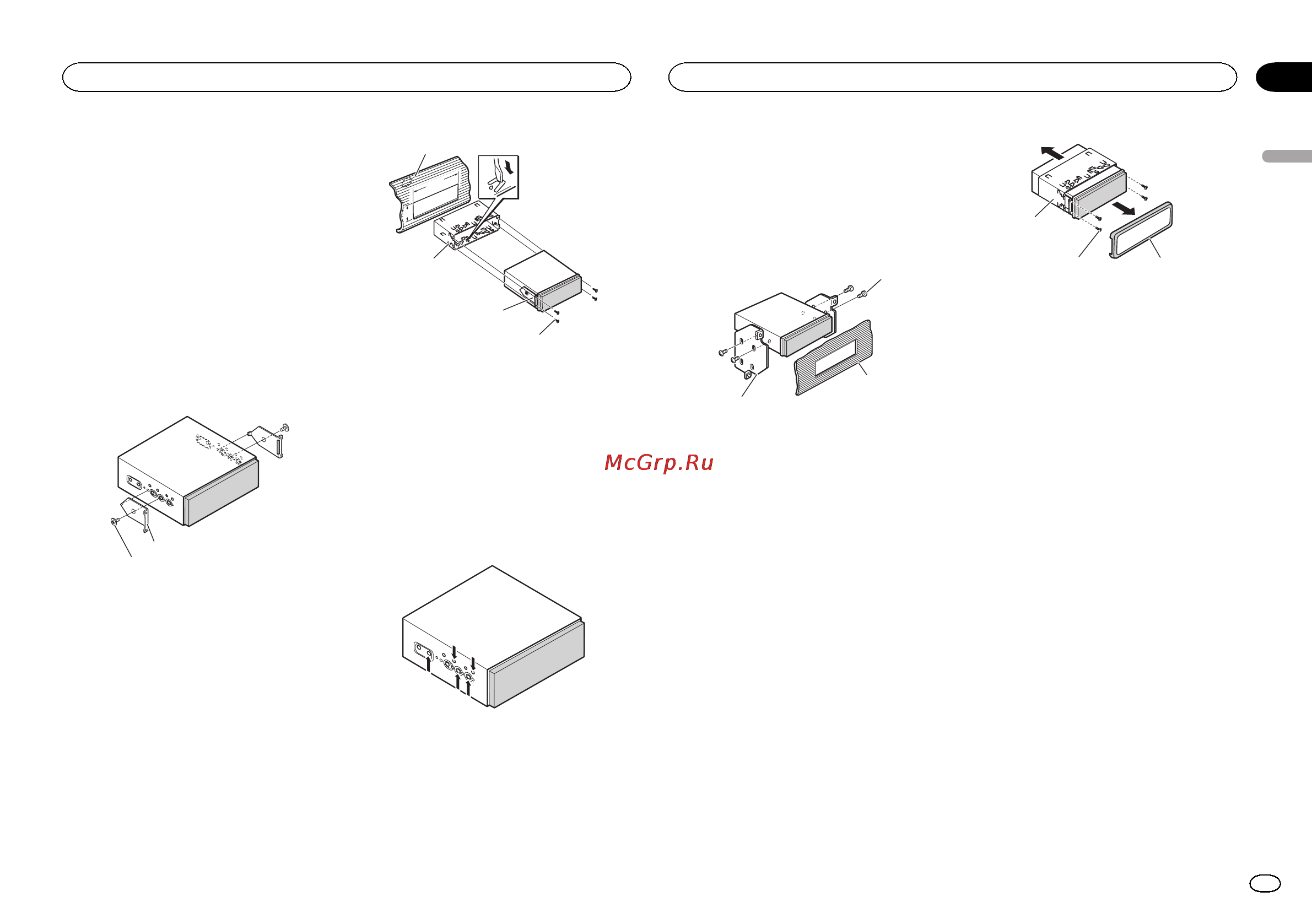

Переднее/заднее
крепление стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление стандарта
DIN
1 Определите положение боковых скоб.
При установке в недостаточно глубоком
гнезде измените положение боковых скоб
(малых).
2
1
1 Боковая скоба (малая)
2 Винты с плоскими головками (5 мм ×6мм)
2 Установите устройство на приборную
панель.
Вставьте монтажную обойму в переднюю па-
нель. Затем закрепите обойму, подогнув с
помощью отвертки металлические язычки
(90°).
182
53
1
3
4
2
1 Приборная панель
2 Монтажная обойма
3 Боковая скоба
4 Винт (2 мм ×3мм)
Заднее крепление стандарта DIN
1 Совместите отверстия на кронштейне
и боковых панелях устройства.
При установке в недостаточно глубоком
гнезде используйте следующие резьбовые
отверстия.
1
1
1 Используйте только финты-фиксаторы (4
мм ×3мм).
2 Затяните по два винта с каждой сторо-
ны.
Используйте винты-фиксаторы (4 мм ×3
мм), винты-фиксаторы (5 мм ×6мм), либо
винты с плоскими головками (5 мм ×9мм), в
зависимости от формы отверстий под винты
кронштейна.
1
2
3
1 Винт
2 Приборная панель или консоль
3 Заводской установочный кронштейн
Примечание
В некоторых автомобилях между данным ус-
тройством и приборной панелью может об-
разоваться зазор. Чтобы заполнить зазор,
используйте рамку, входящую в комплект по-
ставки.
Демонтаж устройства
Выдвиньте верхнюю и нижнюю часть декора-
тивной рамки наружу, чтобы снять ее. Затем
ослабьте винты (2 мм ×3мм), чтобы снять
кронштейн.
! При установке рамки на место нажмите
на рамку по направлению к устройству до
щелчка и фиксации.(Если рамка распо-
ложена верхней стороной вниз, она не за-
фиксируется.)
1
3
2
1 Монтажная обойма
2 Винт (2 мм ×3мм)
3 Декоративная рамка
Русский
Установка
51
Раздел
Установка
Ru
24
<CRB4117-A/N>51
