EXITEQ EXO-104 [16/20] Установка духового шкафа

Установка духового шкафа

Электрический монтаж этого прибора должен выполняться только специалистом-электриком. Печь

должна быть установлена в соответствии с прилагаемой инструкцией. После установки снимите

защитную пленку с двери.

Установка духового шкафа

Печь должна быть установлена в кухонную мебель, как показано на рис. 1 под варочной

поверхностью или в отдельно стоящий шкаф.

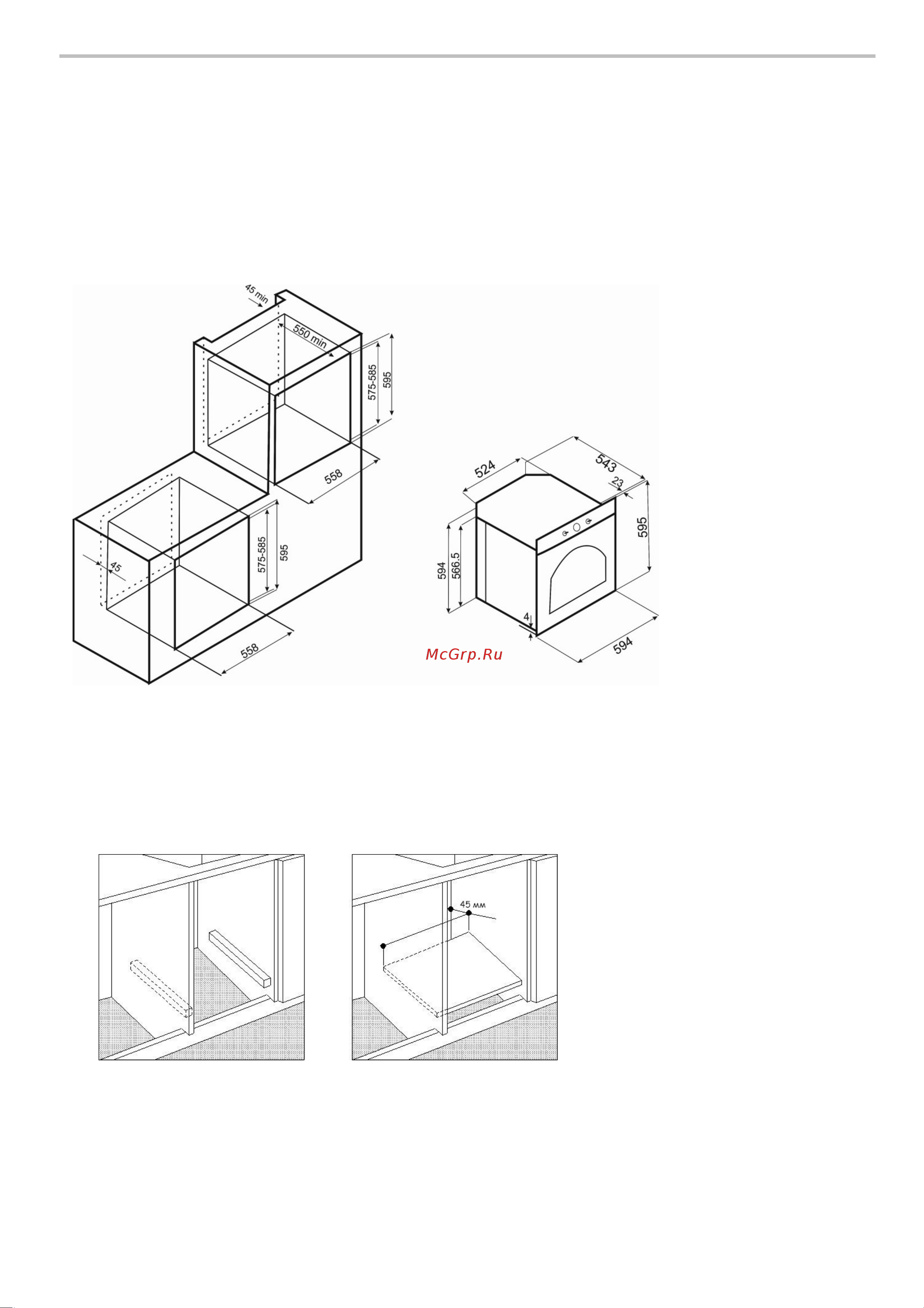

Рис. 1 Монтажные размеры для встраивания духового шкафа

Чтобы обеспечить достаточную вентиляцию, заднюю панель кухонного шкафа необходимо снять.

Установка печи на двух опорах рис. 2а (данный вариант установки рекомендуется).

Если печь опирается на сплошную плоскую поверхность, необходим зазор для вентиляции

45 мм*560 мм, рис. 2б.

Рис. 2 а,б: Установка духовки в кухонный шкаф

Панели соседней кухонной мебели должны быть изготовлены из термостойкого материала. В

частности, шкафы со шпоном должны быть собраны с клеями, которые могут выдерживать

температуры до 100 °С.

В соответствии с действующими нормами безопасности контакт с электрическими деталями

духовки не должен быть возможен после его установки.

Чтобы закрепить духовку в шкафу, откройте дверцу духовки и прикрепите ее, вставив 4 винта в 4

отверстия, расположенные по периметру рамки.
