11
Использование входа 1/4` TRS в качестве разъе-
ма «Thru»
Так как разъемы XLR и 1/4` TRS параллельны, вы
можете использовать разъем 1/4` TRS в качестве
разъема «Thru» для пропуска входного сигнала на
вход другого усилителя (смотрите рисунок ниже).
Примечание: при использовании несбалансирован-
ного кабеля 1/4` TS для последовательного подклю-
чения гнезда входа TRS к другому усилителю
приведет к рассогласованию входа XLR на усилителе
Juice. Это сводит на нет преимущества, связанные со
сбалансированными линиями и входами.

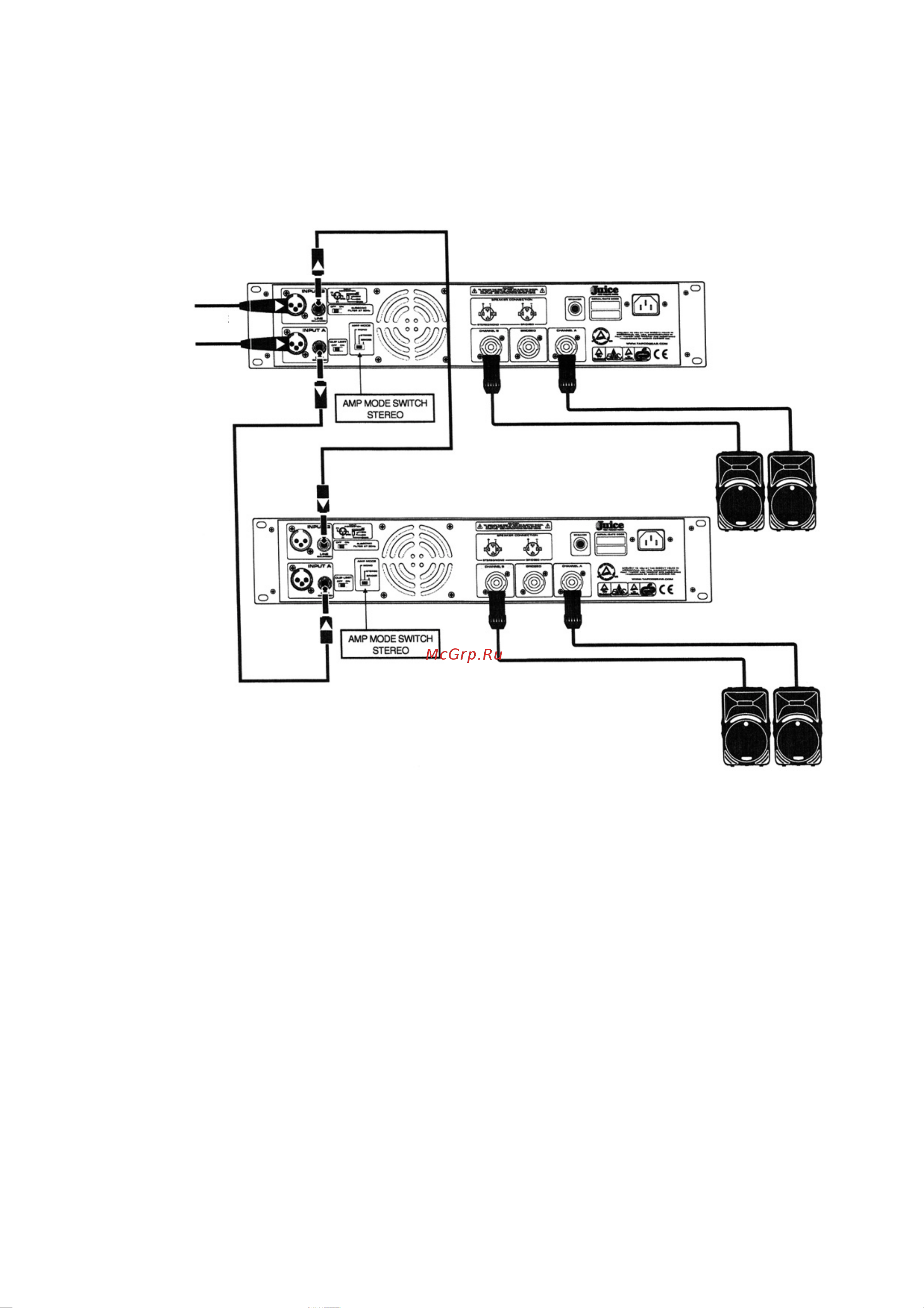

Использование 1/4` TRS входа в качестве разъема
«Thru».
В режимах MONO и BRIDGE, INPUT A и INPUT B
подключаются вместе в параллели. Это позволяет
использовать INPUT B как разъем «Thru» для
последовательного подключения входного сигнала
на другой усилитель.
Разводка выхода
Для подключения динамиков к выходным гнездам
Speakon используйте многожильный провод большо-
го сечения. При увеличении расстояния между усили-
телем и динамиком, толщина провода также должна
увеличиваться. Провод динамика имеет сопротивле-
ние и соответственно при прохождении по нему тока,
происходит потеря мощности как на сопротивлении.
Чем только провод, тем меньше сопротивление и тем
большая мощность дойдет до динамиков.
Толщина провода измеряе тся в gauge. Для правиль-
ного определения объема (gauge) провода в соответ-
ствии с расстоянием между динамиком и усилителем,
и нагрузкой усилителя (импедансом), используйте при-
веденную ниже таблицу.
Проверьте, чтобы потеря мощности на проводе ди-
намика составляла менее 0.5 дБ
Длина провода Импеданс Объем провода
До 25 футов 2 Ом 14 gauge
4 Ом 16 gauge
8 Ом 18 gauge
До 40 футов 2 Ом 12 gauge
4 Ом 14 gauge
8 Ом 18 gauge
До 60 футов 2 Ом 10 gauge
4 Ом 12 gauge
8 Ом 16 gauge
До 100 футов 2 Ом 8 gauge
4 Ом 10 gauge
8 Ом 14gauge
До 150 футов 2 Ом 6 gauge
4 Ом 8 gauge
8 Ом 12 gauge
До 250 футов 2 Ом 4 gauge
4 Ом 6 gauge
8 Ом 10 gauge
От консоли микшера
Левый и правый главный
выход (Main out)
Пассивные динами-
ки (Mackie C300)
Пассивные динами-
ки (Mackie C300)
