12

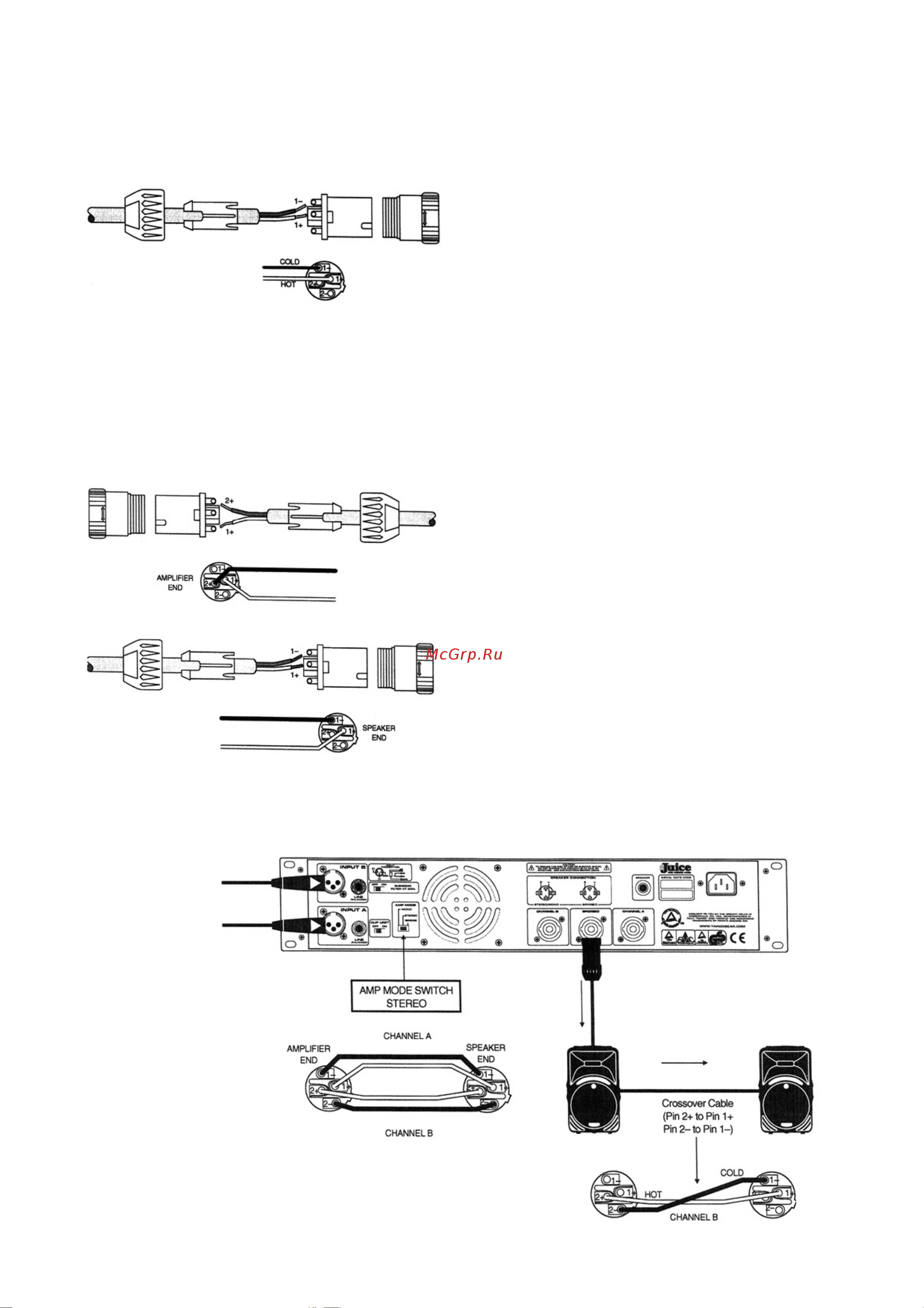

Стерео и Моно режимы
При использовании стерео или моно режимов, вы-
полните разводку разъемов Speakon как показано
ниже:
Подключение Speakon Mono и Stereo
Режим Bridge
При использовании мостового режима, выполните раз-
водку разъема Speakon как показано ниже.
Мостовое подключение Speakon.
Двух канальное подключение
Разъем BRIDGED имеет дополнительную функцию
предусматривающую разводку обоих выходов дина-
мика на одиночный разъем.
Это позволяет использовать одиночный кабель для
вывода обоих каналов с усилителя на динамики.
Многие динамики с разъемами Speakon предусмат-
ривают разъем Input (вход) и разъем «Thru» для
параллельного подключения второго динамика. В мо-
жете использовать разъем Thru для подключения
выхода усилителя CHANNEL B на Канал В динами-
ка.
В стерео режиме, выход CHANNEL A возможен на
контактах 1+ и 1- и CHANNEL B на контактах 2+ и 2- на
разъеме BRIDGE. Разведите все четыре контакта в
разъеме Speakon как показано ниже на оба конца
кабеля. Для кабеля, подключенного к разъема «Thru»
второго динамика необходимо использовать кабель
кроссов ера, который соединяет контакты 2+ и 2- на
разъеме «Thru к контактам 1+ и 1- на конце входа
второго динамика.
горячий
горячий
холодный
холодный
От консоли микшера
Левый и правый главный
выход (Main out)
Пассивные динамики (Mackie C300)
к первому
входу ди-
намика
с выхода
«Thru»
с выхода
«Thru»
ко второ-
му входу
динамика
ко второ-
му входу
динамика
холодный
горячий
