10 Marshall. DSL40C/100H. Руководство пользователя

13. Регулятор GAIN

Регулятор коэффициента усиления (чувствительности) канала Ultra Gain. С увеличением чувствительности

канала его сигнал начинает искажаться.

14. Светодиодный индикатор

Если этот индикатор горит, значит включен канал Ultra Gain.

15. Кнопка Channel Select

Если кнопка нажата, значит выбран канал Ultra Gain, если отжата — канал Classic Gain.

Канал CLASSIC GAIN

16. Светодиодный индикатор

Если этот индикатор горит, значит включен канал Classic Gain.

17. Регулятор VOLUME

Управляет громкостью канала Classic Gain.

18. Кнопка Clean/Crunch

Канал Classic Gain предусматривает работу в двух режимах: Clean и Crunch. Если кнопка нажата, включен

режим Clean, напоминающий звук ранних "голов" 1959 Plexi Super Lead. И в зависимости от состояния

регулятора Gain (19), звук меняется с чистого на кранч. Если кнопка отжата, включен режим Crunch,

имитируется звучание JCM800 2203.

19. Регулятор GAIN

Регулятор коэффициента усиления (чувствительности) канала Classic Gain. С увеличением чувствительности

канала его сигнал начинает искажаться.

20. INPUT

Входной разъем для подключения гитарного кабеля.

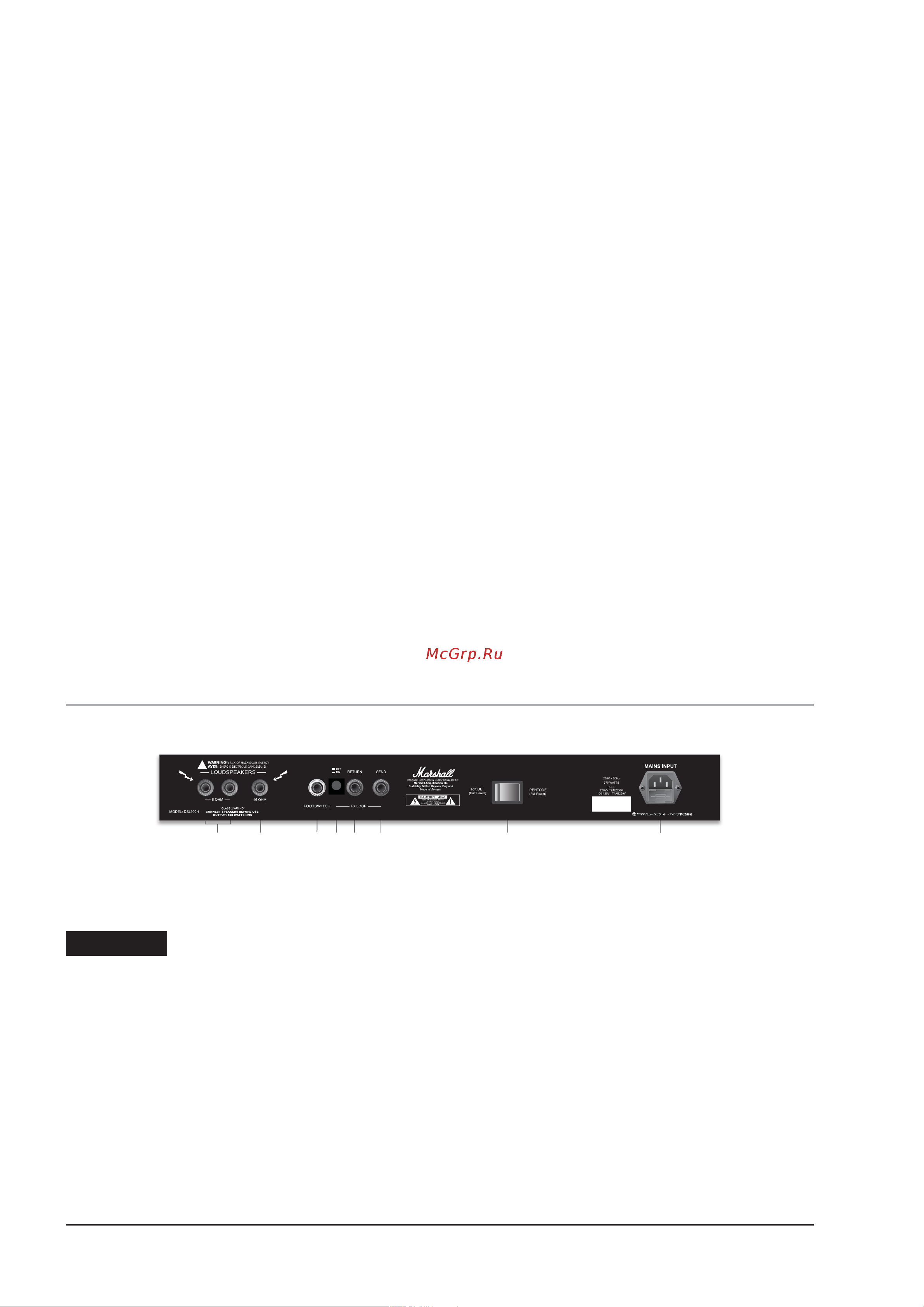

Регуляторы и переключатели тыльной панели

5 6

Секция LOUDSPEAKERS

ВНИМАНИЕ

При работе с ламповыми усилителями необходимо строго соблюдать следующие условия: во время работы

к усилителю должна быть подключена нагрузка, и сопротивление выхода (выходов) усилителя должно быть

согласовано с сопротивлением скоммутированной с ним акустической системы. Нарушение этих условий

приведет к выходу усилителя из строя.

DSL100H оборудован тремя выходами, один из которых рассчитан на подключение нагрузки 16 Ом, а два

остальных — на подключение нагрузки 8 Ом. Соответственно, минимальное сопротивление нагрузки, с

которой может работать DSL100H, равно 8 Ом.

1. Гнезда 8 OHM

Используются, когда общее сопротивление кабинета (кабинетов) равно 8 Ом. То есть, когда используется

один кабинет сопротивлением 8 Ом или два кабинета по 16 Ом.
