Используемые линзы

70 диффузная линза: 70 диффузная линза входит в стандартный комплект поставки. Она даёт

симметричной 70 световое поле. Устанавливается шероховатой стороной наружу, от лампы.

36 френелевая линза: дополнительная френелевая линза даёт симметричное 36 световое поле.

Устанавливается гребенчатой стороной наружу, от лампы.

Линзы формирования луча 90 х 70: дополнительная система формирования луча обеспечивает

асимметричное световое поле 90 на 70. Устанавливается гребенчатой стороной внутрь, по направлению к

лампе и может быть повёрнута любым образом; насечки устанавливаются параллельно короткой оси поля.

Эта линза тоньше и более хрупкая, чем остальные: будьте предельно осторожны при установке линзы

формирования луча и затягивайте резиновые прокладки так, чтобы обеспечивать минимальное давление

на линзу.

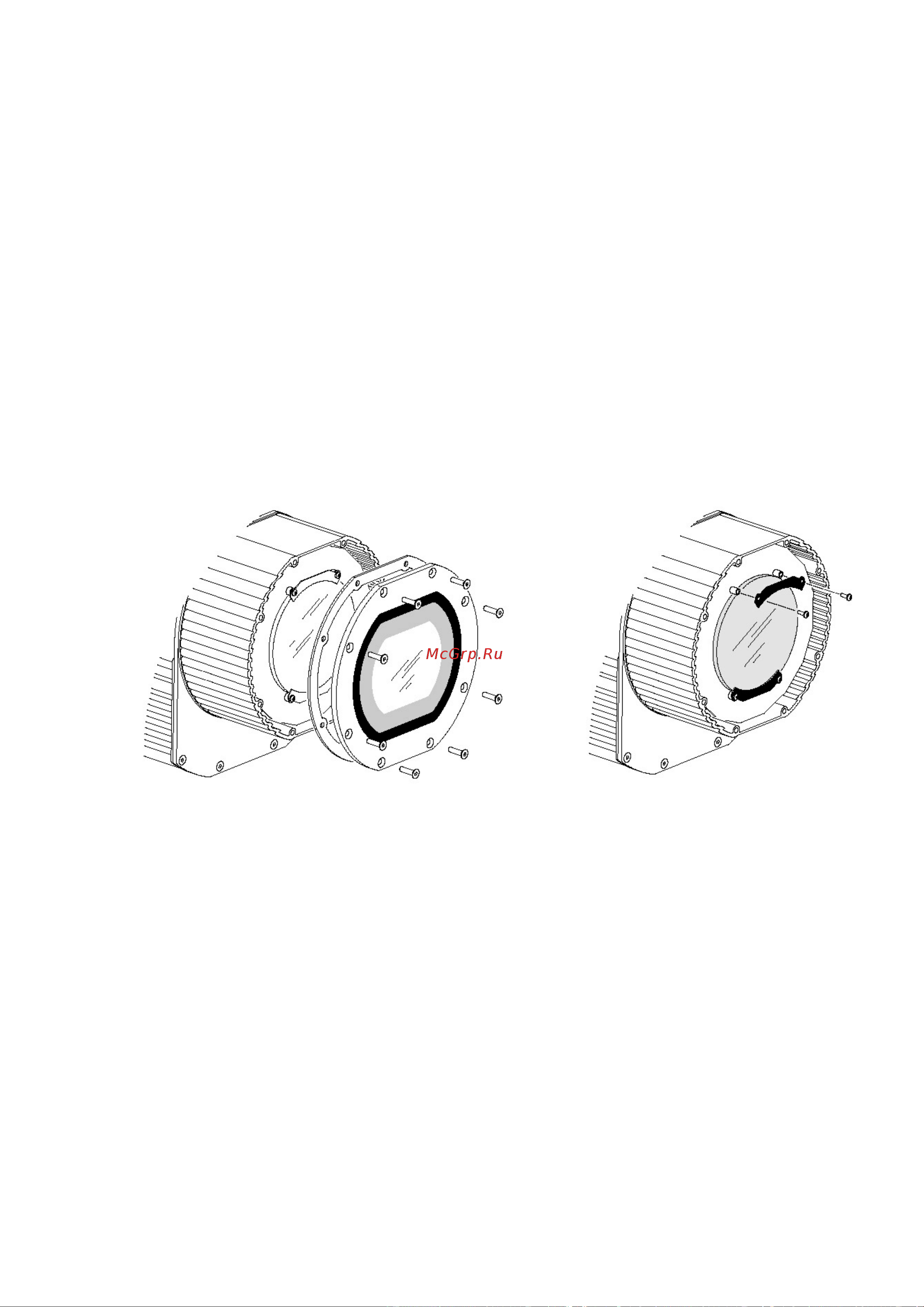

Замена линз

Для установки линзы потребуется 4 мм шестигранный ключ и отвёртку Pozidriv #2.

1. Снимите переднюю крышку и уплотнитель. Ослабьте винты нижней скобы, удерживающей линзу,

ослабив прижимное давление резиновых прокладок. Снимите верхнюю скобу. Извлеките линзу.

2. Установите новую линзу, прижав её к металлической пластине стороной с насечками внутрь или

наружу. Установите верхнюю прижимную скобу. Затяните четыре винта скоб, повернув их

несколько раз так, чтобы прокладки немного выступили из-под скоб.

3. Установите переднюю крышку на прежнее место:

a. Ввинтите все винты, не затягивая их плотно.

b. Начните постепенно затягивать винты, двигаясь по кругу, производя по нескольку оборотов

отвёрткой.

c. Выполните плотное затягивание винтов, продолжая двигаться по кругу. Помните, что если

вы затяните винты слишком сильно, фронтальное стекло может треснуть.
