Переходники

Переходники могут понадобиться для соединения Exterior 200 с контроллером или другим устройством,

использующим 5-контактные разъёмы. Кабели для переходников для использования внутри помещений вы

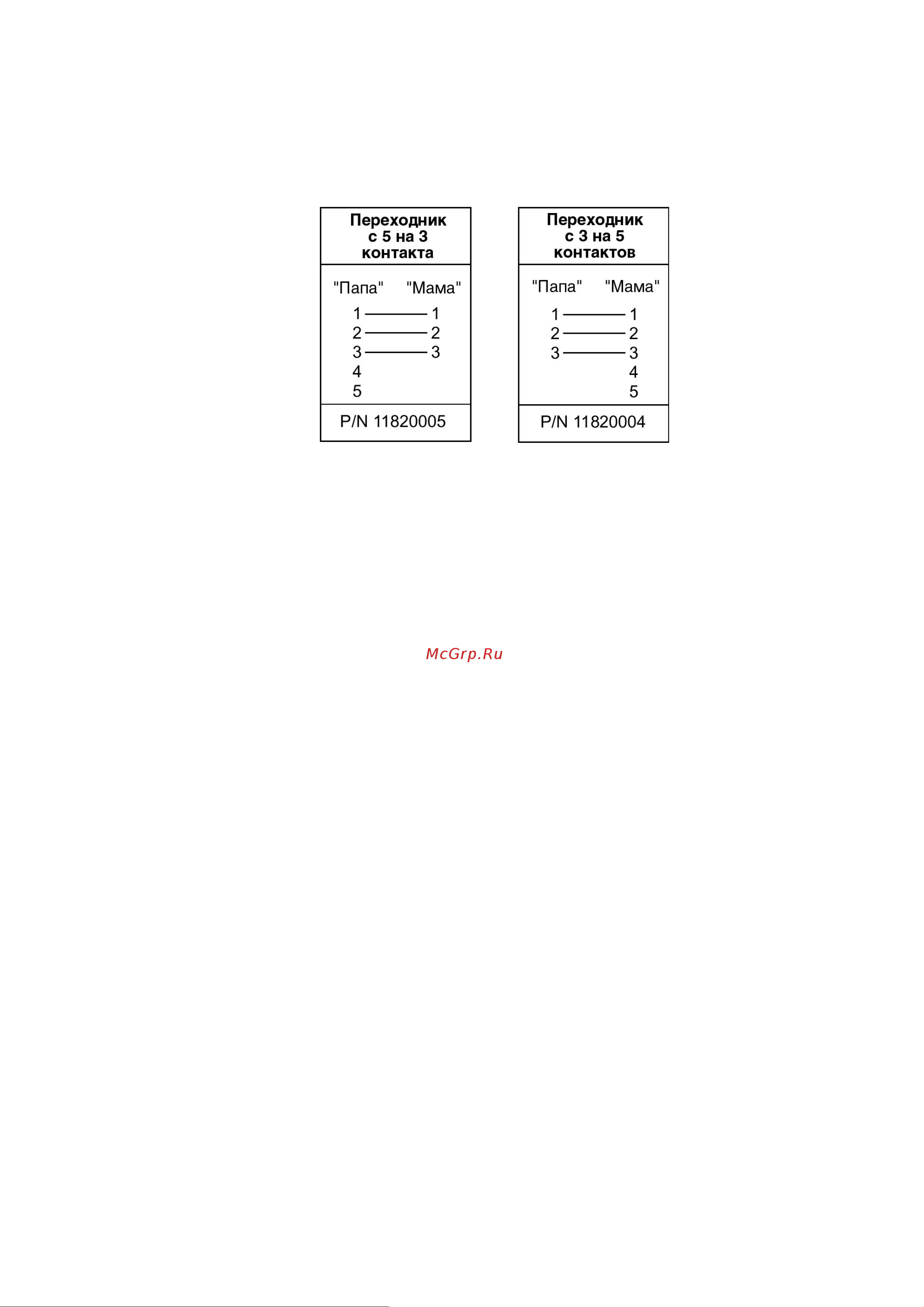

сможете приобрести у своего поставщика. Переходные кабели распаяны следующим образом:

Сплиттеры/Усилители

Для разветвления цепи данных и/или увеличения её протяжённости можно использовать устройство вроде

4-канального опто-изолированного сплиттера/усилителя Martin RS-485. При разветвлении цепи не

пользуйтесь Y-образными разъёмами.

Заглушки

Замыкание цепи передачи данных необходимо для бесперебойного сообщения между приборами. При

работе с временными инсталляциями этого можно добиться при помощи разъёма-заглушки «папа»,

установленного на выходном кабеле передачи данных последнего прибора каждой ветви. Разъём-заглушка,

это просто XLR-разъём со 120-омным резистором, впаянным между контактами 2 и 3.

При работе с постоянными инсталляциями цепь можно замкнуть путём установки 120-омного резистора

между положительным и отрицательным разъёмами данных, имеющимися на печатной плате внутри

последнего прибора в цепи.

Составление цепи передачи данных

Для того чтобы составить цепь передачи данных:

1. Подсоедините шнур данных к выходу данных контроллера. В этом случае может понадобиться

переходник с 5-контактного разъёма «папа» на 3-контактный разъём «мама». Протяните кабель

передачи данных от контроллера к первому прибору и соедините кабель с прибором.

2. Соедините выход ближайшего к контроллеру прибора с входом следующего прибора. Продолжите

подключение других приборов таким же образом. Так можно подключить до 32 устройств.

3. Замкните цепь, как это описывалось выше.
