3.Направьте прибор на ровную поверхность и удостоверьтесь, что он не получает никаких других

DMX-команд.

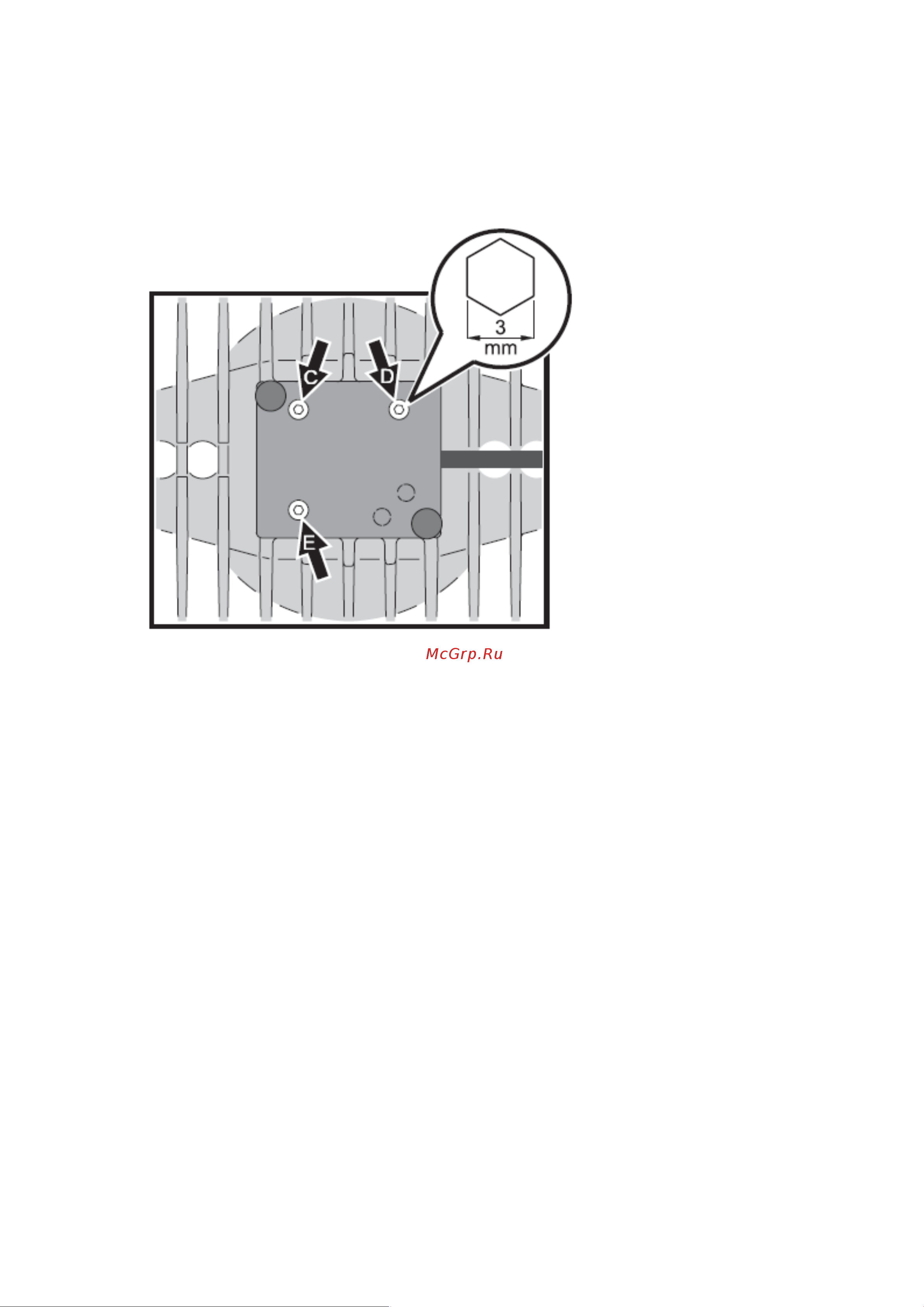

4.См.рис.3 Вращая трехмиллиметровые винты-шестигранники С, D и E вы сможете добиться

наиболее равномерного светового луча.

Рис.3 Винты-шестигранники, с

помощью которых осуществляется настройка светового луча

Канал передачи контрольных данных

Канал передачи контрольных данных необходим для того, чтобы управлять работой smartMAC

при помощи DMX или синхронизировать приборы, работающие автономно.

Внимание! Не подключайте более одного объекта к разъемам вывода и ввода данных прибора

(используйте только два разъема одновременно).

smartMAC имеет по два трехштырьковых и пятиштырьковых разъема XLR для ввода и вывода

контрольных данных. Расположение контактов на всех разъемах: pin 1 = shield, pin 2 = cold (-), и

pin 3 = hot (+).

Пины 4 и 5 пятиштырькового XLR коннектора нужны для усовершенствованных функций,

доступных в связке с DMX 512-A. Расположение контактов: pin 4 = data 2 cold (-) и pin 5 = data 2 hot

(+).

Разъемы соединены параллельно: оба входных разъема соединены с двумя выходными

разъемами. Чтобы не нанести урон прибору, никогда не используйте более одного входного и

более одного выходного разъема одновременно.
