GERDA 7 / 10 / 12,5 / 16

Устройствоиработакотла

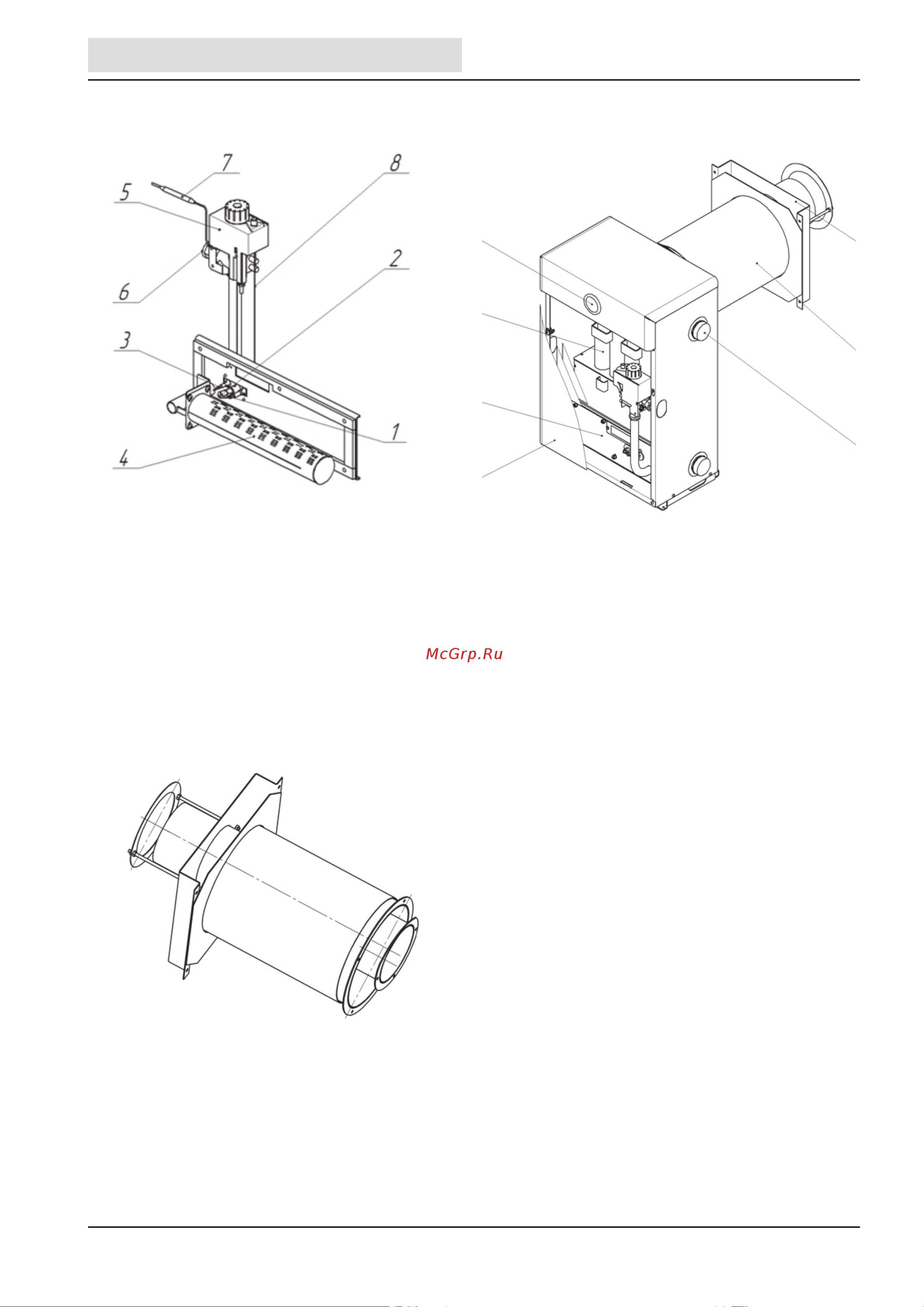

Рисунок3УстройствогазогорелочноесгазовымблокомEUROSIT630

1 – электрод пьезовоспламенителя,

2 – горелка запальная,

3 – термопара,

4 – основная горелка,

5 – газовый блок,

6 – штуцер подвода газа,

7 – термобаллон датчика температуры,

8– кабельпьезовоспламенителя.

1 – указатеь температуры,

2 – жаротрубный теплообменник,

3 – газогорелочное устройство,

4 – воздухозаборная труба,

5 –

штуцер G 1/2 подсоединения системы отопления

(с двух сторон),

6 – дверца,

7 – ограждение.

Рисунок 4 - внешний вид котла

Рисунок 5 - Воздухозаборная труба с каналом дымоудаления
