9
Указанияпомантажу
9 Указания по монтажу
Установка,монтаж,вводвэксплуатацию,гарантийноеисервисное
обслуживание котла должны выполняться организацией, имеющей
право на данный вид работ, по действующим правилам и нормам в
соответствии с проектом, утвержденным управлением газового хо-
зяйства с обязательным заполнением гарантийного талона (стр.30)
на установку котла и пуск газа.
Монтаж котла должна выполнять организация, имеющая право на
данныйвидработпоутверждённойпроектнойдокументациидля
данного помещения.
При установке котла необходимо соблюдать требования действую-
щих нормативных документов:
-СП41-108-2004«Поквартирноетеплоснабжениежилыхзда-
ний с тепло-генераторами на газовом топливе»;
-СП31-01-2003«Зданияжилыеимногоквартирные».
Впомещениикотельнойдолжнабытьтемпературанениже5°С.
Объемпомещениякотельнойдолженбытьбольшеилиравен8м³.
Схемаустановкикотлаприведенанарис.6.
Котёл устанавливается на пол, у стенснесгораемымпокрытием.
Между облицовкой котла и стенками из горючих материалов необ-
ходимо выдерживать размеры не менее указанных:
- от боковых стенок – 150 мм;
- спереди – 1 000 мм.
Наименование пара-
метра
GERDA-7
GERDA-10
GERDA-12,5
GERDA-16
Минимально допустимые расстояния от элементов фасада
здания до края патрубка трубы дымоудаления:
– под приточным венти-
ляционным отверстием;
2,5 м
– рядом с вентиляцион-
ным отверстием;
0,6 м 1,5 м
– над вентиляционным
отверстием, окном;
0,25 м 0,25 м
– под окном; 0,25 м Не допускается
– рядом с окном; 0,25 м 0,5 м
– над уровнем земли,
поверхностью для про-
хода;
0,5 м 2,2 м
– под частями здания,
выступающими более
0,4 м;
2,0 м 3,0 м
– под частями здания,
выступающими менее
0,4 м;
0,3 м 1,5 м
– под другим отводом; 2,5 м
– рядом с другим от-
водом.
1,5 м
(перед котлом должен быть проход шириной не менее 1,0 м.).
Минимально допустимые расстояния от элементов фасада здания
до края патрубка трубы воздухозабора и дымоудаления (4) (рис.4)
приведены в таблице 3;
Пол под котлом и стены сзади котла предохранить от нагрева про-
кладкой толщиной не менее 10 мм с укладкой поверх него сталь-
ного листа толщиной ≈2,0 мм, с размерами, обеспечивающими
выступание (стального листа) за габариты котла не менее, чем на
50,0 мм.
Котёлдолженустанавливатьсясовместносвходящейвкомплект
поставки воздухозаборной трубой.
Перед установкой котла демонтировать технологические и транс-
портные заглушки, удалить консервационную смазку со штуцеров
и муфт.
Монтажкотларекомендуетсявыполнятьпоутверждённойпроект-
ной документации в следующей последовательности:
– разметить место под установку котла согласно проекту;
– на пол и стену установить несгораемое покрытие согласно п. 7.4.
В наружной стене на высоте 500 мм для котлов модели GERDA-7,
GERDA-10 и на высоте 560 мм для котлов модели GERDA-12,5 и
GERDA-16 (см. рис.6) от несгораемого покрытия пола выполнить от-
верстие Ø 290 мм (не менее), при этом учесть, что для обеспечения
демонтажа устройства газогорелочного (рис.3) на расстоянии не
менее 0,5 м от котла не должно быть никаких строительных эле-
ментов или стационарно установленного оборудования;

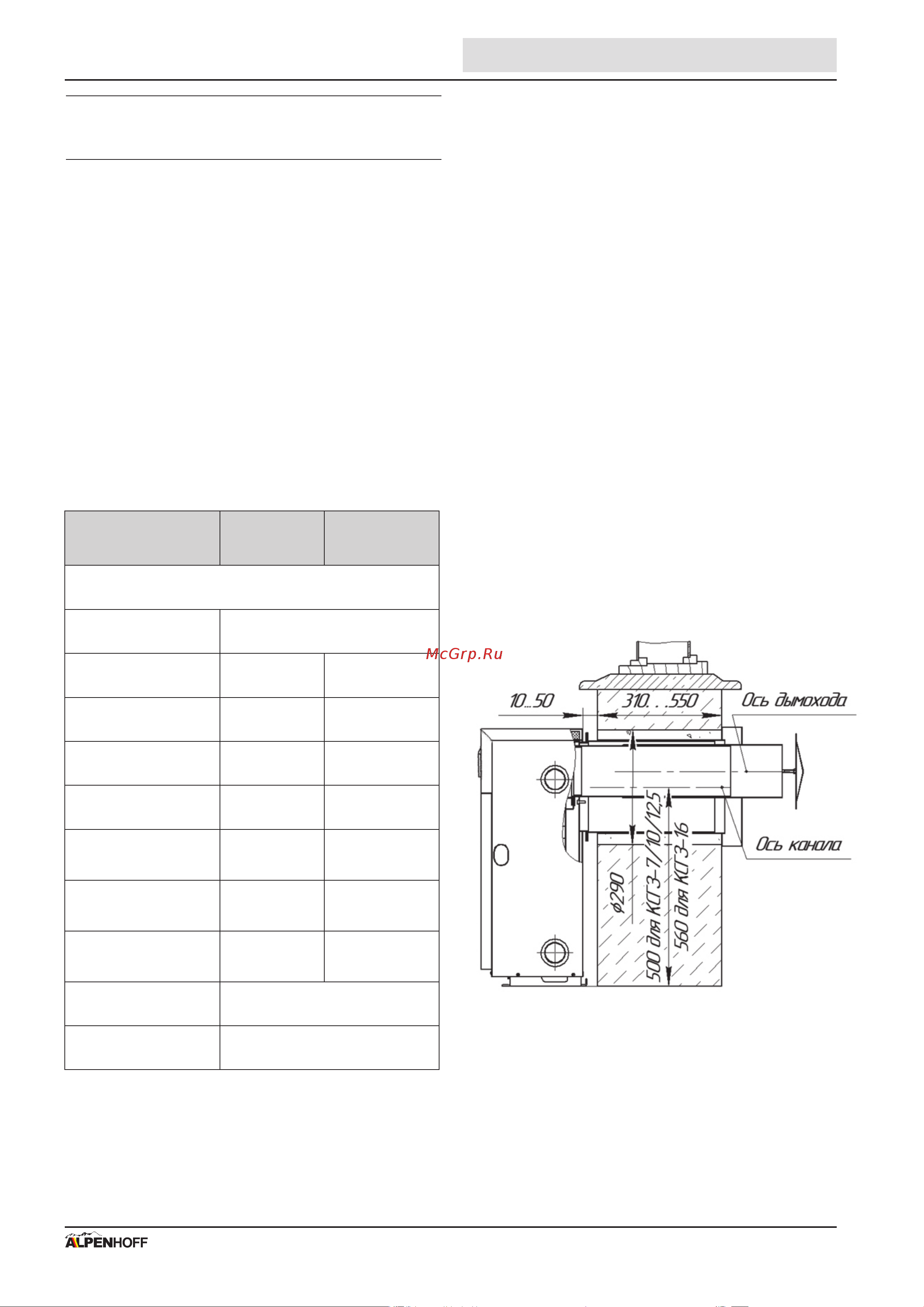

Рисунок6-Схемаустановкикотла
Установитькотёлизакрепитьнанемвоздухозаборнуютрубу
К фланцевым патрубкам котла на задней стенке теплообменника
(для дымоудаления и воздухозабора на поддержание горения газа)
герметично присоединить через жаростойкую прокладку из листо-
вого материала МКРКГ толщиной 9,0 мм и закрепить винтовым кре-
пежом воздухозаборный канал и канал дымоудаления ;
Заполнить щелевое пространство между воздухозаборной трубой
ипроёмомвограждающейконструкциирастворомилистроитель-
ной пеной. Видимую часть строительной пены в щели (или места
выхода пены наружу) заштукатурить раствором с целью исключе-
