Alpenhoff GERKULES 60S [16/19] Схемы дымоудаления

GERKULES 7,5 / 10 / 12,5 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 60

Системыдымоудаления

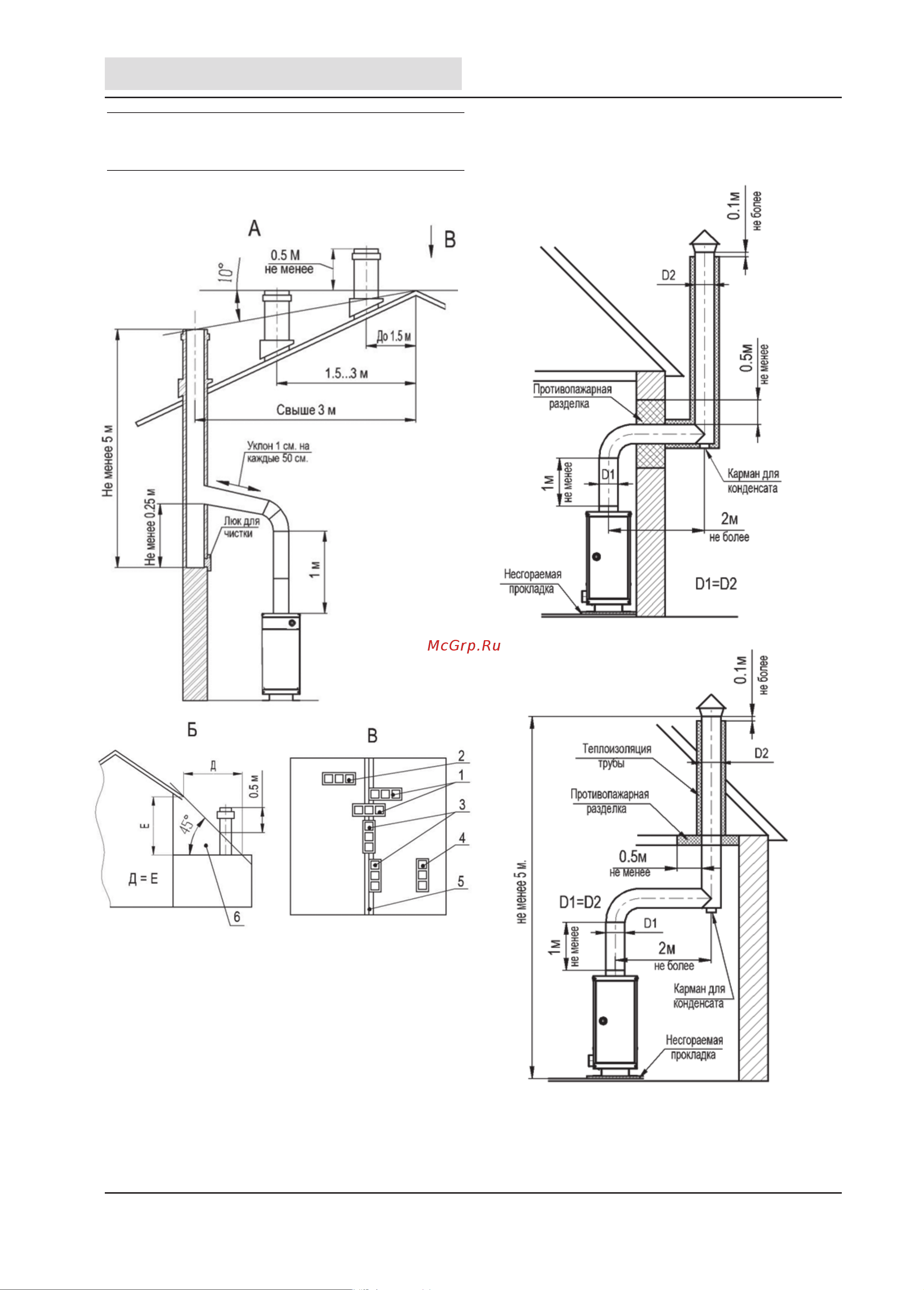

Рис. 13. Схема установки дымовой трубы с выводом через стену и

с выводом через потолочное перекрытие.

Необходимо применять трубы дымоудаления с теплоизоляцион-

ным слоем для исключения замерзания конденсата и образования

ледяных закупорок.

Рис. 12. Схема расположения дымовой трубы.

А – положение оголовка дымохода относительно конька крыши;

Б – расположение дымовой трубы для котла, установленного в при-

строенной котельной;

В – расположение многоканального дымохода относительно конь-

ка крыши:

1. Наилучшее

2. Допустимое

3. Нежелательное

4. Весьма нежелательное

5. Конёк крыши

6. Зона ветрового подпора

12 Схемы дымоудаления
