6
GERKULES 7,5 / 10 / 12,5 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 60
Устройствоиработакотла
Габаритные размеры моделей котлов и расположение присоедини-
тельных патрубков представлены на рис. 1.

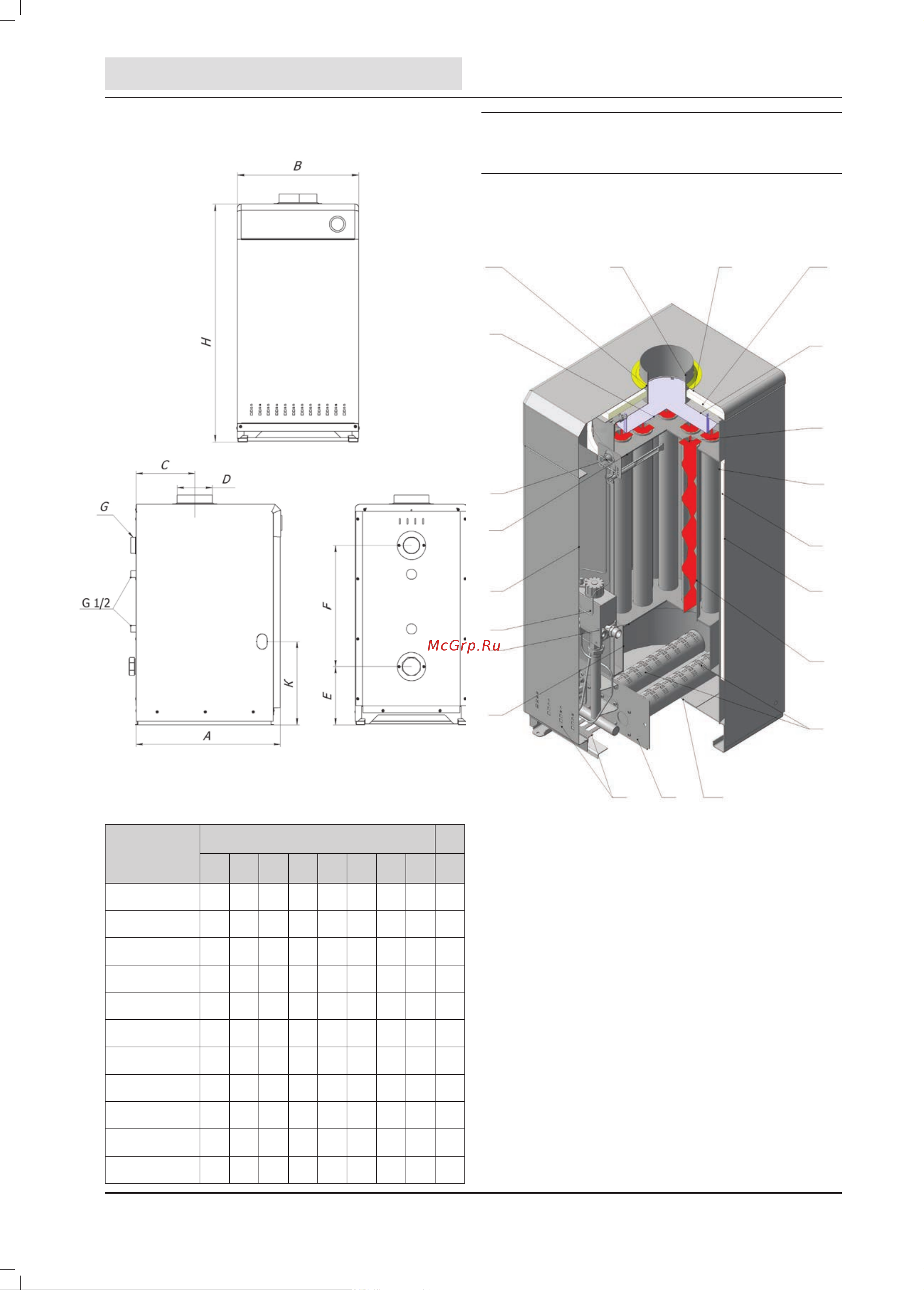

Рис. 1. Общий вид, габаритные и присоединительные размеры кот-
лов GERKULES 7,5/ 10/ 12,5/ 16/ 20/ 25/ 30/ 35/ 40 /50 60.
Модель котла
Размеры, мм
А В С D E F G H K
GERKULES-7,5 450 350 180 95 210 400 1½" 760 330
GERKULES-10 450 350 180 95 210 400 1½" 760 330
GERKULES-12,5 450 350 180 115 210 480 1½" 850 330
GERKULES-16 450 350 180 115 210 480 1½" 850 330
GERKULES-20 560 430 220 135 225 465 2" 850 320
GERKULES-25 560 430 220 135 225 465 2" 850 320
GERKULES-30 560 430 220 155 225 465 2" 850 320
GERKULES-35 630 500 260 155 250 520 2" 930 350
GERKULES-40 630 500 260 155 250 520 2" 930 350
GERKULES-50 710 580 260 215 145 620 2" 930 350
GERKULES-60 710 580 260 215 145 620 2" 930 350
7 Устройство и работа котла
Котел представляет собой сборную конструкцию, закрытую деко-
ративными тонколистовыми панелями с теплоизоляцией, внутри
которой располагаются:
21
20
1 2 3
4
5
6
7
8
9
10
121113
14
15
17
16
18
19
1. Дымоход
2. Верхняя крышка
3. Жаростойкая теплоизоляция
4. Дымоотводящаякамера
5. Турболизаторы
6. Цилиндрическая часть теплообменника
(толщина стали - 2 мм)
7. Теплоизоляция теплообменника
8. Боковая стенка котла
9. Жаровые трубы теплообменника
(толщина стали - 2 мм)
10. Горелочные трубы
11. Газогорелочное устройство
12. Днищекотла
13. Отверстия притока вторичного воздуха
14. Топочная камера
15. Верхняя часть топочной ка-меры
(толщина стали - 3 мм),
16. Газовый клапан SIT (Италия)
