9
Applications
Le microphone Dualdyne KSM8 est conçu pour reproduire la voix de façon exceptionnelle tout en
étant suffisamment robuste pour affronter les rigueurs de la sonorisation en direct, mais il peut aussi
être utilisé pour capter d’autres sources. Pour plus de détails sur l’utilisation et les applications du
microphone ou pour une description plus complète de la technologie sur laquelle il repose, visiter
www.shure.com pour des publications de formation sur ces sujets et d’autres :
• Techniques de prise de son pour la sonorisation en direct
• Techniques de prise de son pour l’enregistrement
• Effet de proximité
Capsule Dualdyne™ de Shure
La capsule Dualdyne™ du KSM8 utilise un système de flux d’air à entrée latérale inversée. Le son
entre dans le microphone par les orifices d’entrée latéraux et traverse le second diaphragme arrière,
avant d’atteindre le diaphragme avant. Ce second diaphragme situé dans le réseau de résistances
empêche partiellement les basses fréquences d’entrer dans la capsule, générant une réponse
naturelle en basse fréquence, avec un effet de proximité contrôlé, sans aucune perte de clarté.
Aimant
Canaux du son
Orifice d’entrée latéral du son
Diaphragme avant
Cavité1
Diaphragme arrière
Cavité2

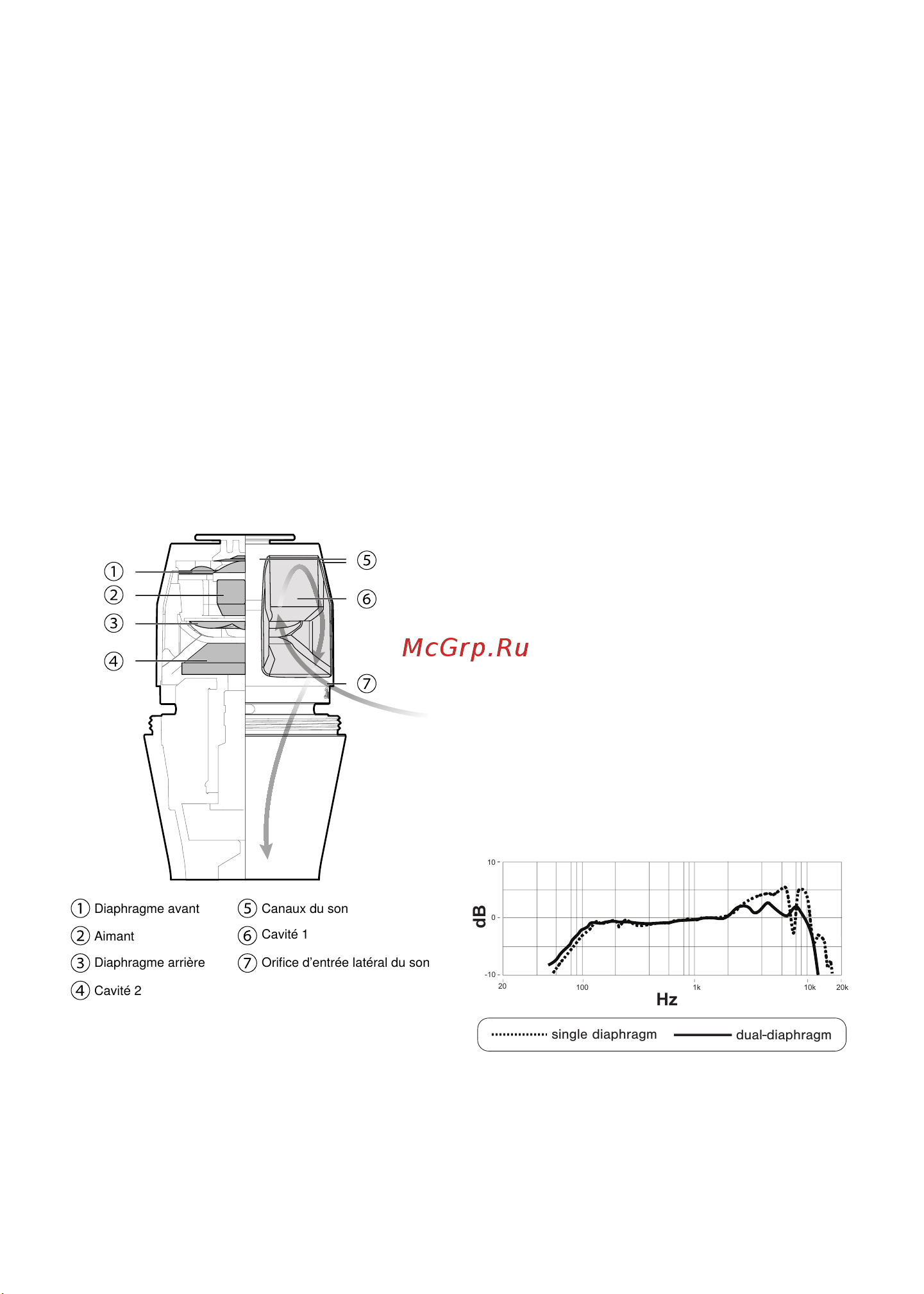

Vue latérale de la capsule Dualdyne
Effet de proximité réduit
Avec les microphones traditionnels, plus
l’utilisateur se rapproche du microphone, plus
les basses augmentent. Une forte bosse de
présence centrée autour de 4 à 5 kHz est
utilisée pour contrer l’augmentation des basses.
Le microphone à double diaphragme réduit
considérablement l’effet de proximité,
permettant de maintenir une réponse en basse
fréquence stable sur toute distance. Cela fournit
une réponse plus naturelle sur toute la gamme
vocale, rendant toute bosse de présence
prononcée superflue.
dual-diaphragm
single diaphragm
10
0
-10
dB
Hz
20
100 1k 10k 20k
Réponse en fréquence des microphones à
diaphragme simple et à double diaphragme
Avantages de la capsule
Dualdyne™
La conception unique de la capsule Dualdyne™
de Shure présente plusieurs avantages par
rapport aux microphones électrodynamiques à
diaphragme simple traditionnels :
