15
Verwendungsmöglichkeiten
Das KSM8 Dualdyne ist als hochwertiges Gesangsmikrofon konzipiert, das den Belastungen professioneller
Live-Beschallung widersteht, jedoch auch zur Erfassung anderer Klangquellen verwendet werden kann. Weitere
Informationen über den Gebrauch und die Anwendungsmöglichkeiten des Mikrofons sowie ein umfassenderer
Blick auf die dem Mikrofon zugrunde liegende Technologie sind in den auf der Shure-Website zugänglichen
Schulungsmaterialien zu den folgenden und weiteren Themen zu finden:
• Mikrofonierung für Live-Beschallung
• Mikrofonierung für Aufnahmen
• Nahbesprechungseffekt

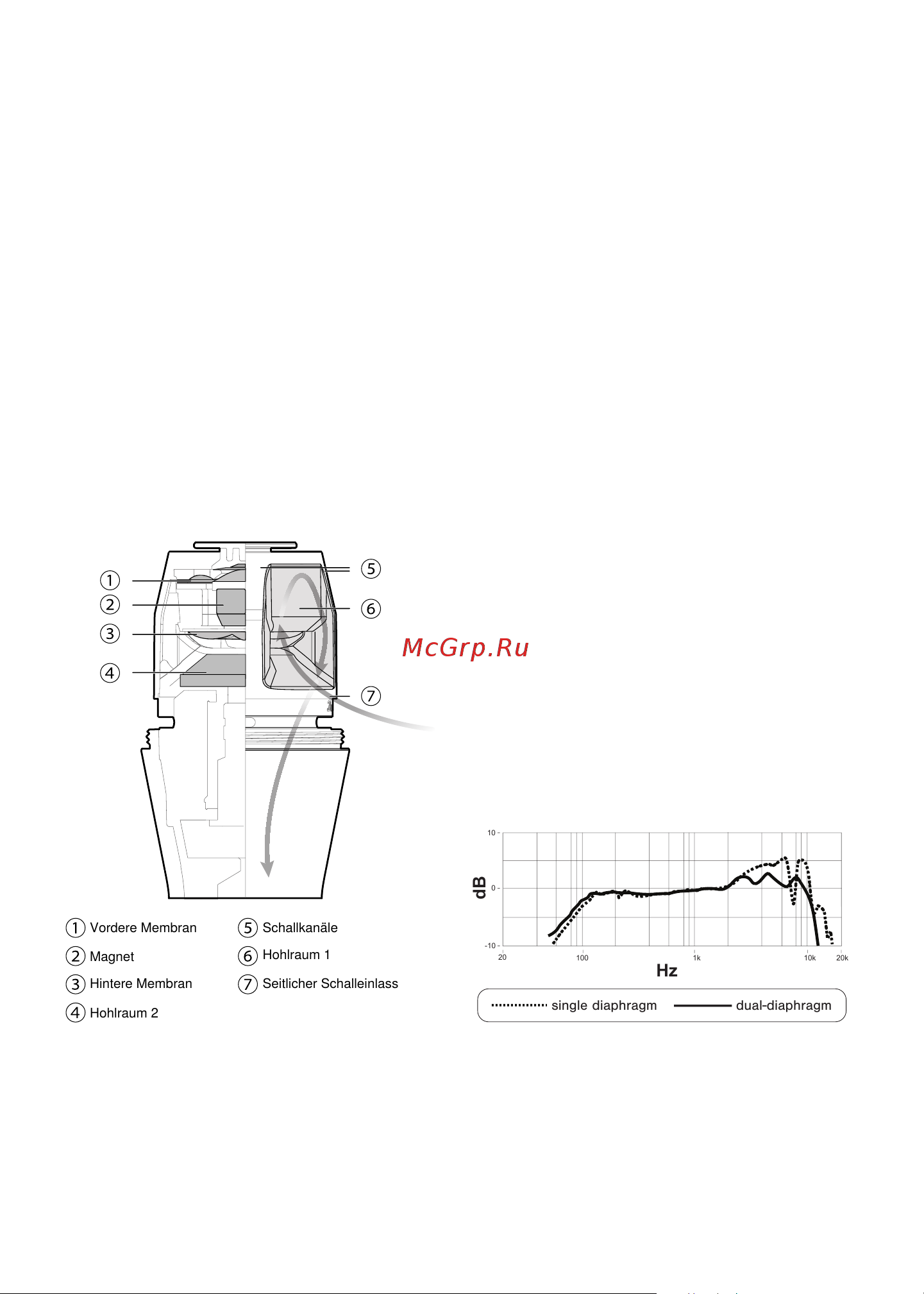

Die Shure Dualdyne™-Kapsel
Die KSM8 Dualdyne™-Kapsel weist ein Luftströmungssystem mit umgekehrter seitlicher Zufuhr auf. Der Schall
gelangt über die seitlichen Einlässe in das Mikrofon und passiert die hintere zweite Membran, bevor er auf die
vordere Membran trifft. Durch Verwendung einer zweiten Membran im Widerstandsnetzwerk wird teilweise
verhindert, dass niedrige Frequenzen in die Kapsel gelangen, was zu einem natürlichen Frequenzverlauf im unteren
Bereich mit geregeltem Nahbesprechungseffekt führt und eine Abnahme der Klarheit verhindert.
Magnet
Schallkanäle
Seitlicher Schalleinlass
Vordere Membran
Hohlraum 1
Hintere Membran
Hohlraum 2
Seitenansicht der Dualdyne-Kapsel
Reduzierter Nahbesprechungseffekt
Bei herkömmlichen Mikrofonen verstärkt sich der
Frequenzverlauf im Bassbereich, wenn sich die
Ausführenden zum Mikrofon hin bewegen. Eine starke
Präsenzspitze, die um 4 bis 5 kHz zentriert ist, wirkt
dem verstärkten Bass entgegen.
Das Doppelmembran-Mikrofon reduziert
den Nahbesprechungseffekt erheblich und
der Frequenzverlauf im Bassbereich bleibt
abstandsunabhängig gleichförmig. Hierdurch wird
ein natürlicherer Frequenzverlauf im gesamten
Stimmbereich geboten, wodurch sich eine starke
Präsenzspitze erübrigt.
dual-diaphragm
single diaphragm
10
0
-10
dB
Hz
20
100 1k 10k 20k
Vergleich der Frequenzgänge mit Einzel- und
Doppelmembran
Dualdyne™-Vorzüge
Die einzigartige Konstruktion der Shure Dualdyne™-
Kapsel bietet mehrere Vorzüge gegenüber
herkömmlichen elektrodynamischen Mikrofonen mit
Einzelmembran:
