www.kippribor.ru
19

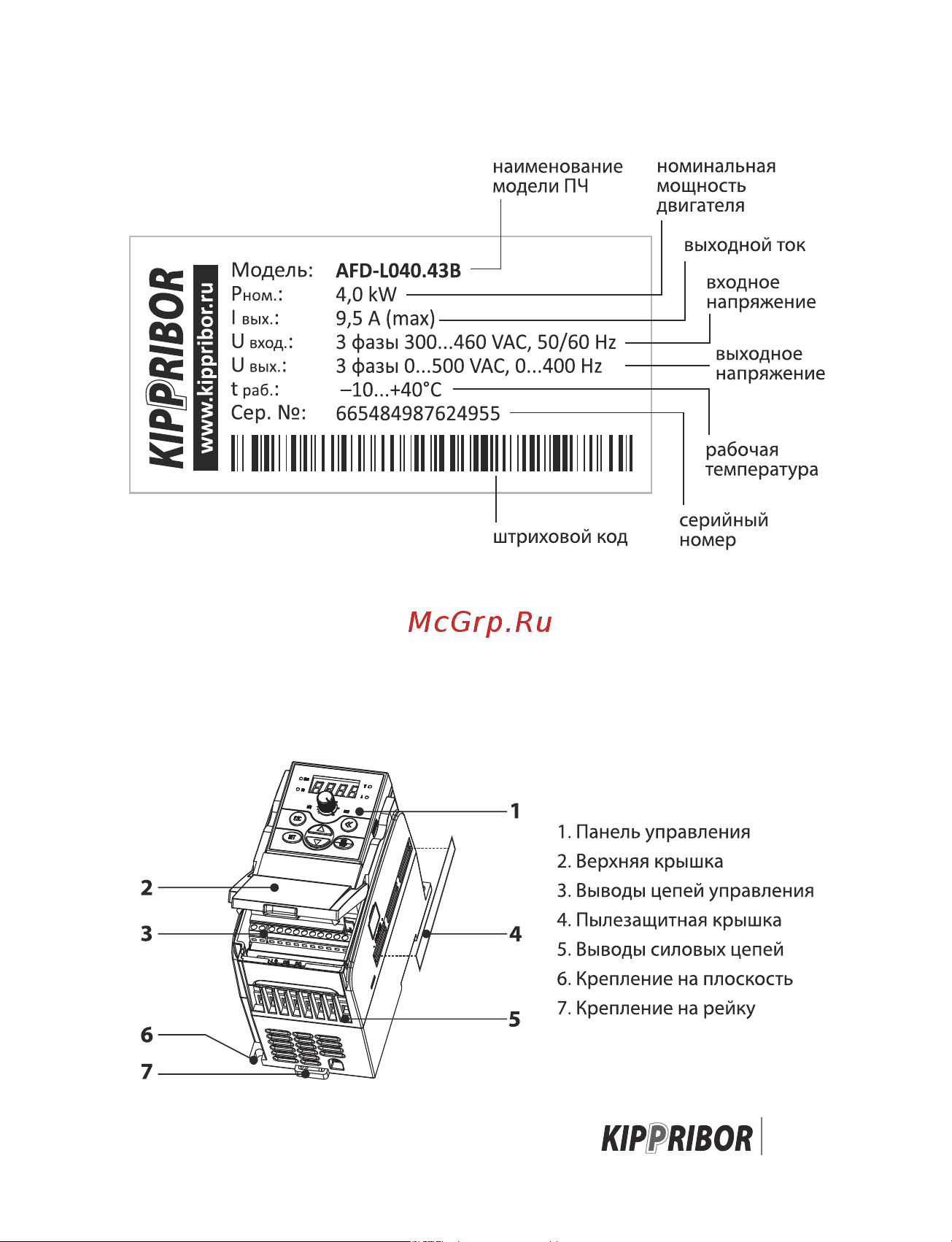

2�3 Данные с заводской таблички�
2�4 Внешний вид и описание компонентов
Преобразователи частоты KIPPRIBOR AFD-L, в зависимости от мощности и
напряжения питания могут иметь пять различных габаритов корпуса. Элемен-
ты индикации и управления одинаковы у всех ПЧ. Отличия между корпусами
различных габаритов заключаются лишь во внешнем виде, расположении и
компоновке клемм, а также способе крепления преобразователя частоты.
Рисунок 1 – корпус преобразователя частоты первого габарита
