NYB

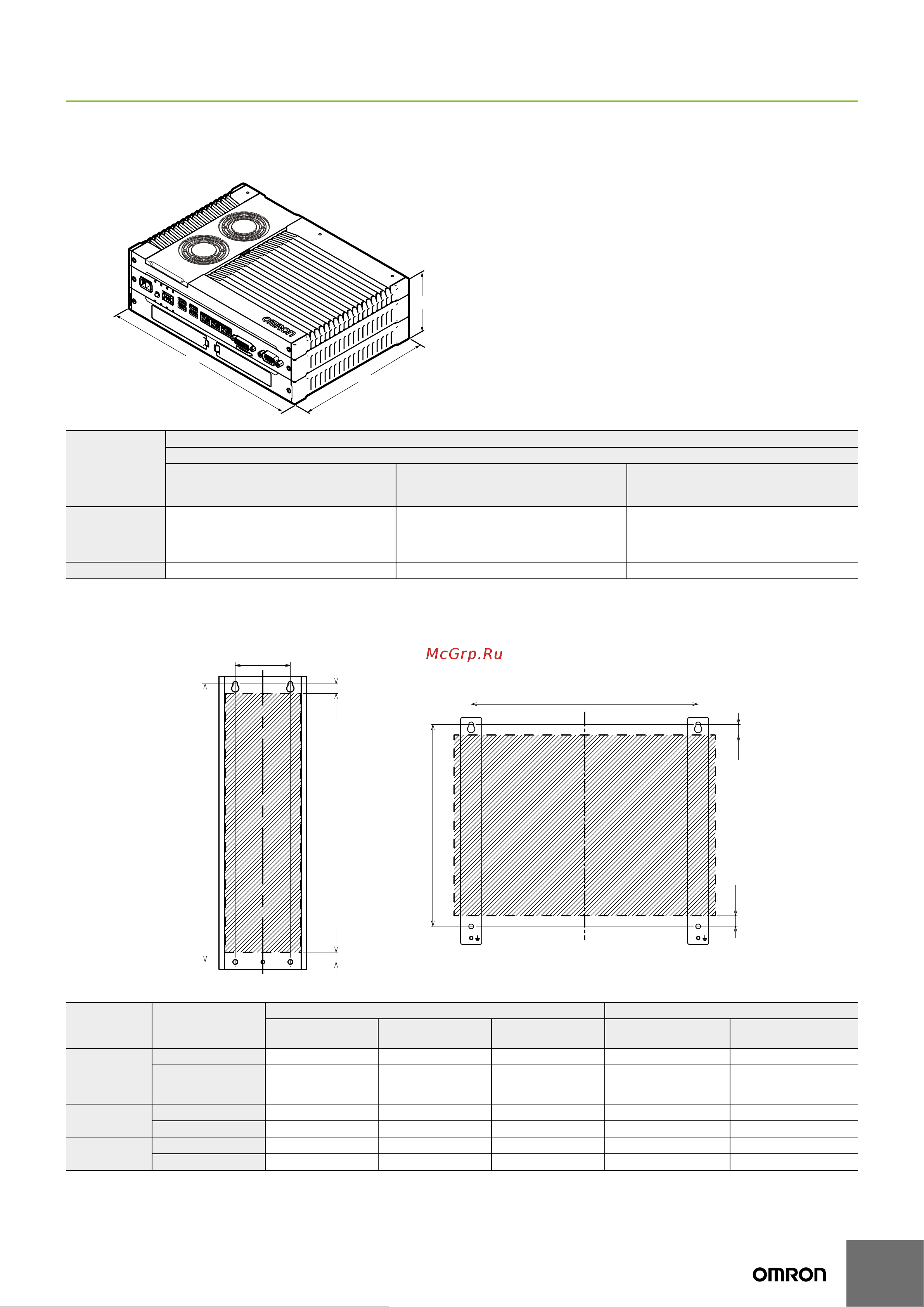

Габаритные размеры
NYB1E-□□□□□ ΝΥΒ35-□□□□□
NYB17-□□□□□ NYB2C-□□□□□
ΝΥΒ25-□□□□□
NYB1C-□□□□□
Y
Z
X
X
Y
A
A
Y
X
A
A
Параметр
Характеристики
Корпус
NYB17-□□□□□
NYB25-□□□□□
NYB1C-□□□□□
NYB35-□1□□□
NYB2C-□1□□□
NYB35-□0□□□
NYB2C-□0□□□
Габаритные
размеры
Ширина X = 282 мм
Глубина Y = 195 мм
Y = 200 мм, с учетом разъемов DVI.
Высота
Z = 88.75 мм
Ширина X = 282 мм
Глубина Y = 195 мм
Y = 200 мм, с учетом разъемов DVI.
Высота
Z = 73 мм
Ширина X = 282 мм
Глубина Y = 195 мм
Y = 200 мм, с учетом разъемов DVI.
Высота
Z = 41 мм
Вес 3.8 кг 3.0 кг 2.1 кг
Характеристики кронштейна
Металлические монтажные кронштейны для крепления встраиваемого промышленного ПК , также являются проводниками для функционального заземления.
Для крепления кронштейнов используйте металлические винты диаметром 4 или 5 мм.
Расположение установочных отверстий для разных вариантов ориентации:
Y
Z
X
X
Y
A
A
Y
X
A
A
(Единицы измерения: мм)
Модель Тип кронштейна
Габариты отверстий Размеры кронштейна
Расстояние между
отверстиями X
Расстояние между
отверстиями Y
Расстояние между
отверстиями A
Ширина кронштейна Высота кронштейна
NYB1E
NYB25
NYB17
NYB1C
«Книжный» монтаж 60 мм 303 мм 11 мм 96 мм 319 мм
Настенный монтаж 245 мм 218 мм 12 мм 23 мм 245 мм
NYB35-□1□□□
NYB2C-□1□□□
«Книжный» монтаж 50 мм 303 мм 11 мм 80 мм 319 мм
Настенный монтаж 245 мм 218 мм 12 мм 23 мм 245 мм
NYB35-□0□□□
NYB2C-□0□□□
«Книжный» монтаж Не доступно 298 мм 11 мм 47 мм 319 мм
Настенный монтаж 245 мм 218 мм 12 мм 23 мм 245 мм
