Shure MX150 [6/22] Caractéristiques

Shure MX150 [6/22] Caractéristiques
Cardioïde

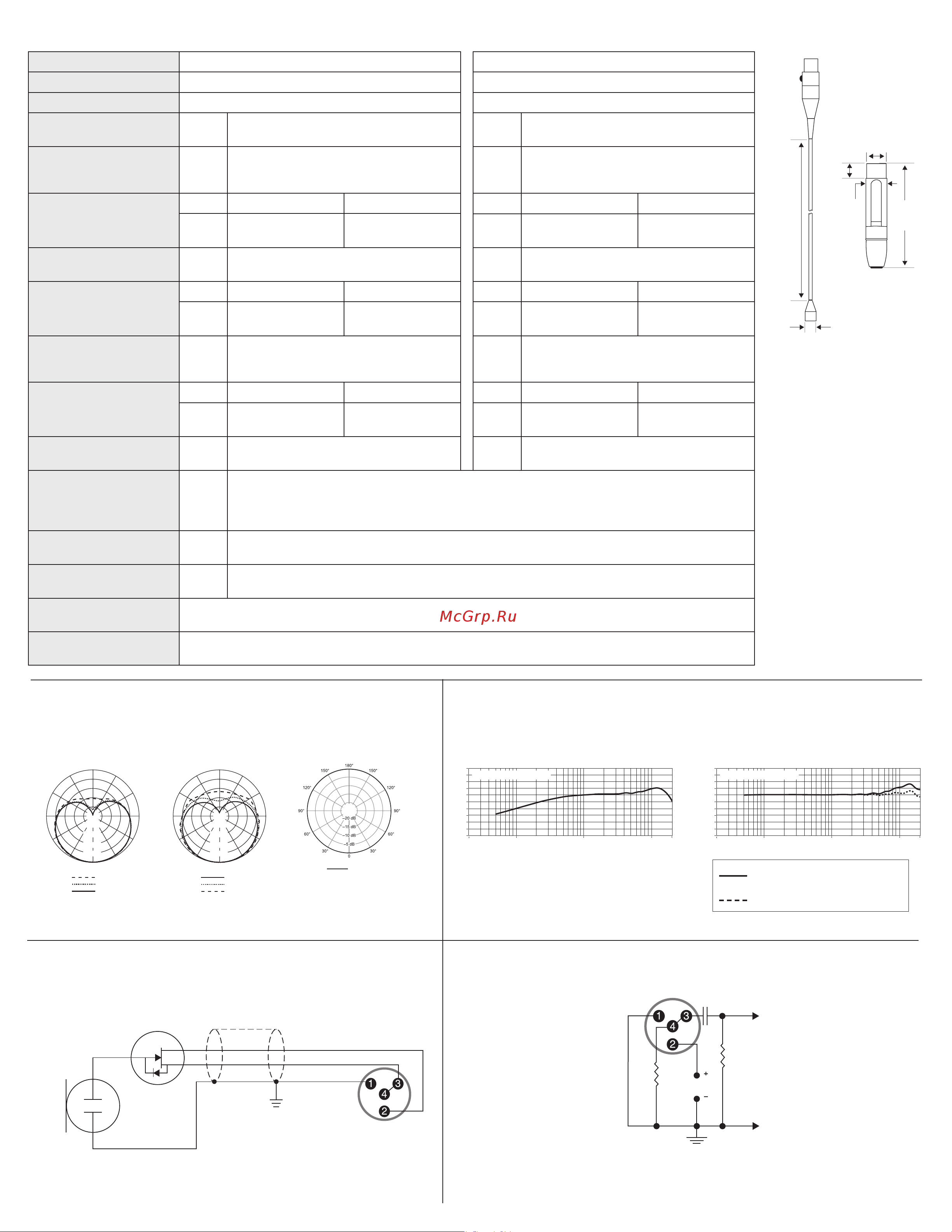

Caractéristiques
Courbes de directivité typiques
Cardioïde
Omnidirectionnel
Capuchon d’égalisation à
amplification de présence
Capuchon d’égalisation normal
Convertisseur
d’impédance
Capsule
Blindage
Rouge
Noir
+5 V c.c.
Audio
Connecteur
Courbe de directivité Cardioïde
Type de transducteur Condensateur à électret
Réponse en fréquence 20 à 20,000 Hz
Impédance de sortie TQG : N/A
XLR : 165,5 Ω
Sensibilité
tension en circuit ouvert, à 1
kHz, typique
TQG : -51,0 dBV/Pa
[1]
(3,0 mV)
XLR : -39,0 dBV/Pa
[1]
(11,0 mV)
SPL maximum
1 kHz avec DHT de 1 %
[2]
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 147,5 dB SPL 147,5 dB SPL
XLR : 134,5 dB SPL 129,5 dB SPL
Rapport signal/bruit
[3]
TQG : 57,5 dB
XLR : 57,0 dB
Plage dynamique
à 1 kHz
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 111,0 dB SPL 111,0 dB SPL
XLR : 97,5 dB SPL 92,5 dB SPL
Bruit propre
équivalent SPL, pondéré en
A, typique
TQG : 36,5 dB
XLR : 37,0 dB
Niveau d'écrêtage
à 1 kHz, DHT de 1 %
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 2,0 dBV 1,5 dBV
XLR : 1,0 dBV -4,5 dBV
Rejet en mode commun
20 à 20,000 Hz
TQG : N/A
XLR : ≥60 dB
MX150/C MX150/O
Réponse en fréquence
Omnidirectionnel
Condensateur à électret
20 à 20,000 Hz
TQG : N/A
XLR : 165,0 Ω
TQG : -46,5 dBV/Pa
[1]
(4,5 mV)
XLR : -34,5 dBV/Pa
[1]
(19,0 mV)
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 143,0 dB SPL 143,0 dB SPL
XLR : 130,0 dB SPL 125,0 dB SPL
TQG : 60,0 dB
XLR : 59,5 dB
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 109,0 dB SPL 109,0 dB SPL
XLR : 95,5 dB SPL 90,5 dB SPL
TQG : 34,0 dB
XLR : 34,5 dB
Charge de 2500 Ω : Charge de 1000 Ω :
TQG : 2,0 dBV 1,5 dBV
XLR : 1,0 dBV -4,5 dBV
TQG : N/A
XLR : ≥60 dB
Polarité TQG : Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 3 par rap-
port à la broche 1
XLR : Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rap-
port à la broche 3.
Alimentation TQG : 5 V c.c. (0.04–0.18 mA)
XLR : 11–52 V c.c.
[4]
alimentation fantôme (IEC-61938), <2,2 mA
Poids TQG : 21 g (0,7 oz.)
XLR : 121 g (4,3 oz.)
Plage de températures de
fonctionnement
-18°C (0°F) à 57°C (135°F)
Plage de températures de
stockage
-29°C (-20°F) à 74°C (165°F)
[1]
1 Pa=94 dB SPL
[2]
La DHT du préamplificateur
du microphone appliquée au
niveau du signal d’entrée est
équivalente au niveau de sortie
de la capsule pour la valeur SPL
spécifiée.
[3]
Le rapport signal/bruit est
la différence entre le niveau
SPL de 94 dB et le niveau SPL
équivalent du bruit propre pon-
déré A.
[4]
Toutes les caractéristiques
techniques ont été mesurées
avec une source d'alimentation
fantôme de 48 V c.c. Le micro-
phone fonctionne à des tensions
plus basses mais au prix d'une
plage dynamique et d'une sensi-
bilité légèrement réduites.
Omnidirectionnel
CIRCUIT D'ESSAI
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k
20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
Schéma de câblage
