10

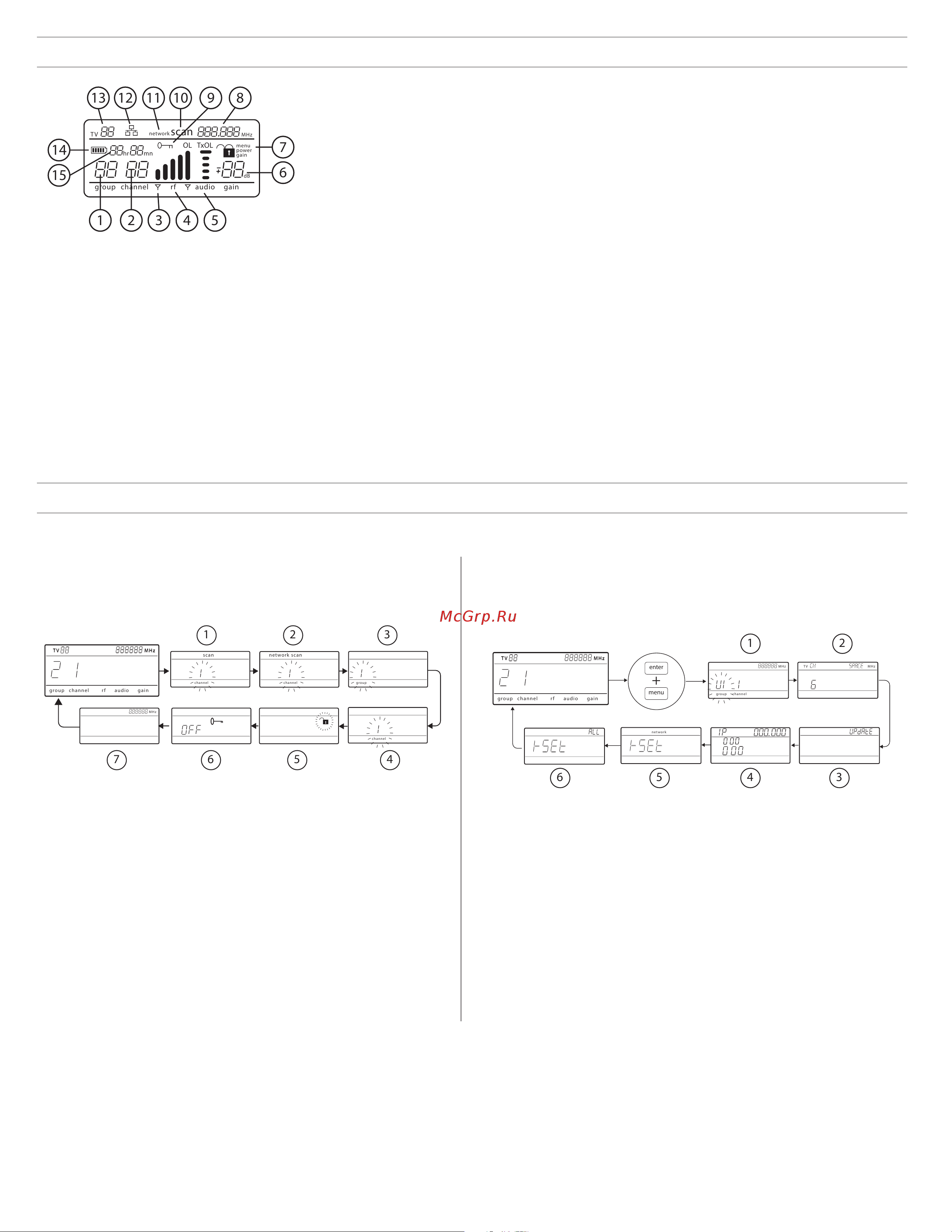

Дисплей приемника
group channel rf audio gain
scan
network
menu
power
gain
dB
TV
OL TxOL
MHz
hr mn
1 2 3 4 5
6
7
8910111213
14
15
① Группа
Показывает настройку группы.
② Канал
Показывает настройку канала.
③ Индикатор активной антенны
Загорается, отмечая активную антенну.
④ Измеритель РЧ сигнала
Число столбцов соответствует уровню РЧ сигнала.OL
— перегрузка.
⑤ Аудиометр
Число столбцов соответствует уровню
звукового сигнала.
- OL — светится, когда действует
ограничитель звука приемника,
предотвращая клипирование
-
TxOL — светится, когда вход
передатчика перегружен. Уменьшите
уровень сигнала от микрофона или
инструмента, чтобы не допустить
клипирования.
⑥ Уровень усиления
Показывает настройку усиления
приемника с шагом 1 дБ.
⑦ Состояние блокирования
приемника
Значок блокирования и имя
блокированной функции:
- menu
- power
- gain
⑧ Настройка частоты
Выбранная частота (МГц).
⑨ Состояние шифрования
Светится, когда действует
шифрование.
⑩ Сканирование
Выводится, когда действует функция
scan.
⑪ Сетевое сканирование
Выводится, когда в системе с
несколькими приемниками действует
функция network scan.
⑫ Индикатор сетевого соединения
Светится, когда в сети обнаружены
дополнительные компоненты Shure.
⑬ ТВ канал
Показывает номер ТВ канала,
содержащего выбранную частоту.
⑭ Значок батарейки передатчика
Показывает оставшийся ресурс
батарейки.
⑮ Время работы батарейки SB900
Когда передатчик питается от
аккумуляторной батарейки Shure
SB900, индикатор показывает
оставшееся время работы в
часах:минутах.
Перемещение по меню приемника
У приемника есть главное меню для настройки и конфигурирования и расширенное меню для доступа к дополнительным функциям приемника.
Главное меню
Для входа в меню мониторинга нажмите кнопку menu. Каждое
дополнительное нажатие кнопки menu выводит следующий экран меню
в таком порядке:
MH z
T V MHz
group ch annel
T V MHz
audior f gain
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
gr ou p
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
ch anne l
scan
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
channel
netwo rk scan
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
channel
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
1 2 3
4567
① Сканирование
Приемник автоматически
выполняет сканирование в
поисках наилучшей доступной
частоты
② Сетевое сканирование
Сканирование для поиска
частот настройки приемников,
объединенных в сеть
и работающих в одном
диапазоне
③ Группа
Редактирование настройки
группы приемника
④ Канал
Редактирование настройки
канала приемника
⑤ Блокирование
Выбор варианта блокирования
управления
⑥ Кодирование
Используйте кнопки-стрелки,
чтобы разрешить (on) или
блокировать (off) кодирование
⑦ Частота
Используйте кнопки-стрелки для
редактирования частоты
Расширенное меню
Чтобы войти в расширенное меню, находясь на начальном экране,
нажмите и удерживайте menu нажимая и удерживая кнопку enter. Каждое
дополнительное нажатие кнопки menu выводит следующий экран меню в
таком порядке:
T V MHz
group chan nel
T V MHz
audiorf gain
MH z
gr o up ch ann el
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
ne t wor k
menu
enter
+
T V MH z
1 2
3456
① Специализированные
группы
Используйте для
добавления каналов и
частот специализированным
группам
② Разнесение ТВ каналов
Выбор региональной
ширины полосы для показа
ТВ каналов
③ Обновление
микропрограммы
Используйте
для обновления
микропрограммы
передатчика
④ IP-настройки
Используйте для выбора и правки
IP-настроек и масок подсети
⑤ Сброс сетевых настроек
Возвращает стандартные настройки
сети и IP-адреса
⑥ Сброс на заводские настройки
Восстанавливает заводские
настройки
Детали применения и настройки
см. пункт руководства, в котором
рассматривается соответствующая
расширенная функция.
Советы по правке параметров меню
• Для увеличения, уменьшения или изменения параметра пользуйтесь кнопками-стрелками
• Когда разрешено редактирование, настройка меню мигает.
• Чтобы сохранить изменение меню, нажмите enter
• Для выхода из меню без сохранения изменений нажмите menu
• Чтобы войти в расширенное меню, находясь на начальном экране, нажмите и удерживайте menu, нажимая и удерживая при этом кнопку enter
• Чтобы вернуться на начальный экран из любого меню без сохранения изменений, нажмите и удерживайте кнопку menu.
