Artu S23 (АОГВ-23,2) [11/32] Рисунок 3 примерная схема системы отопления с использованием аппарата на горячее водоснабжение
![Artu S23 (АОГВ-23,2) [11/32] Рисунок 3 примерная схема системы отопления с использованием аппарата на горячее водоснабжение](/views2/1872795/page11/bgb.png)
11
Арту23-35-s29 В.1.00
1. Сигнальная труба;
2. Главный стояк;
3. Расширительный бак;
4. Аппарат;
5. Радиатор;
6. Трубопровод обратной воды;
7. Сливная магистраль;
8. Подпиточный водопровод;
9. Трубопровод горячей воды;
10. Кран.

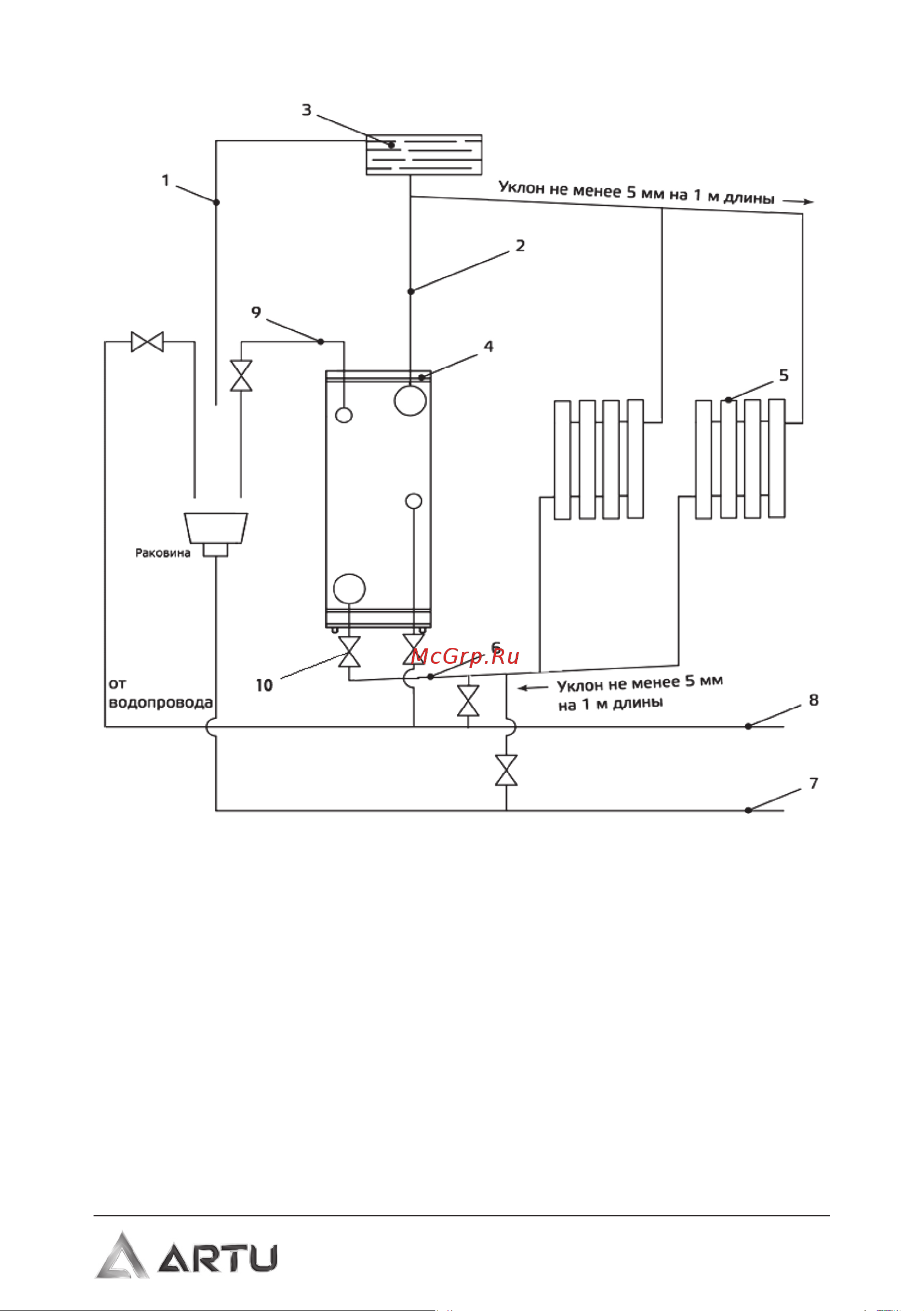

Рисунок 3. Примерная схема системы отопления
с использованием аппарата на горячее водоснабжение
