Арту23-35-s29 В.1.00

2.5.5 Для аппаратов АОГВК обеспечение горячей водой для бытовых нужд осу-

ществляется змеевиком, через который проходит холодная сетевая вода,

нагреваемая посредством горячей воды системы отопления. Терморегуля

тор должен быть настроен на максимальную температуру (повернуть руч-

ку-указатель против часовой стрелки на отметку «7»).

Регулировка необходимой температуры воды для бытовых нужд достигается

ее расходом, или регулировкой смесителя.

При работе аппарата на отопление и горячее водоснабжение вода на хозяй

ственные нужды может подаваться кратковременно (до 30 минут) или дол-

госрочно (но не более 2-х часов во избежание нарушения температурного

режима системы отопления).

При кратковременном расходе горячей воды, протекающая через змеевик

вода нагревается без нарушения работы отопительной системы (кран трубо

провода обратной воды позиция 10 рисунок 3 не перекрывать в отопитель-

ный сезон).

В летнее время и при долгосрочном режиме необходимо:

- отключить систему отопления, перекрыв трубопровод обратной воды по

зиция 10 рисунок 3;

- перенастроить терморегулятор на максимальную температуру

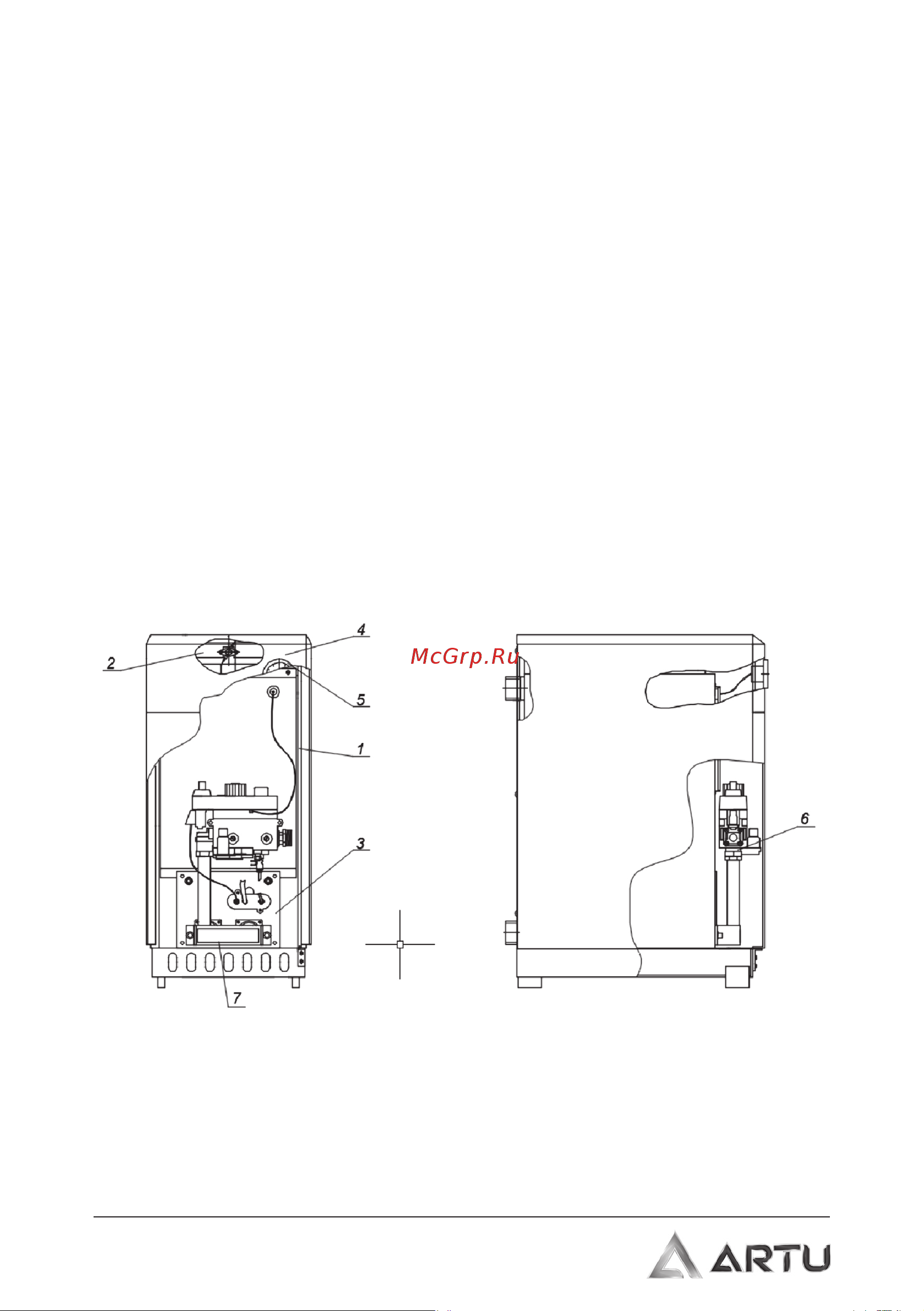

1. Теплообменник;

2. Тягостабилизатор;

3. Устройство газогорелочное;

4. Облицовка;

5. Термометр;

6. Подводка газовая;

7. Коллектор.

Рисунок не определяет конструкцию аппарата

Рисунок 1.

Аппарат отопительный газовый бытовой

с водяным контуром комбинированный
