3

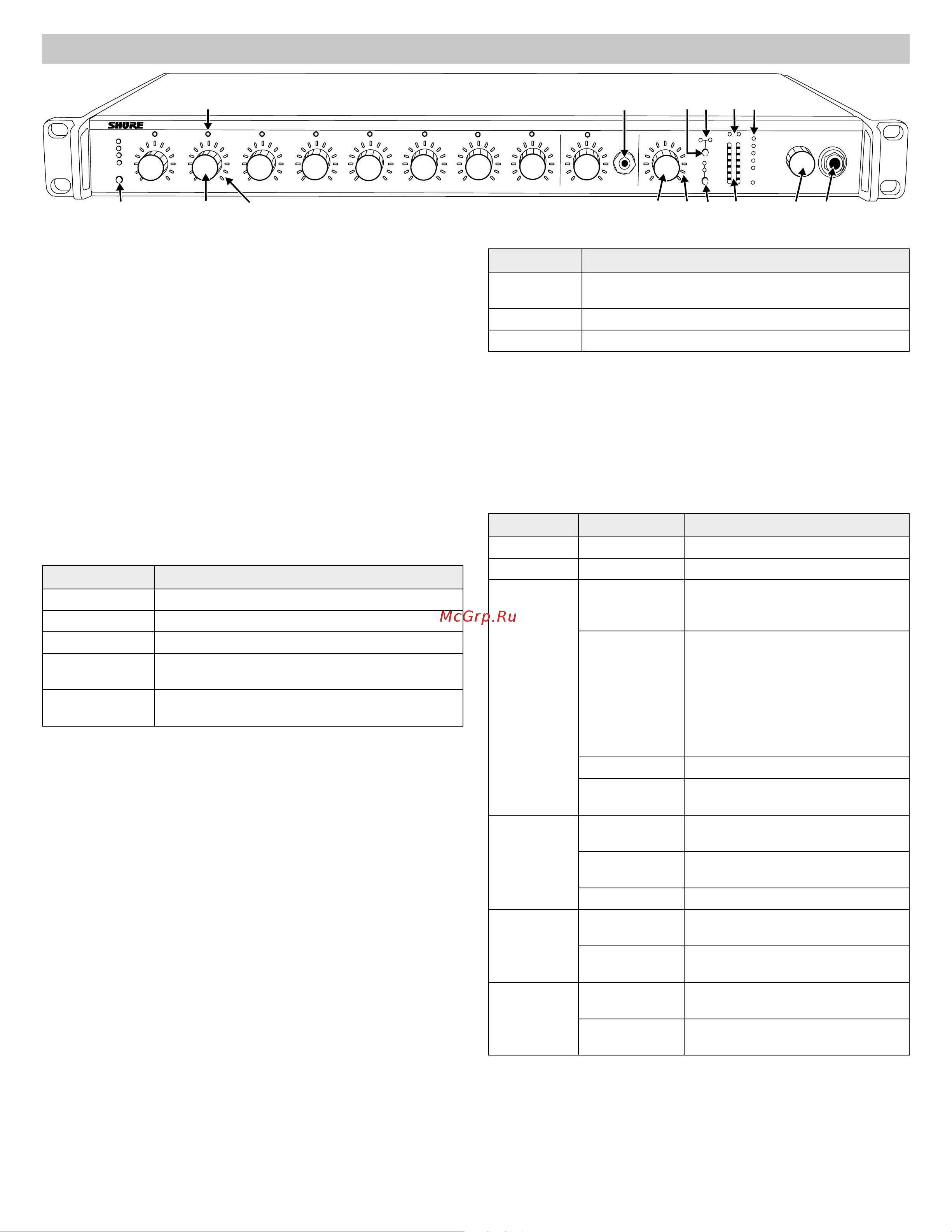

Описание SCM820
Передняя панель
① Селектор режима канала
Нажимайте кнопку, чтобы выбрать функцию кнопок каналов и кольца
светодиодов мониторинга. Подробные сведения о каждом режиме
см. разд. «Настройка аудиосигнала».
Ручка выделяемого канала
Регулирует настройку и состояние каждого входа:
Вращение: коррекция настройки.
Мгновенное нажатие: выбор одиночного канала для вывода на
наушники.
Нажатие и удержание глушение аудио или обход настройки
эквалайзера.
③ Кольцо контрольных светодиодов
Посредством 13 светодиодных сегментов выводятся настройка
усиления, уровень входного сигнала, усиление IntelliMix, выбор
одиночного канала или настройка эквалайзера.
④ Светодиод состояния канала
Светодиод Состояние канала
Выключен Канал закрыт (ослаблен в автомиксе).
Зеленый Канал открыт (в автомиксе — выбран).
Желтый Эквалайзер канала обходится.
Мигающий
красный
Сигнал клиппируется. Уменьшите входное
усиление канала.
Постоянный
красный
Канал заглушен.
⑤ Вспомогательный входной разъем (1/8 дюйма)
Несимметричный вход Aux суммирует левый и правый каналы в
моносигнал. Входы Aux передней и задней панелей суммируются в
моносигнал и направляются без автомикширования на микшерные
выходы.
Главная ручка выходов
Регулирует настройки и состояние выходов микшера. Подробности
см. Режимы передней панели.
Вращение: настройка выходного усиления или порога ограничителя.
Мгновенное нажатие: отмена одиночного канала и возврат к
микшированию на выходе для наушников.
Нажатие и удержание глушение аудио или обход ограничителя.
⑦ Кольцо светодиодов главной ручки
Показ настройки усиления или порога ограничителя. Один и тот же
светодиод представляет каждый микшер, когда оба выбраны, но
настроены на различные уровни.
⑧ Выбор режима главной ручки
Выбор функции (усиление или ограничитель) главной ручки и кольца
светодиодов.
Кнопка выбора микса
Выбор микса A, B или обоих для регулирования главной ручкой
и мониторинга посредством кольца светодиодов и выхода на
наушники. Примечание. Когда выбраны оба микса, А, и В, на выход
наушников для контроля подается только микс А.
⑩ Индикатор состояния микса
Светодиод Состояние микса
Зеленый
Микс выбран для настройки и прослушивания через
выход для наушников.
Желтый Ограничитель обходится.
Красный Микс заглушен.
⑪ Измерители аудиовыхода
Контроль уровня выходного сигнала и порога ограничителя для
миксов А и В.
⑫ Светодиоды
LIM (ограничителя)
Светятся желтым, если уровень аудиосигнала превышает порог
ограничителя.
⑬ Индикаторы состояния системы
Светодиоды показывают настройки системы.
Светодиод Цвет Состояние
power Зеленый Устройство включено
ethernet Зеленый Устройство подключено к сети
network audio
Зеленый
Все подсоединенные приемные
каналы исправны (принимают, как и
ожидается, цифровой аудиосигнал).
Мигающий
зеленый
Для одного или нескольких
подсоединенных приемных
каналов обнаружена ошибка
абонирования или неразрешенное
состояние (передающее устройство
выключено, отсоединено,
переименовано или получило
неправильную сетевую настройку).
Красный Проблема с синхронизацией часов.
Выключен
Не подсоединены приемные каналы
(не выполнена маршрутизация).
automix link
Зеленый
Два или несколько микшеров
соединены в связанную группу.
Мигающий
зеленый
Настраиваются связи группы.
Выключен Микшер в автономном режиме.
dual mixer
Зеленый
Микшер настроен на работу в
качестве двойного микшера.
Выключен
Микшер настроен на работу в
качестве одинарного микшера.
lockout
Красный
Устройства управления передней
панели блокированы.
Мигающий
красный
Попытка настройки в режиме
блокирования
⑭ Ручка громкости наушников
Регулировка громкости выхода для наушников.
⑮ Гнездо выхода на наушники (1/4 дюйма)
Мониторинг микса или одиночного канала.
AUX IN
MASTER
lockout
power
ethernet
network audio
automix link
dual mixer
LIM
A
B
-9
-18
-24
-36
-48
-60
0
gain
limiter
L+R SUM
gain
low cut
hi shelf
meter
push to solo | hold to mute
1 2 3 4 5 6 7 8
A B
HEADPHONE
⑭
⑮
②
③ ⑦
⑤
⑥
⑨
⑬
⑧
⑩
⑪
④
①
IntelliMix
SCM820
®
⑫
