Арту11-17 В.1.00

При установке аппарата на деревянном полу, пол должен быть изолиро ван

стальным листом по листу асбеста толщиной 3 мм. Изоляция должна высту-

пать за габариты корпуса на 100 мм.

3.1.6. Примерная открытая схема установки (подключения) аппарата к системе

отопления приведена на рисунке 4. Для улучшения работы аппарата реко

мендуем устанавливать циркуляционный насос в систему отопления. При-

мерная открытая схема с принудительной циркуляцией воды изображена на

рисунке 5.

Систему отопления заполнить водой. Для этого при закрытом сливном вен

тиле открыть впускной вентиль от водопровода и следить за напол нением

отопительной системы по сигнальной трубе.

Появление воды из сигнальной трубы указывает на то, что система ото-

пления заполнена.

Примерная закрытая схема системы отопления изображена на рисунке 6.

Для улучшения работы аппарата в закрытой системе необходимо устанав

ливать циркуляционный насос в систему отопления.

В закрытую систему отопления необходимо устанавливать предохрани-

тельный клапан на давление не более 150 кПа (1,5 кгс/см

Рекомендуется сначала подключить аппарат к системе отопления, запол-

нить систему водой и затем подключить его к газовой сети.

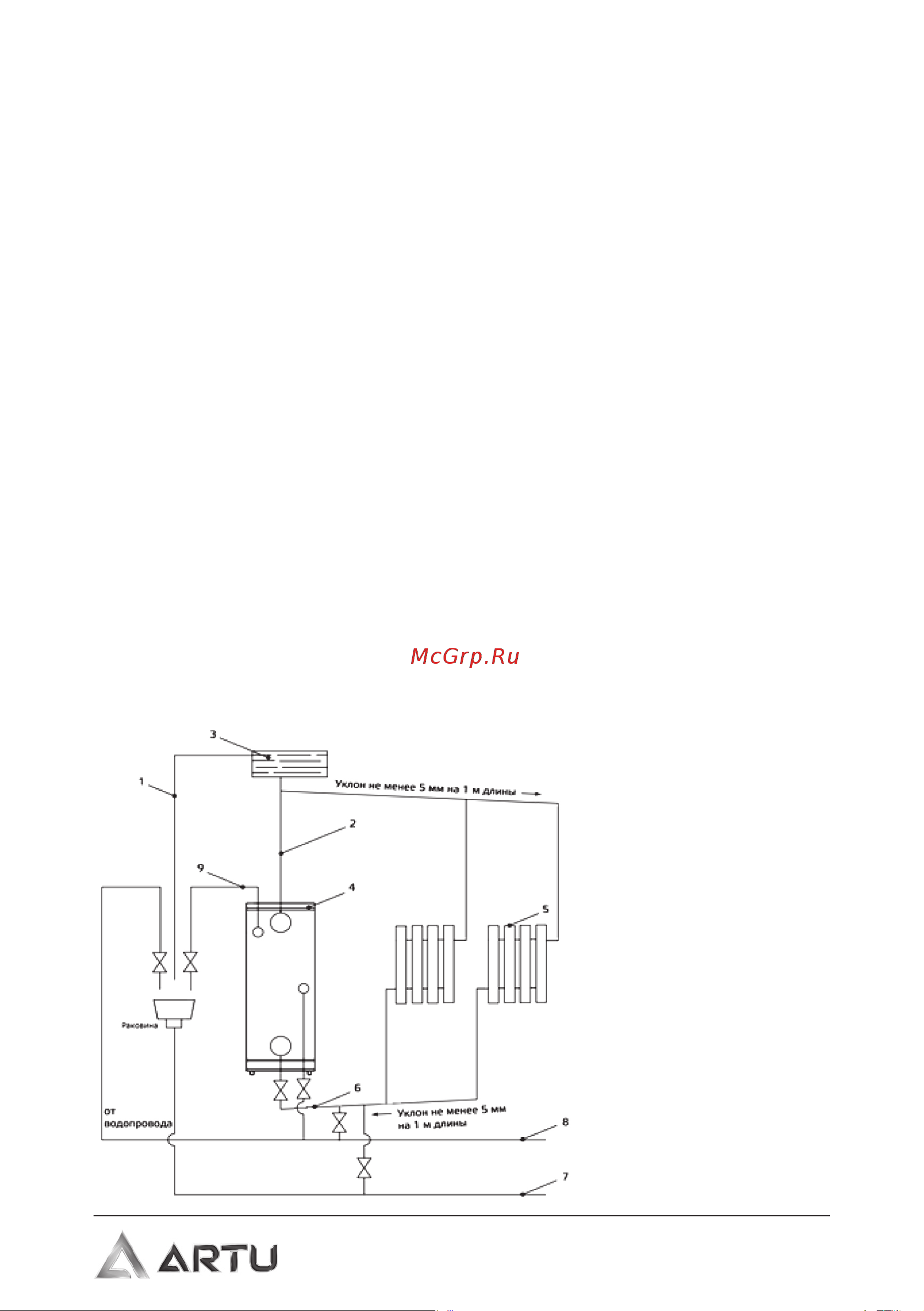

Рисунок 4.

Примерная схема системы отопления

с использованием аппарата на горячее водоснабжение

1. Сигнальная труба;

2. Главный стояк;

3. Расширительный бак;

4. Аппарат;

5. Радиатор;

6. Трубопровод обратной воды;

7. Сливная магистраль;

8. Подпиточный водопровод;

9. Трубопровод горячей воды
