Artu S17K (АОГВК-17,4) [12/28] Рисунок 5 примерная открытая схема системы отопления с использованием насоса

Арту11-17 В.1.00

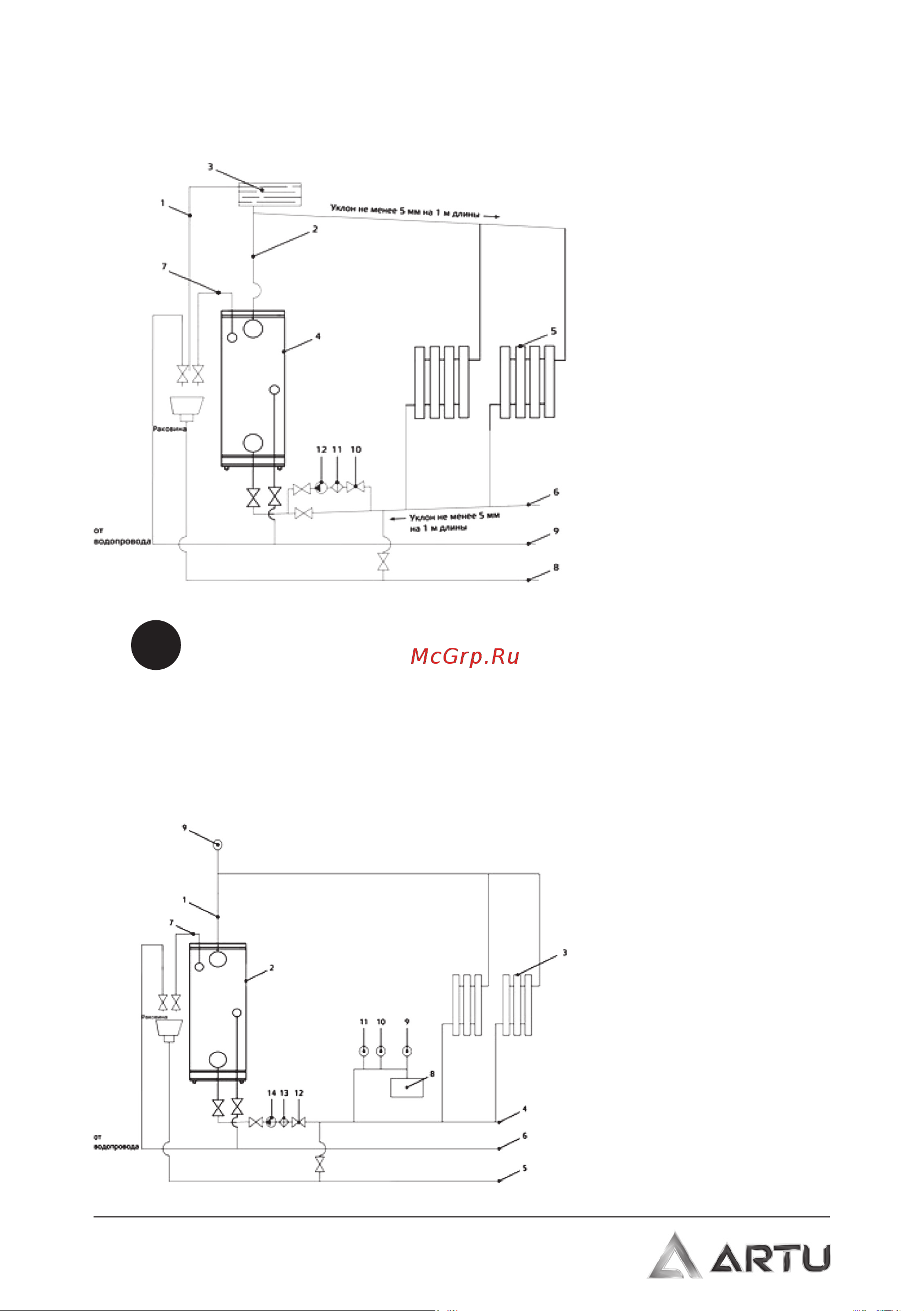

Рисунок 5.

Примерная открытая схема системы отопления с использованием насоса

1. Сигнальная труба;

2. Главный стояк;

3. Расширительный бак;

4. Аппарат;

5. Радиатор;

6. Трубопровод обратной воды;

7. Трубопровод горячей воды;

8. Сливная магистраль;

9. Водопровод подпиточный;

10. Кран;

11. Фильтр;

12. Насос.

ВНИМАНИЕ: Проект системы отопления с принудительной или естествен-

ной циркуляцией должен разрабатываться специализированной организаци-

ей, имеющей право на данные работы.

Рисунок 6.

Примерная закрытая схема системы отопления с использованием насоса

1. Главный стояк;

2. Аппарат;

3. Радиатор;

4. Трубопровод обратной воды;

5. Сливная магистраль;

6. Подпиточный водопровод;

7. Трубопровод горячей воды

на бытовые нужды;

8. Мембранный расширитель-

ный бак;

9. Автоматический клапан

выпуска воздуха;

10. Манометр;

11. Предохранительный клапан

150 кПа (1,5 кгс/см

);

12. Кран;

13. Фильтр;

14. Насос.
