Арту11-17 В.1.00

тор должен быть настроен на максимальную температуру (повернуть руч-

ку-указатель против часовой стрелки на отметку «7»).

Регулировка необходимой температуры воды для бытовых нужд достигается

ее расходом, или регулировкой смесителя.

При работе аппарата на отопление и горячее водоснабжение вода на хозяй

ственные нужды может подаваться кратковременно (до 30 минут) или дол-

госрочно (но не более 2-х часов во избежание нарушения температурного

режима системы отопления).

При кратковременном расходе горячей воды, протекающая через змеевик

вода нагревается без нарушения работы отопительной системы (кран тру

бопровода обратной воды позиция 6 рисунок 4 и рисунок 5 не перекрывать в

отопительный сезон).

В летнее время и при долгосрочном режиме необходимо:

- отключить систему отопления, перекрыв трубопровод обратной воды по

зиция 6 рисунок 4 и рисунок 5;

- перенастроить терморегулятор на максимальную температуру

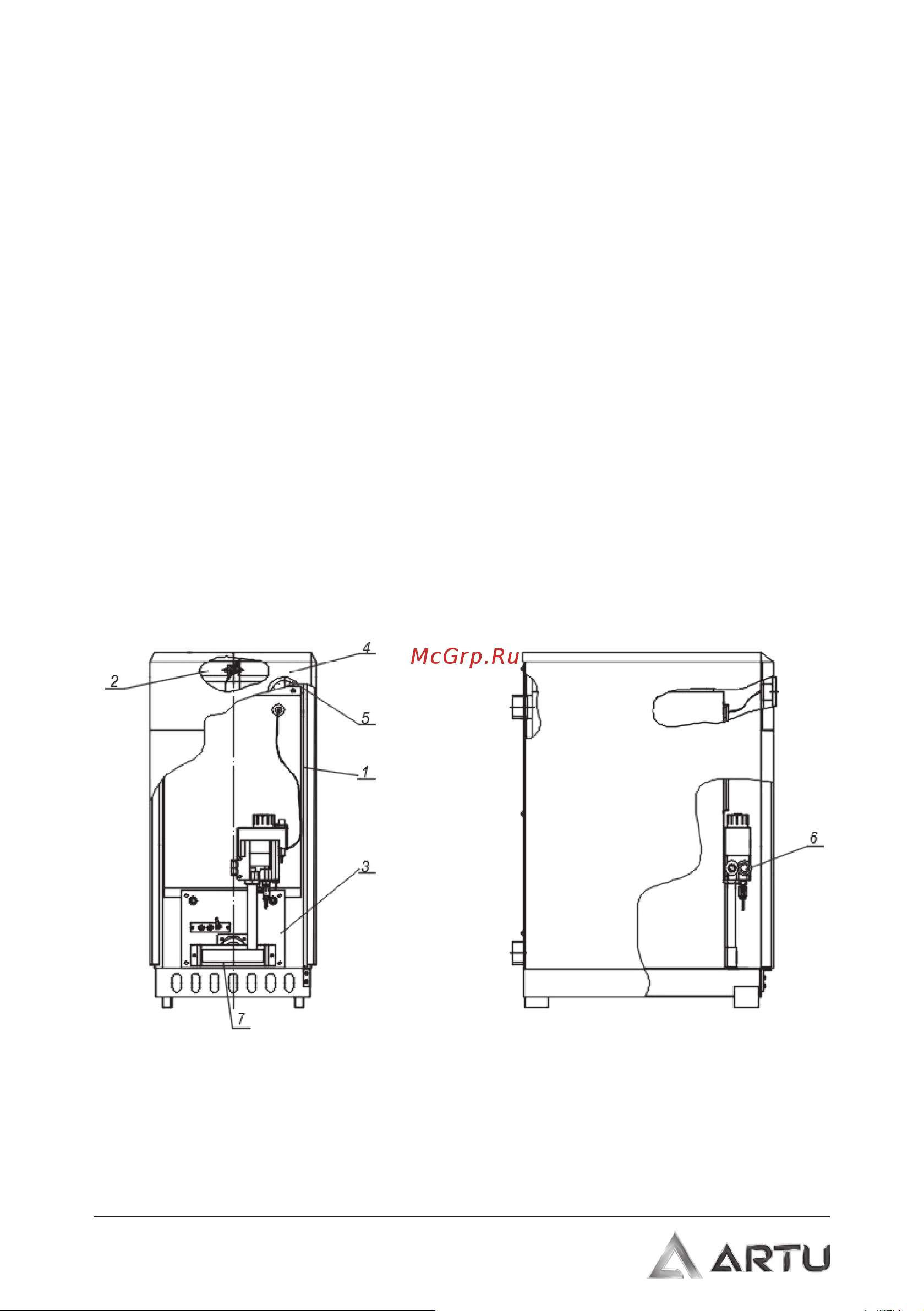

Рисунок 1. Аппарат отопительный газовый бытовой с водяным контуром комби

нированный

1. Теплообменник;

2. Тягостабилизатор;

3. Устройство газогорелочное;

4. Облицовка;

5. Термометр;

6. Подводка газовая;

7. Коллектор.

Рисунок не определяет конструкцию аппарата
