3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1. Состав изделия.

Состав изделия определяется структурной схемой ИБП, представленной на рисунке 1,

содержащая следующие ниже перечисленные узлы силовой платы.

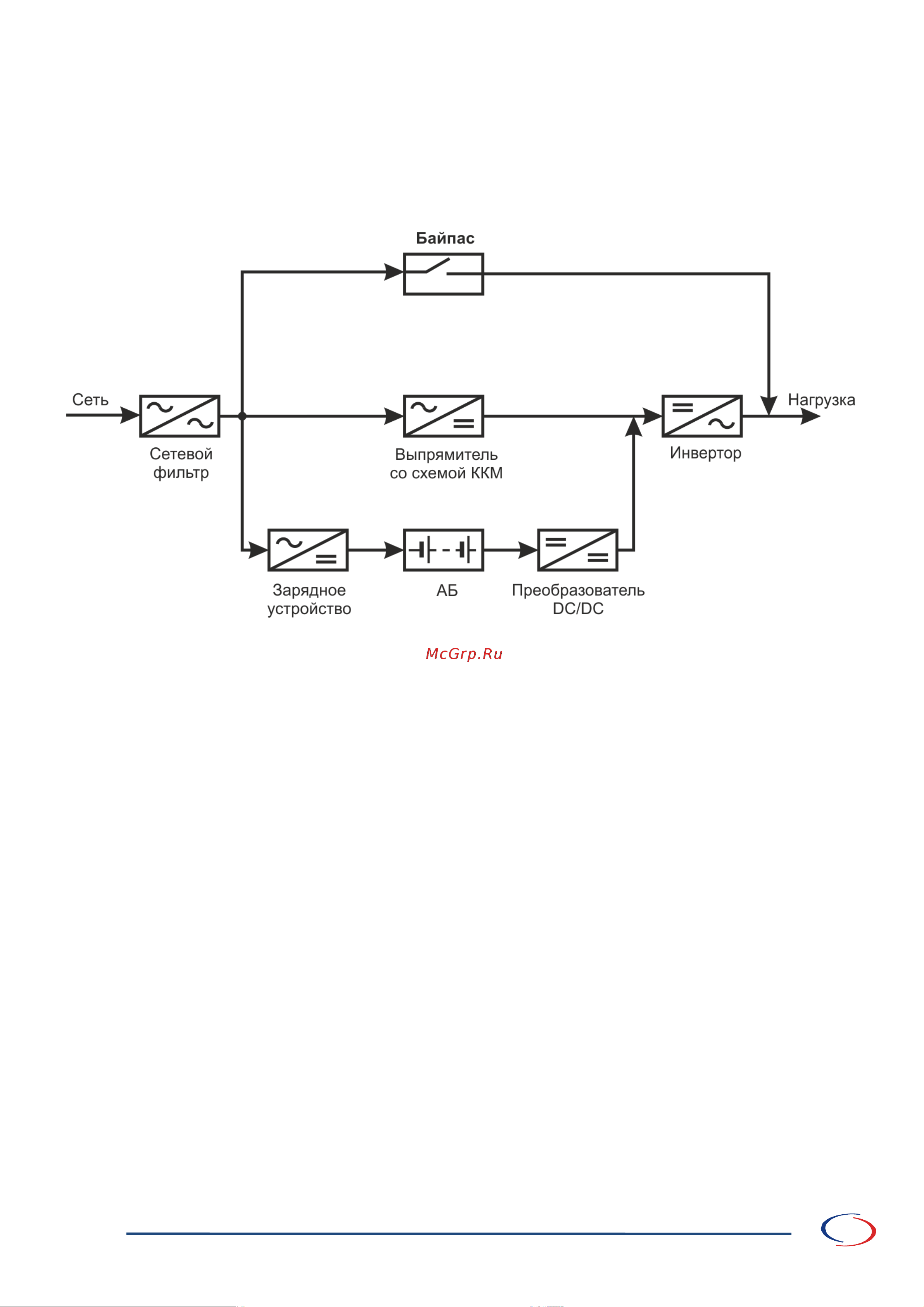

Рисунок 1. Структурная схема ИБП.

Входной сетевой фильтр обеспечивает подавление выбросов напряжения при

переходных процессах в сети и осуществляет фильтрацию высокочастотных помех.

Выпрямитель и корректор коэффициента мощности обеспечивают

преобразование напряжения сети переменного тока в стабилизированное напряжение

постоянного тока, обеспечивая при этом практически синусоидальную форму тока,

потребляемого из сети. Это позволяет обеспечить входной коэффициент мощности 0.9 …

1.0.

Инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с

частотой 50 Гц. Силовые транзисторы инвертора коммутируются по закону широтно-

импульсной модуляции (ШИМ), обеспечивая высокую надежность и точность

формирования выходного напряжения. Энергия постоянного тока поступает на вход

инвертора от сети или от аккумуляторной батареи, причем переход от одного режима к

другому происходит мгновенно.

Преобразователь DC/DC обеспечивает повышение напряжения аккумуляторной

батареи (АБ) до уровня, необходимого для надежной работы инвертора.

Зарядное устройство обеспечивает заряд АБ при работе ИБП в сетевом режиме.

Байпас автоматически обеспечивает альтернативный путь для подключения нагрузки

непосредственно к сети при возникающих неисправностях - перегрузке, перегреве или

выходе из строя одного из узлов ИБП.

АБ – аккумуляторные батареи предназначены для обеспечения резервным питанием
