3.2. Устройство и работа.

Устройство

представляет

собой источник

бесперебойного питания

с двойным

преобразованием, с однофазным входом и однофазным выходом.

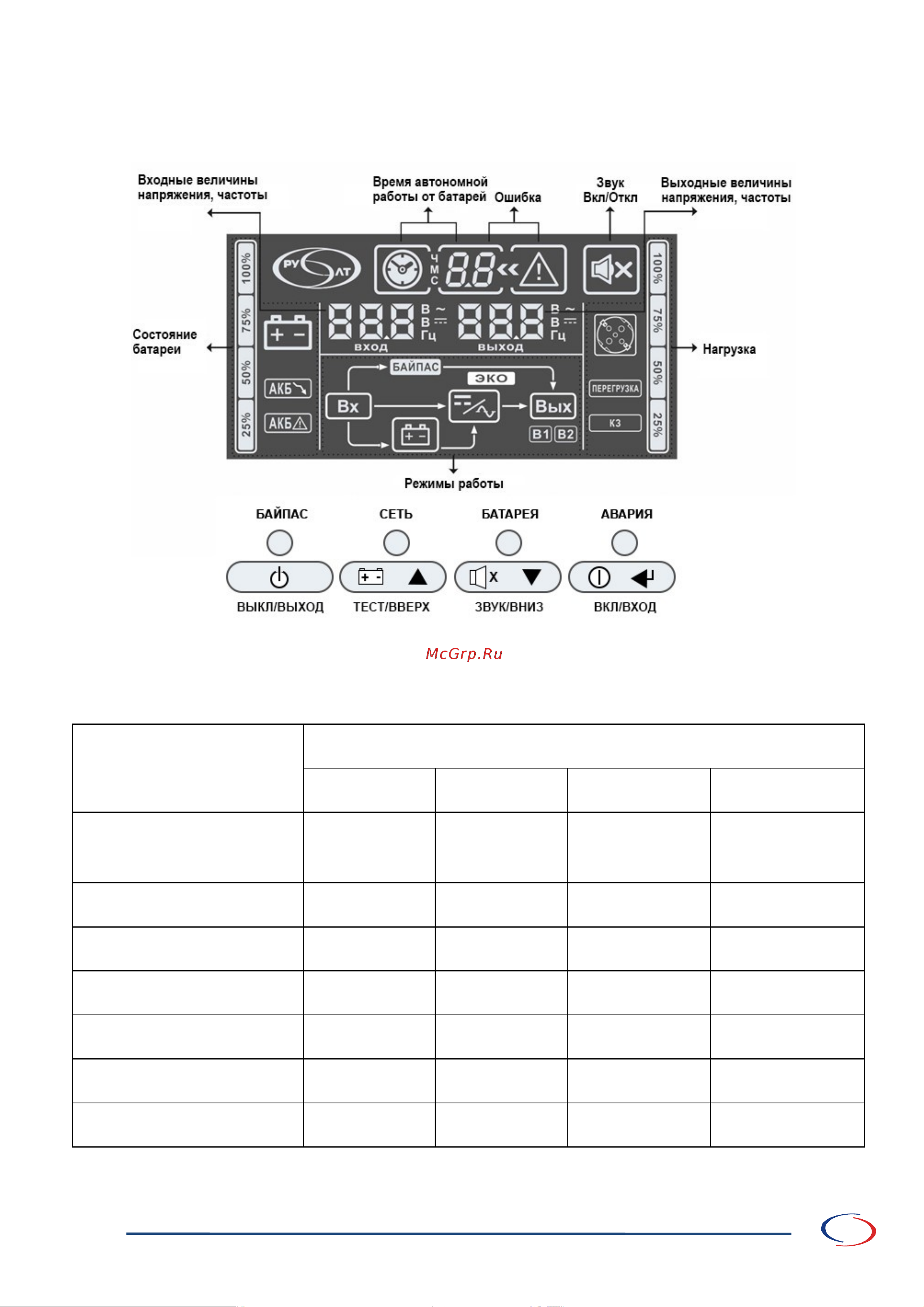

Рисунок 2. Передняя панель ИБП.

Таблица 4. Соответствие светодиодных индикаторов режимам работы ИБП.

Режим работы

Светодиодная индикация

БАЙПАС СЕТЬ БАТАРЕЯ АВАРИЯ

ИБП СТАРТ

(тестирование)

● ● ● ●

Байпас ● ○ ○ ○

Сетевой режим ○ ● ○ ○

Батарейный режим ○ ○ ● ○

CVCF режим ○ ● ○ ○

Тест АБ ● ● ● ○

Ошибка ○ ○ ○ ●

● – индикатор горит, ○ – индикатор не горит.
